运维日常的工作需要通过一系列技术手段和管理流程，对IT基础设施（包括服务器、网络设备、存储系统、操作系统、中间件、数据库、应用服务等）进行日常监控、故障处理、性能优化、容量规划、变更管理和安全保障，其核心目标是确保IT系统稳定、高效、安全、可扩展地支撑业务运行。
运维工作涉及大量复杂的信息：服务器的物理位置和网络连接、系统的分层架构和调用关系、故障处置的标准化流程、资产配置的关联依赖……这些信息如果仅靠文字描述，既冗长又容易产生歧义。图表的价值在于将复杂信息结构化、可视化、标准化，让运维人员、开发团队和管理层在同一套视觉语言下高效沟通。
以下是运维工作中不可或缺的三种图表类型：
定义与用途
网络拓扑图是运维领域最基础也最重要的图表类型。它以节点（Node）和连线（Link）的形式，直观展示网络中各类设备（服务器、交换机、路由器、防火墙、负载均衡器等）之间的物理连接和逻辑关系。拓扑图帮助运维人员一目了然地掌握整个网络的“交通地图”——数据从哪里进、经过哪些节点、最终到达哪里。
核心要素
一张专业的网络拓扑图应包含以下要素：
设备节点：每个网络设备以图标或矩形表示，通常标注设备名称、IP地址、型号等关键信息
链路连接：设备之间的连线代表网络连接，可标注带宽、链路类型（光纤/网线/无线）、状态（正常/中断）
层级分组：按机房、机架、VPC（虚拟私有云）、可用区等维度对设备进行分组，体现网络的分层结构
状态标识：用颜色或标记表示设备/链路的当前健康状态（绿色正常、黄色警告、红色故障、灰色离线）
流量方向：用箭头标注数据流向，帮助理解请求的转发路径
典型应用场景

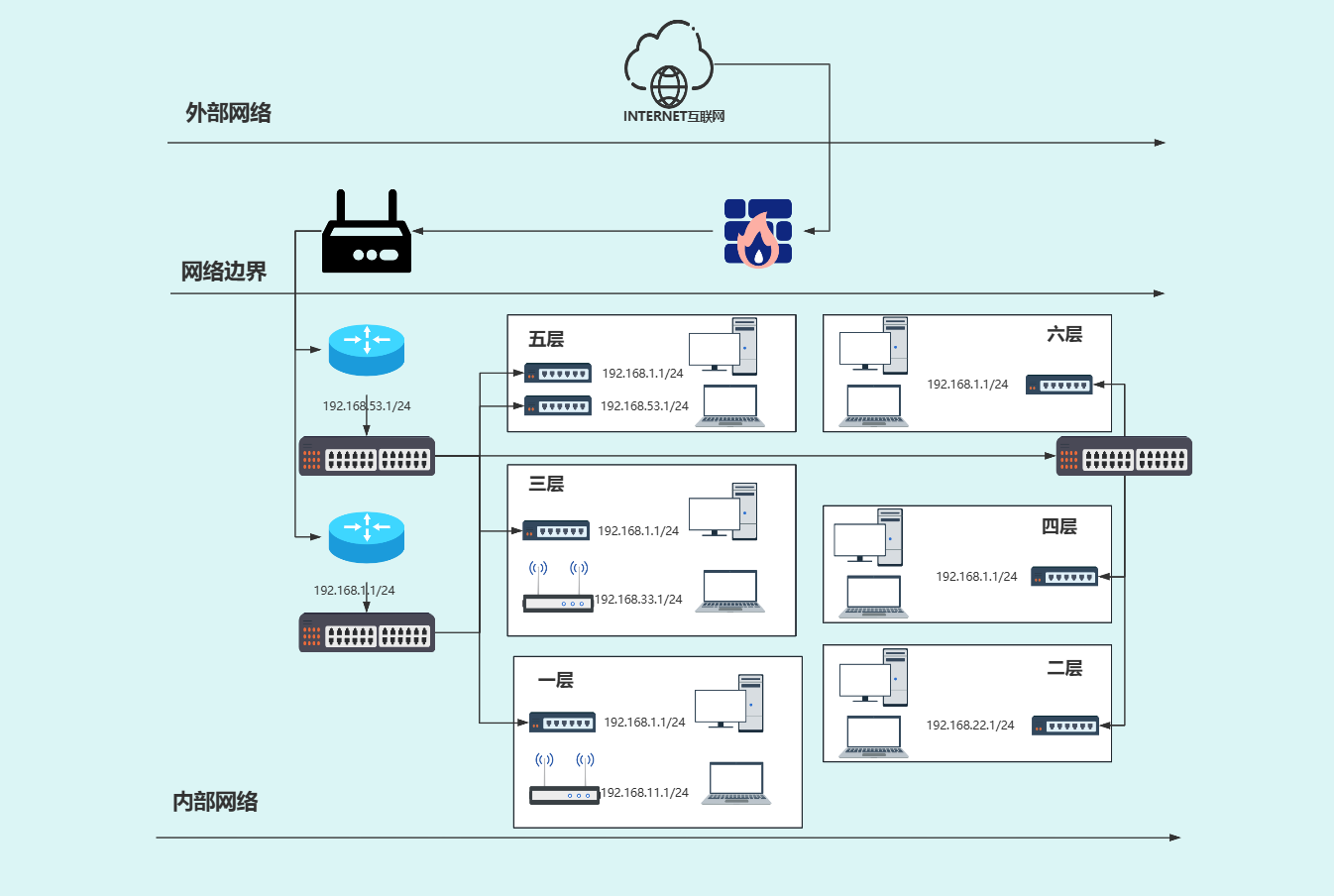

场景一：机房网络拓扑
机房拓扑是网络拓扑图最经典的应用场景，用于展示单个机房或数据中心内部所有网络设备的完整布局。它涵盖了从互联网入口、边界防火墙、核心交换机、汇聚交换机、接入交换机到机柜内服务器的全部链路。机房拓扑的核心价值在于：当网络出现抖动或中断时，运维人员可沿拓扑链路逐级排查——是从运营商入口就断了，还是核心交换机出了故障，或是某台接入交换机死机——精准定位到具体的物理设备或链路。
场景二：微服务网络拓扑
在微服务架构中，服务实例数量动辄上百个，且实例动态创建和销毁，传统的设备级拓扑无法满足需求。微服务网络拓扑以服务为节点（而非物理设备），展示服务之间的网络调用关系，包括：服务间的HTTP/gRPC调用路径、API网关的路由规则、服务注册与发现机制（如Nacos/Eureka/Consul）、消息队列（Kafka/RocketMQ）的生产者与消费者关系，以及Kubernetes集群中Ingress→Service→Pod的流量转发路径。
定义与用途

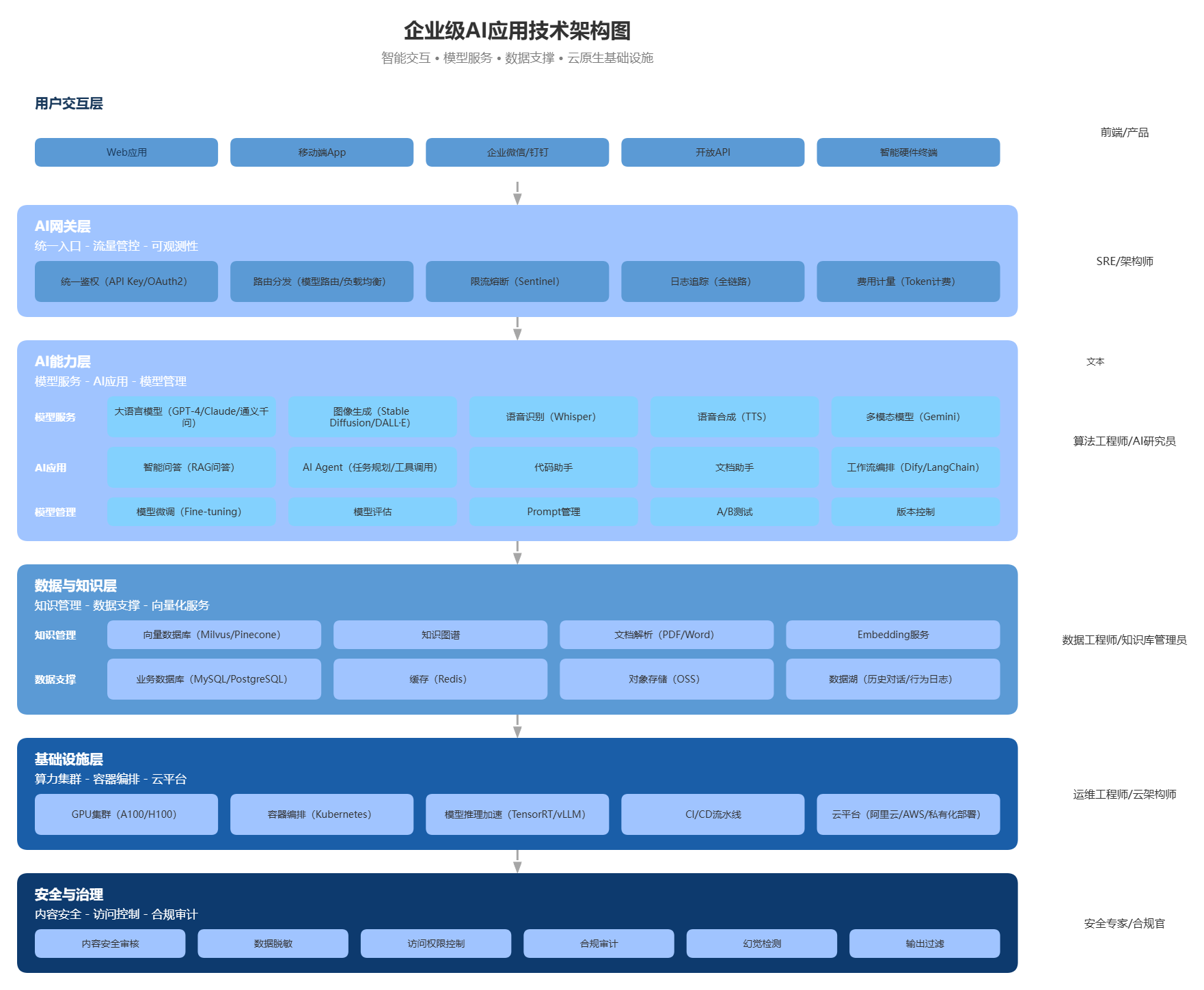

系统架构图用于展示IT系统的整体结构，包括应用服务之间的调用关系、数据流转路径、技术组件（如缓存、消息队列、数据库）的部署位置，以及系统与外部接口的交互方式。它帮助运维人员和开发团队从宏观层面理解“系统由哪些部分组成、各部分如何协作”。
典型应用场景
场景一：应用系统架构设计与评审

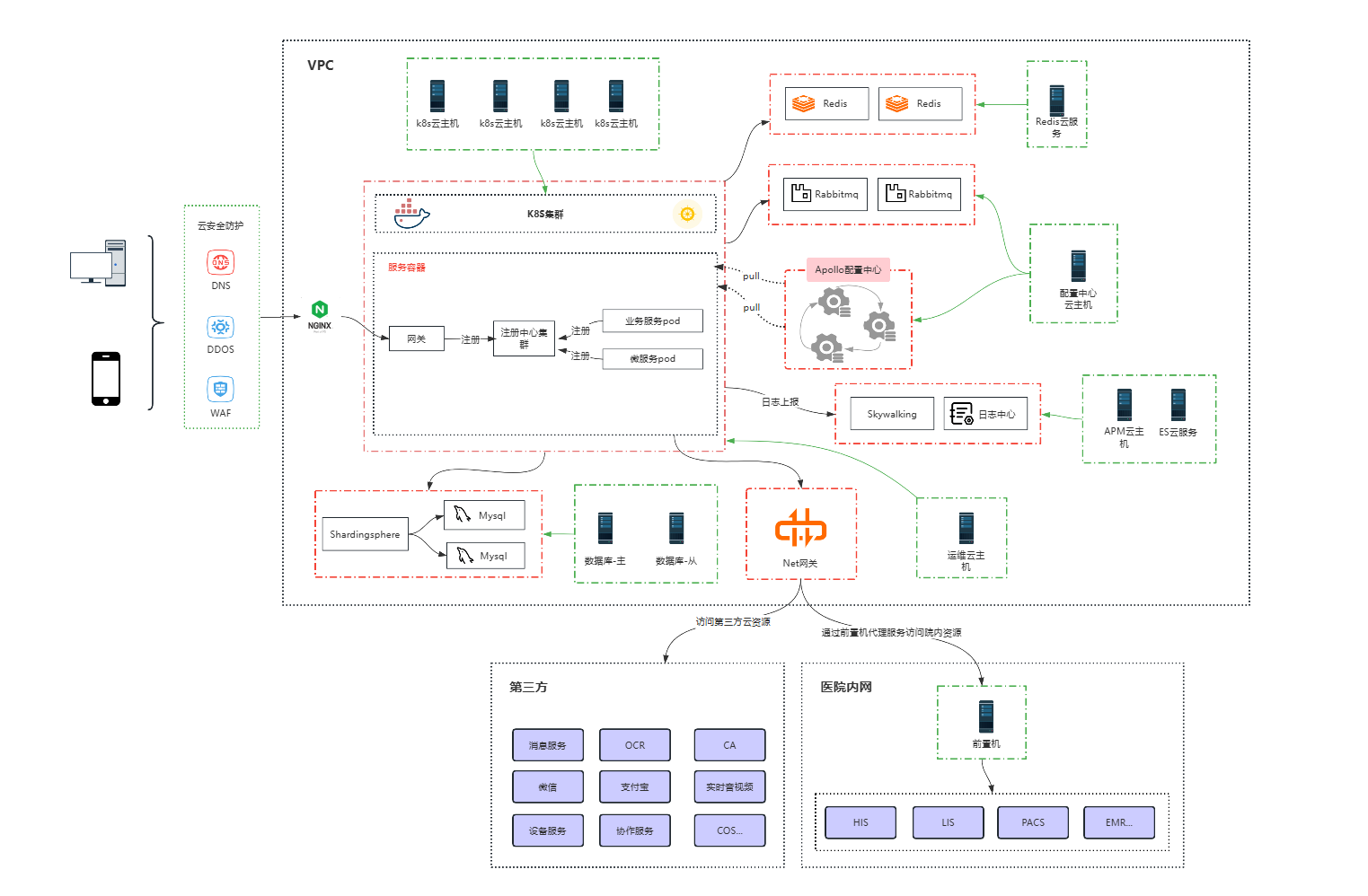

在新建系统或进行重大架构重构时，应用架构视图是技术评审会的核心交付物和讨论素材。运维团队通过架构图评估方案的合理性和可运维性——例如单点故障风险识别（是否存在单实例部署）、可扩展性评估（未来扩容时是否存在架构瓶颈）、依赖复杂度评估（调用链路过长时故障传播风险高）。
场景二：部署架构与扩容规划

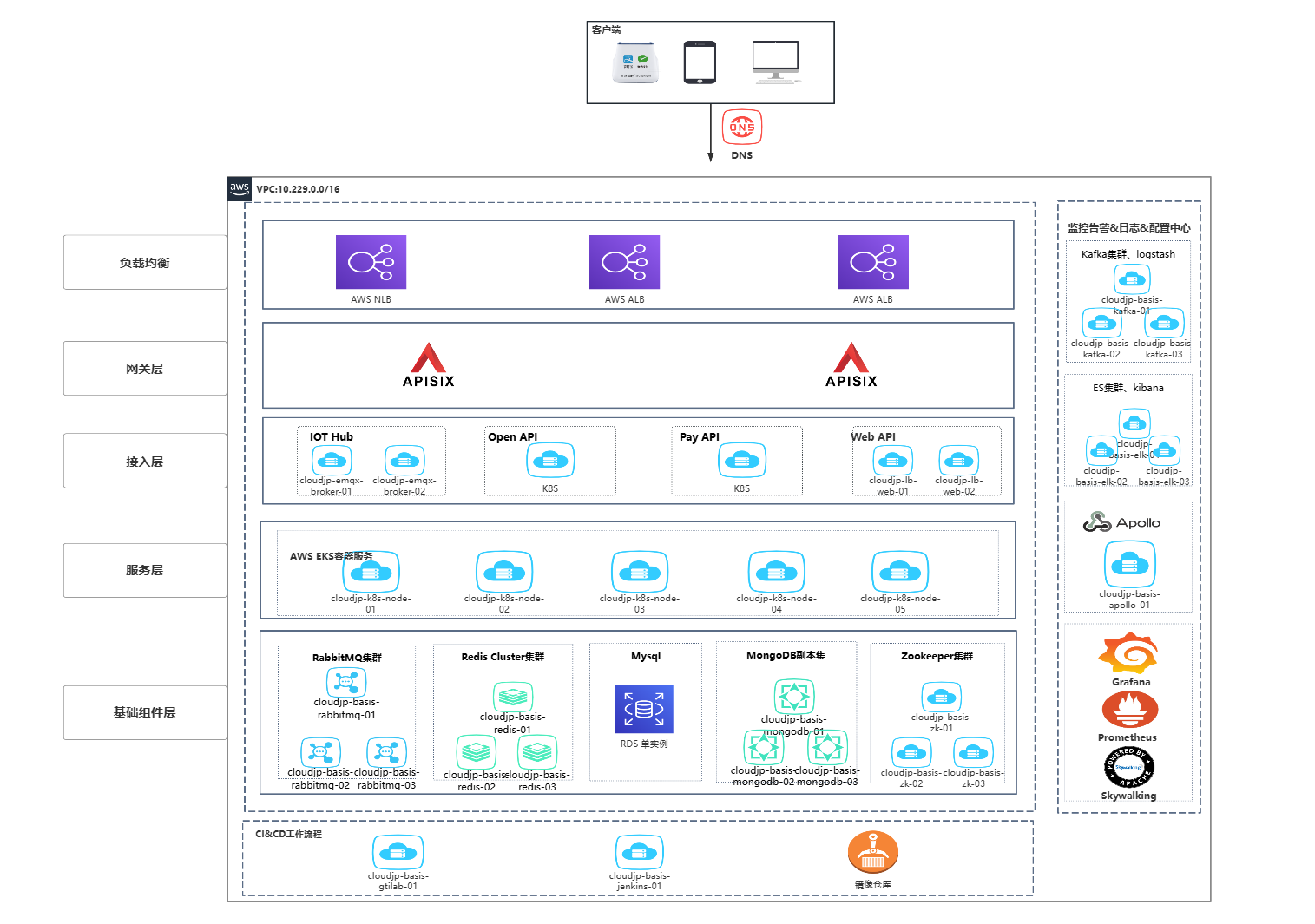

部署架构视图是运维日常工作的核心依据之一。当业务增长需要扩容时，部署架构图清晰展示了当前各服务的实例分布、所在可用区、资源规格，帮助运维准确判断：哪个服务需要扩容、扩容多少实例、在哪个可用区增加节点、对现有集群的调度策略有何影响。在容器化环境中，部署架构图还用于规划Kubernetes集群的Node亲和性、Pod反亲和性、资源配额等策略。
场景三：容灾架构与灾难恢复演练

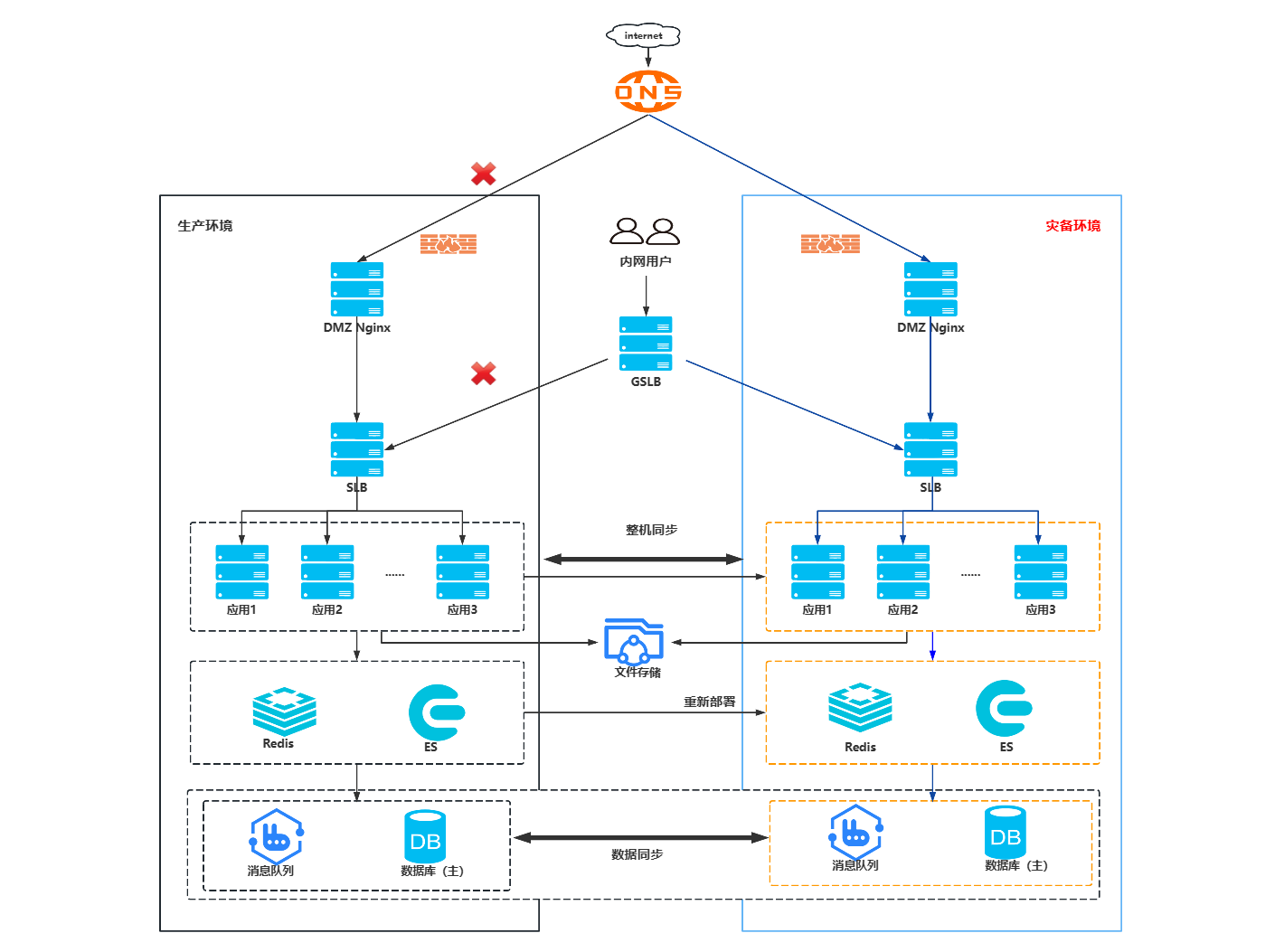

容灾架构视图是保障系统高可用的核心工具。运维团队基于容灾架构图制定灾难恢复预案（DRP），规划定期的容灾切换演练，验证数据同步链路的有效性、切换流程的可行性，以及回切方案的可靠性。容灾架构视图同时是向管理层汇报系统高可用保障能力的直观材料——从图中可以清晰看到系统是否具备同城双活、异地灾备等容灾能力。
定义与用途
运维流程图是将标准化的运维操作过程用图形化方式呈现的工具。它将一个完整的运维流程分解为若干步骤，明确每个步骤的执行者、判断条件、输入输出和异常分支，确保运维工作不依赖个人经验，而是遵循统一、可复现的标准化流程。
流程图的符号规范
标准流程图使用统一的符号语言：圆角矩形表示“开始/结束”，矩形表示“处理/操作步骤”，菱形表示“判断/决策节点”，平行四边形表示“输入/输出”，箭头表示流转方向。使用统一符号规范，即使跨团队也能无障碍阅读。
典型应用场景

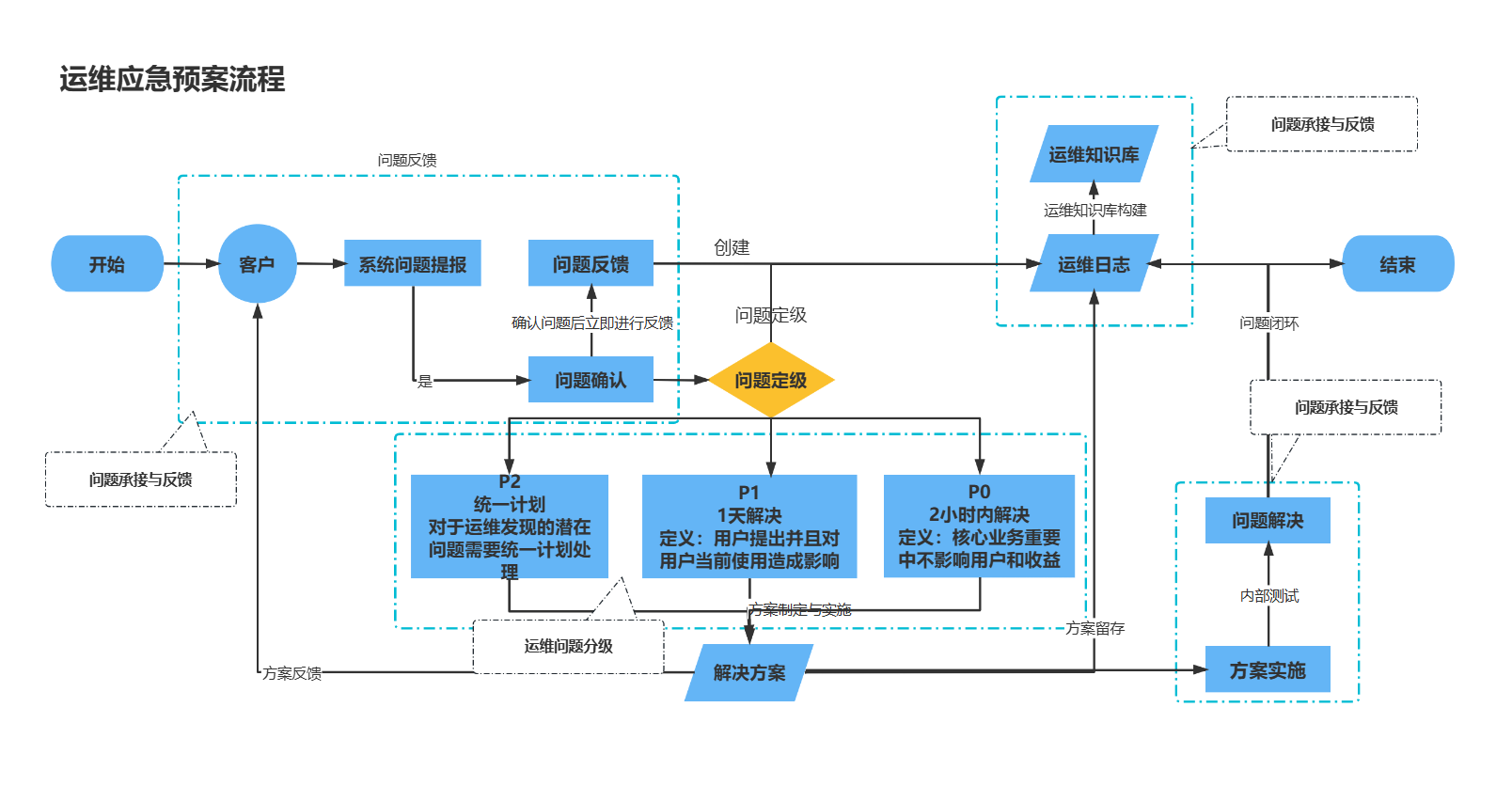

故障演练与复盘：在故障演练中，流程图作为“标准答案”检验执行是否规范；在故障复盘中，对照流程图分析哪个环节出现了偏差。
很多人刚开始做可视化时，恨不得把所有数据都塞进一张图：CPU、内存、磁盘、IO、带宽、Pod状态、线程池……结果面板拉下来要翻8页，最后自己都懒得点开。
正确做法：每个图表聚焦一个核心指标或一个明确的问题，宁可多几张图，也不要一张图塞满信息。
运维指标最忌讳“平铺直叙”，需要按层级划分：
基础层：节点资源、服务状态——面向一线运维工程师
应用层：接口耗时、异常数——面向SRE和开发人员
业务层：支付成功率、转化率——面向管理者和业务方
优秀的图表不只是展示数据，更要传递信息：
颜色要有意义：绿色正常、橙色警告、红色报警。
设置阈值：在图表上清晰标注正常区间和告警阈值。
标注异常：当系统出现问题时，图表上应有明确标记，而不是一条“平稳的线”。
运维图表不是“画一次管一年”的静态文档。系统在变、架构在变、监控指标在变，图表必须随之更新。使用在线绘图工具（如ProcessOn）可以随时修改、实时同步，确保团队所有人看到的都是最新版本。
ProcessOn作为专业的在线作图与协作平台，为运维人员提供了一站式的图表解决方案：
丰富的模板库：ProcessOn模板社区提供大量运维场景模板，包括运维服务保障体系架构图、IT运维架构图、运维体系服务流程图（泳道图）、安全运维思维导图等。这些模板覆盖监控巡检、应急处置、故障复盘、迭代优化等完整运维链路。
多类型图表支持：无论是网络拓扑图、部署架构图、泳道流程图，还是E-R图、思维导图，ProcessOn都能轻松完成。
团队协作：支持多人实时在线协作编辑，运维团队可以共同维护同一份架构图或流程图，确保信息同步。架构图支持全生命周期治理记录，一键查看、对比架构演进。
一键复用：找到合适的模板后一键克隆，直接修改内容即可使用，大幅节省从零画图的时间。
Q1：画运维拓扑图用什么工具比较好？
A：选择工具主要看团队协作需求和专业度。ProcessOn的拖拽式操作和丰富图标库足够满足日常需求，如果系统自带的图标库不满足需求，还可以上传本地图标。
Q2：运维流程图应该包含哪些关键要素？
A：一份完整的运维流程图应包含：①起点和终点（触发条件和结束状态）；②各环节的执行角色（谁来做）；③决策节点（判断条件，如“是常规故障还是复杂故障？”）；④输入和输出（每个环节需要什么、产出什么）；⑤异常处理路径（当某环节失败时的备选方案）。使用泳道图可以清晰区分不同角色的职责范围。
Q3：运维图表多久更新一次？
A：不同类型的图表更新频率不同：监控仪表盘实时或准实时更新（秒级到分钟级）；趋势报表按天/周/月汇总；拓扑图和架构图在基础设施发生变更时更新（如新增服务器、调整网络、迁移上云等）；流程图在流程优化或组织调整时更新。建议建立图表的“版本管理”机制，记录每次更新的时间和原因。
Q4：如何让非技术人员看懂运维图表？
A：关键是翻译而非简化。①使用业务语言而非技术术语（如“用户登录成功率”而非“认证服务QPS”）；②用颜色传递状态信息（绿=好、黄=警告、红=故障）；③在图表上添加必要的注释和阈值标注；④为管理层提供“总览视图”，聚焦业务指标而非底层技术指标。ProcessOn的图表支持添加文字标注和说明，帮助不同角色的读者理解图表含义。
Q5：ProcessOn的运维模板可以直接用吗？
A：可以。ProcessOn模板社区的运维模板均支持“一键克隆”，克隆后所有图形、文字、连线均可自由编辑修改。你可以根据自己公司的实际情况调整内容——修改设备名称、替换图标、增减节点、调整流程步骤——几分钟内就能生成一份专业的企业级运维图表，无需从零开始。
