简单四步用AI快速生成专业级UML时序图

做过系统设计、写过技术文档的同学应该都有体会——时序图这东西，看着简单，画起来真费劲。

对象怎么摆？消息箭头用实线还是虚线？激活条多长才合适？组合片段用alt还是opt？一套UML规范背下来，头都大了。更别提画完之后发现逻辑有遗漏，又要从头调整，简直是画图两小时，改图一整天。

但现在不一样了。ProcessOn AI最近升级了时序图生成能力，直接输入需求，AI秒出专业级时序图，还能连续对话优化，彻底把画图这件事变成了“动嘴就行”。

什么是时序图？为什么要用它？

时序图，也叫序列图，是UML（统一建模语言）中的一种交互图。它主要用来展示对象之间按照时间顺序传递消息的过程。

简单来说，时序图就是一个二维图表：

横轴：参与交互的对象（如用户、前端、后端、数据库）。

纵轴：时间从上往下流动。

中间的箭头：对象之间传递的消息。

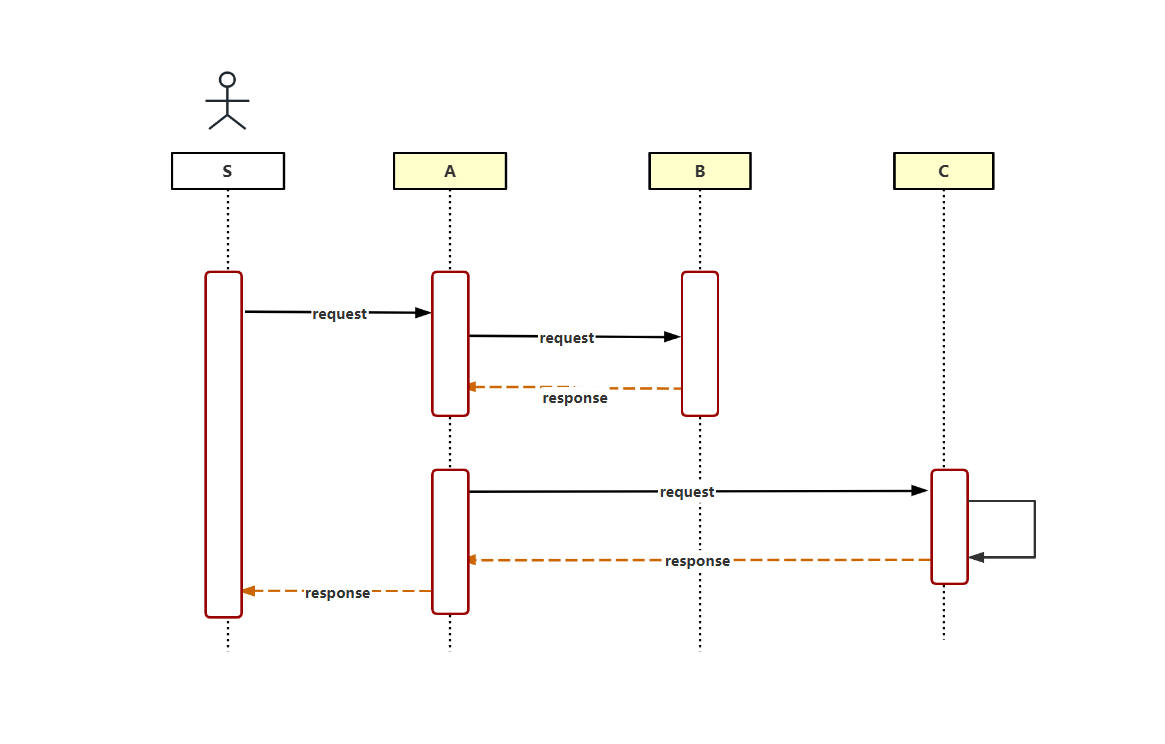

UML时序图模板

时序图特别适合用来描述：

用户登录流程（用户→前端→后端→数据库的交互顺序）

订单支付流程（下单→支付→回调→发货的完整链路）

API调用关系（服务A调用服务B，服务B再调用服务C）

以前画时序图，你得先想清楚有哪些对象，再琢磨消息顺序，再考虑分支逻辑……但现在，你只需要把需求说清楚，剩下的交给AI。

ProcessOn AI生成专业时序图：四步搞定

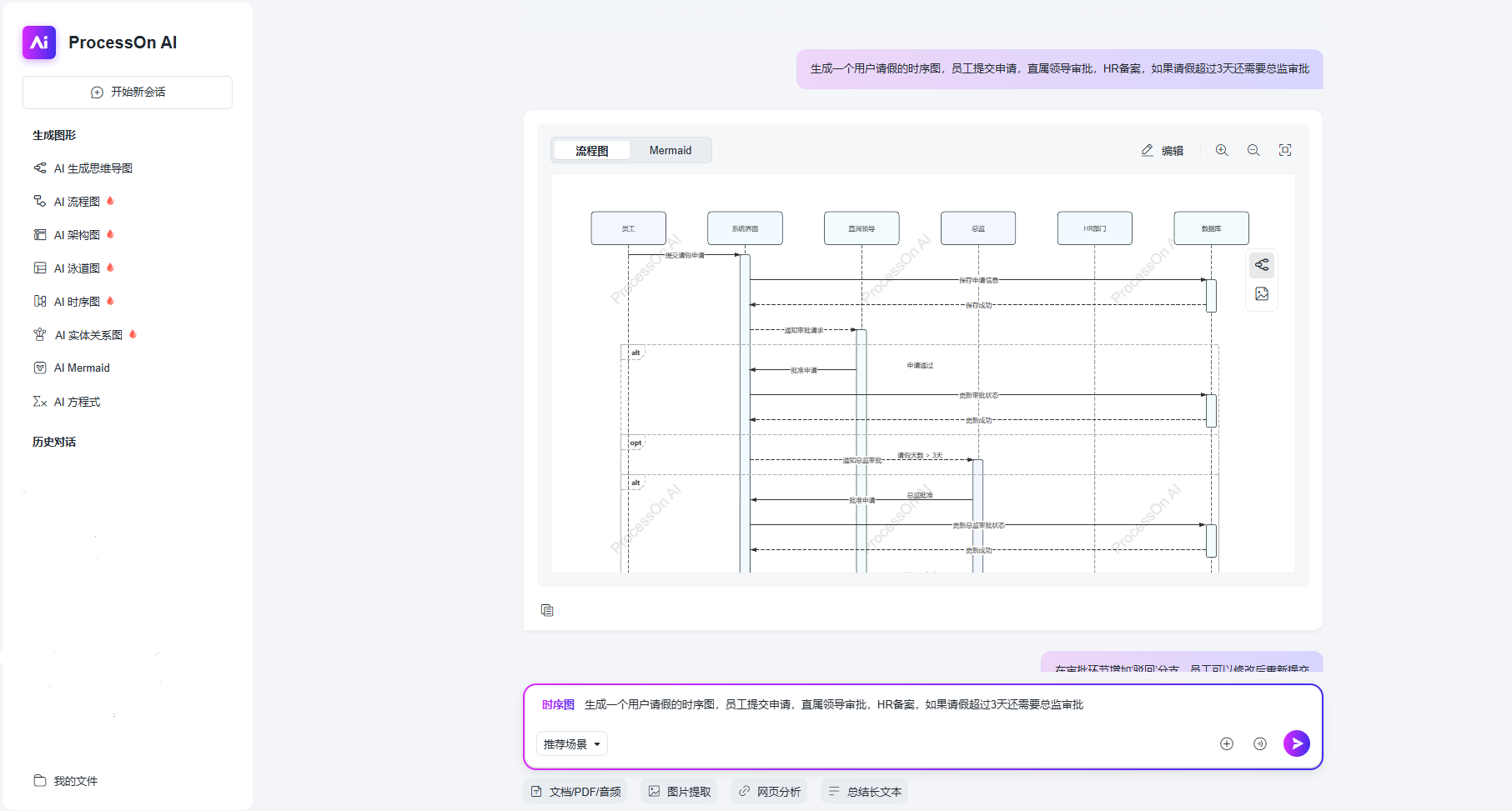

第一步：进入AI绘图界面

在ProcessOn官网首页，点击【AI】按钮，或者在个人文件页点击左侧【从AI新建】。

然后在AI落地页选择【AI时序图】，就进入了AI生成模式。

AI生时序图→

第二步：一句话描述你的需求

在输入框中，像跟同事沟通一样，把你的时序图需求写清楚。比如：

“生成一个用户请假的时序图，员工提交申请，直属领导审批，HR备案，如果请假超过3天还需要总监审批”。

或者更复杂的场景：

“生成一个抢火车票的时序图，包含用户、前端、票务系统、支付系统、数据库、排队系统，要体现查票、锁座、支付、出票的全流程，还要处理无票和支付失败的异常情况”

AI接收到指令后，会在10秒内生成一张逻辑清晰、结构完整、符合UML规范的时序图。

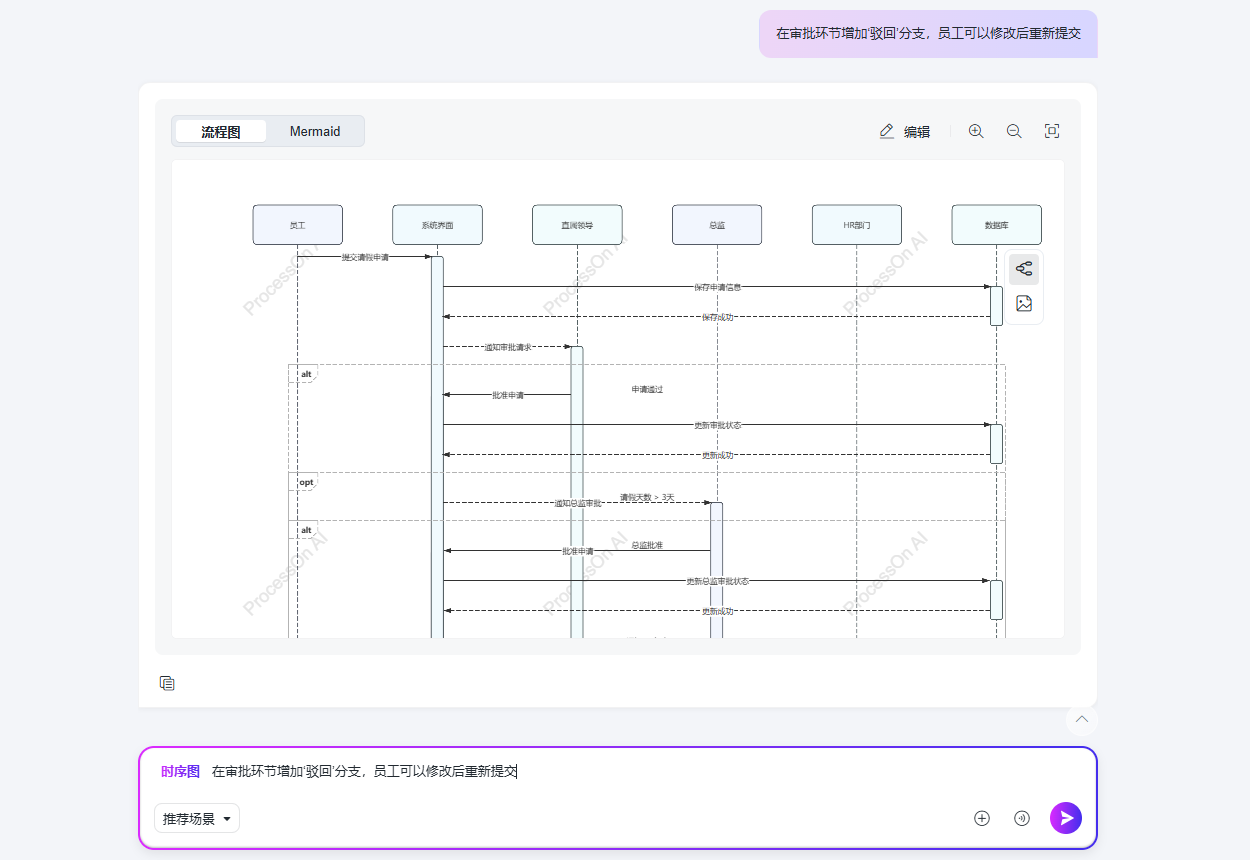

第三步：连续对话优化细节

首版生成后，如果你觉得哪里不满意，直接打字告诉AI继续改。比如：

“在审批环节增加‘驳回’分支，员工可以修改后重新提交”

“把配色换成科技蓝风格”

“把这个时序图翻译成英文版本”

AI会根据你的指令实时调整，直到你满意为止。

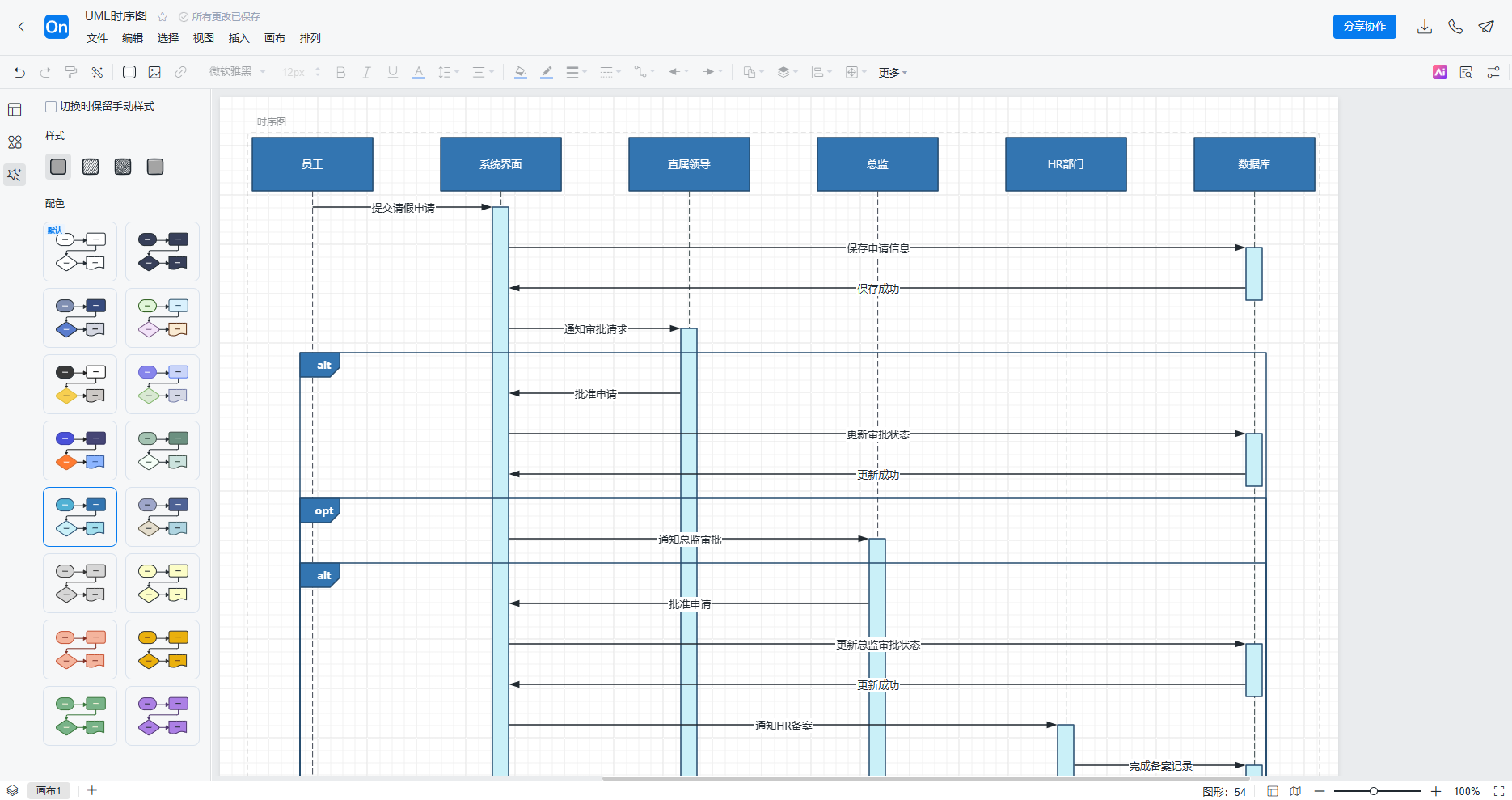

第四步：进入编辑器微调，导出使用

满意之后，点击【编辑】按钮进入专业编辑器，可以对细节做最后的调整——改改文字位置、调整一下布局、加个注释说明。

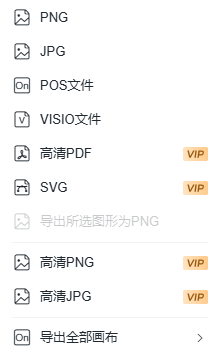

最后，直接导出你需要格式：高清PNG/JPG放文档，矢量图SVG放论文，Visio格式给同事，统统支持。

案例展示：AI生成的效果有多专业？

来看看ProcessOn AI最近升级后的实际生成效果：

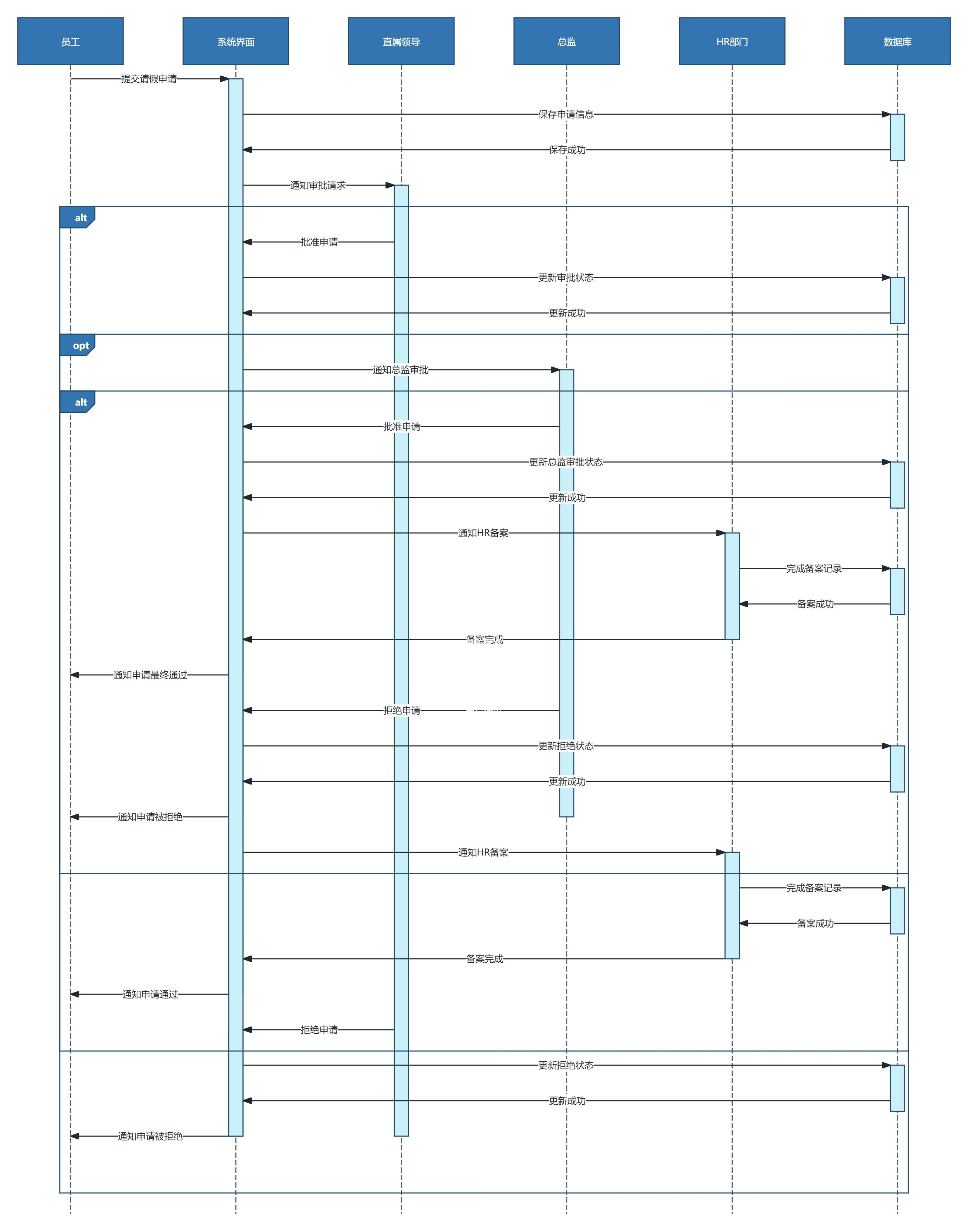

案例1：请假流程时序图

这张由AI生成的请假流程图时序图，业务逻辑严谨完整，无逻辑漏洞，比较贴合我们真实工作中的请假流程，既清晰展示了请假审批从发起到结束的全部交互顺序和分支逻辑，又严格遵循UML的绘制规范，语法专业准确，是一份可以直接落地的高质量交付物。

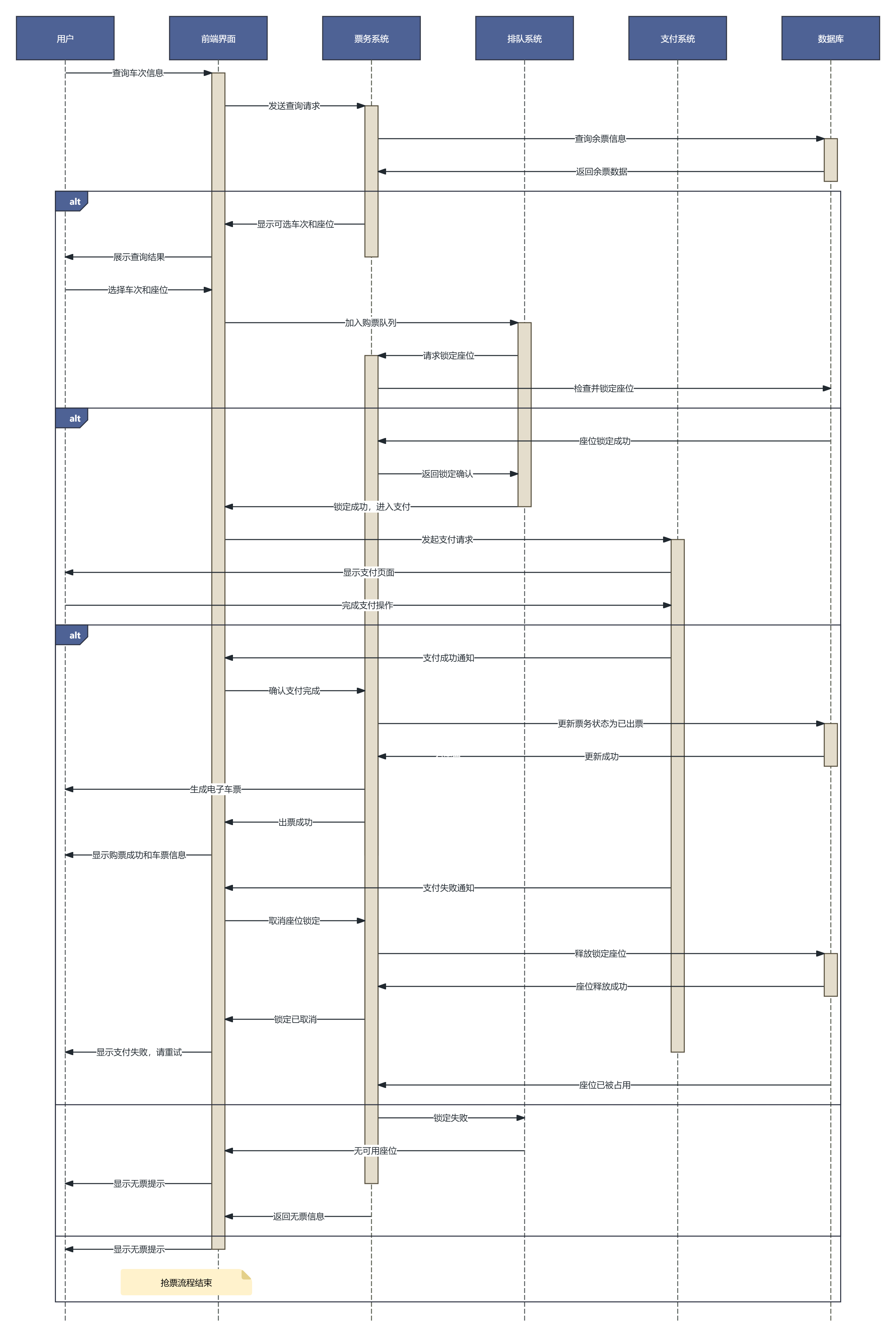

案例2：购买火车票时序图

这张春运抢票全流程UML时序图，覆盖了用户、前端、票务、支付、数据库、排队系统6大角色，以alt分支完整呈现了查票、锁座、支付3大核心判断逻辑：

用户先查询余票，有余票则确认购票进入排队、发起锁座，锁座成功后跳转支付，支付成功完成出票与状态更新；支付失败、无票、锁座失败的时候，会自动释放座位、推送失败提示，实现从查询到出票、异常回滚的全闭环。

这种复杂的分支逻辑和异常处理，以前手动画至少半小时，现在AI一键生成，精准到位。

AI生时序图→

给新手的小技巧：如何让AI生成得更准？

用AI画时序图，关键在于把需求说清楚。这里分享几个小技巧：

1. 先说主干，再加细节

不要指望一次性把所有细节都扔给AI。可以先说“生成一个用户登录的时序图”，让它画出基础框架，然后再补充“加上验证码校验”、“增加登录失败锁定逻辑”等细节。

2. 用专业术语

AI模型经过海量技术文档训练，能精准理解UML规范和技术术语。说“增加alt组合片段表示分支”比说“画个判断框”效果更好；说“用异步消息”比“画个虚线箭头”更准。

3. 一次聚焦一个修改点

对话优化时，每次只说一个需求。比如这轮只加分支，下轮只改配色，再下轮调结构。拆分开来，AI理解得准，改得也快。

AI生时序图→

了解这些，你就能更好地指挥AI

虽然AI能自动生成，但了解一些基础知识，能让你更好地提需求、检查结果。

时序图的三大核心元素：

对象（Object）：参与交互的角色，放在图顶部，用矩形表示。命名方式有三种：

显示对象名和类名：“苹果手机:手机”

只显示对象名：“苹果手机:”

只显示类名：“:手机”

时序图对象命名方式

生命线（Lifeline）：对象下方垂直的虚线，表示对象存在的时间。

时序图生命线

消息（Message）：对象之间的箭头，表示传递的信息：

同步消息（实线箭头）：发送后需要等待返回（如API调用）

异步消息（实线+大于号）：发送后继续执行（如发消息队列）

返回消息（虚线箭头）：从调用返回结果

时序图消息类型

组合片段（Combined Fragment）：

这是时序图中表示逻辑控制的区域，有13种类型，最常用的是：

alt：多选一分支（if-then-else）

opt：可选分支（if条件）

loop：循环执行

par：并行执行

知道这些术语，你就能更精准地指挥AI：“在这个位置加一个alt分支，处理成功和失败两种情况。”

把时间留给思考，而不是画图

时序图本质上是沟通工具，是用来梳理和展示系统交互逻辑的。以前我们花大量时间在画框框、调对齐、记规范上，其实是用体力劳动掩盖思考的不足。

现在有了AI，你可以把精力真正放回设计本身——想清楚你的系统需要哪些交互、逻辑分支怎么处理、异常情况怎么兜底，然后让工具帮你把想法变成一张专业、清晰、一次过的时序图。

好的工具，不是让你多学几个操作，而是让你更少被工具打断。ProcessOn AI这次升级，就是想让你把时间，用在真正重要的事情上。
