在软件开发和算法设计领域，程序流程图（Program Flowchart）是最经典、最直观的逻辑描述工具之一。无论你是刚入门的编程初学者，还是经验丰富的软件工程师，都离不开它：设计算法时用它梳理思路，代码审查时用它沟通逻辑，教学演示时用它降低理解门槛。
那么，什么是程序流程图？它包含哪些标准符号？如何绘制一张清晰、规范的流程图？本文将为你系统讲解程序流程图的基础知识、基本结构、模板案例等，让你系统掌握程序流程图的内容。
程序流程图是一种用图形方式表示算法或程序执行步骤的图示。它使用规定的几何符号来描述操作的顺序、分支条件、循环控制以及输入输出等。通过流程图，我们可以将一段复杂的代码逻辑「可视化」，从而更容易发现逻辑错误、优化结构。
与其他可视化工具相比，程序流程图有其独特的定位：它比伪代码更直观，比UML活动图更简洁，特别适合快速梳理逻辑和展示核心流程。这些专业的图表可以通过ProcessOn等工具轻松创建，ProcessOn是一个在线图形化表达工具，支持流程图、思维导图、UML图等多种图表类型，能帮助用户快速梳理思路、可视化复杂信息、提升沟通效率。

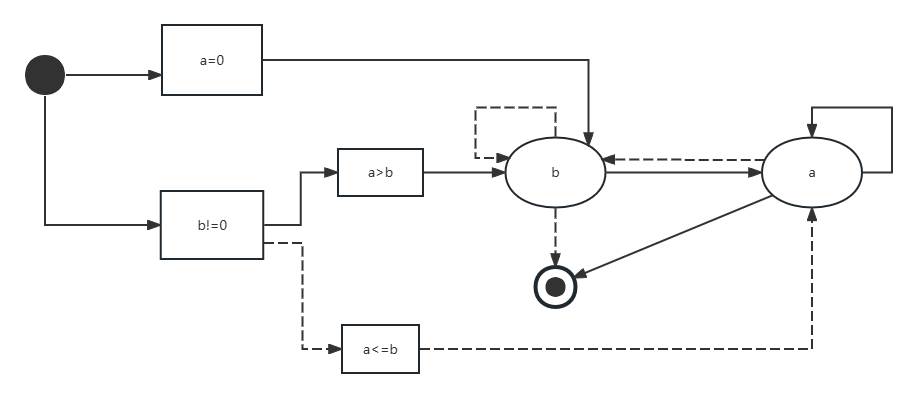

这个模板展示了一个包含变量初始化、条件判断和循环操作的典型程序逻辑，清晰体现了程序流程图的三大基本结构：a=0是顺序执行的初始化操作，b!=0、a>b等是分支判断节点，而操作a后的自循环则展示了循环结构的应用。通过这样的可视化表达，原本抽象的代码逻辑变得一目了然。
国际标准化组织（ISO）和 ANSI 制定了流程图的常用符号。以下是程序流程图中最核心的几个符号：
除此之外，还有子流程（预定处理）符（矩形左右加竖线）用于调用子程序，注释符（花括号）用于添加说明。掌握这些符号，就可以绘制绝大多数程序流程图。
任何程序逻辑都可以用三种基本结构组合而成：顺序结构、选择结构和循环结构。
按照代码书写顺序依次执行。流程图中表现为一系列处理框从上到下用箭头连接。
根据条件判断执行不同分支。包括：
单分支（if）：条件为真时执行某操作，否则跳过。
双分支（if-else）：真假各走一路。
多分支（switch-case）：多个条件值对应不同操作。
流程图中用菱形判断框表示，真分支标「是」或「Y」，假分支标「否」或「N」。
重复执行一段代码，直到条件不满足。包含：
当型循环（while）：先判断条件，再执行循环体。
直到型循环（do-while）：先执行一次循环体，再判断条件。
计数循环（for）：指定循环次数。
在流程图中，循环通常用判断框加回流线表示。
在软件开发和系统设计过程中，程序流程图的实际价值体现在多个方面，它不仅是一种工具，更是一种思维方式和沟通语言。
首先，程序流程图是梳理思路的重要工具。在编写代码之前，通过绘制流程图可以帮助开发者理清逻辑关系，避免出现逻辑混乱或遗漏。特别是在处理复杂业务逻辑时，流程图能让开发者从全局视角审视整个流程，提前发现潜在的逻辑漏洞。
其次，程序流程图是团队协作的“通用语言”。在多人协作的项目中，不同角色的成员（如产品经理、开发者、测试工程师）可以通过流程图快速理解彼此的思路，减少沟通成本。产品经理可以用流程图表达需求逻辑，开发者可以用流程图展示实现方案，测试工程师则可以根据流程图设计测试用例。
第三，程序流程图是知识沉淀和传承的有效方式。对于复杂的系统或业务流程，流程图可以作为文档的一部分，帮助新成员快速了解系统逻辑。当项目交接或人员变动时，流程图能让新成员快速上手，减少学习成本。
此外，程序流程图在调试和优化阶段也发挥着重要作用。当程序出现bug时，开发者可以对照流程图逐步排查，快速定位问题所在。在性能优化阶段，流程图能帮助开发者识别流程中的瓶颈，找到优化的方向。

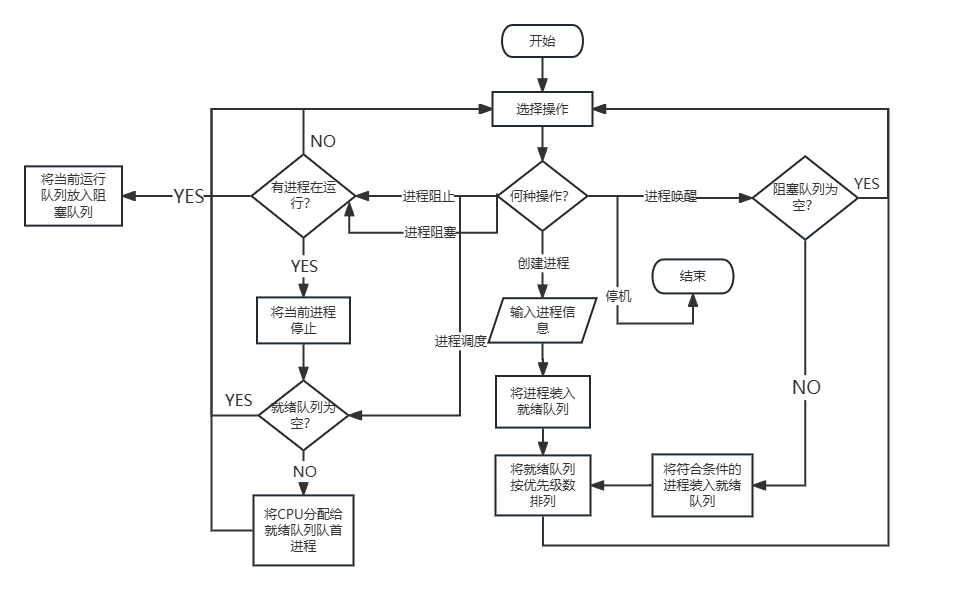

这个进程管理流程图展示了程序流程图在复杂系统设计中的价值。通过清晰的分支和循环结构，将进程创建、唤醒、调度等复杂操作可视化，让团队成员能快速理解整个进程管理系统的逻辑。在实际项目中，这样的流程图可以作为系统设计文档的核心部分，指导开发、测试和运维工作。
作为一种可视化工具，程序流程图有其独特的优势，但也存在一定的局限性，了解这些特点有助于我们在实际工作中合理使用。
程序流程图的主要优势包括：
直观易懂：通过标准化的图形符号，即使是非技术人员也能快速理解流程逻辑，降低了沟通门槛。
逻辑清晰：强制开发者梳理清晰的逻辑结构，避免出现混乱或冗余的代码。
便于修改：当需求变化时，流程图可以快速修改，帮助开发者评估变化对整个流程的影响。
通用性强：适用于各种领域和场景，从简单的业务流程到复杂的系统设计都能使用。
然而，程序流程图也存在一些局限性：
难以展示复杂系统：对于包含大量分支和循环的复杂系统，流程图可能会变得过于庞大和复杂，反而降低了可读性。
缺乏细节：流程图主要展示逻辑结构，无法体现代码的具体实现细节，如变量类型、算法复杂度等。
维护成本高：当系统频繁变化时，流程图需要同步更新，否则会与实际代码脱节，失去参考价值。
可能限制思维：过于依赖流程图可能会限制开发者的创造性思维，特别是在需要灵活应变的场景中。
在实际应用中，我们需要根据具体场景选择合适的工具。对于简单的流程或需要快速沟通的场景，程序流程图是最佳选择；对于复杂的系统设计，可能需要结合UML图、架构图等其他工具；而对于需要展示代码细节的场景，伪代码或注释可能更合适。

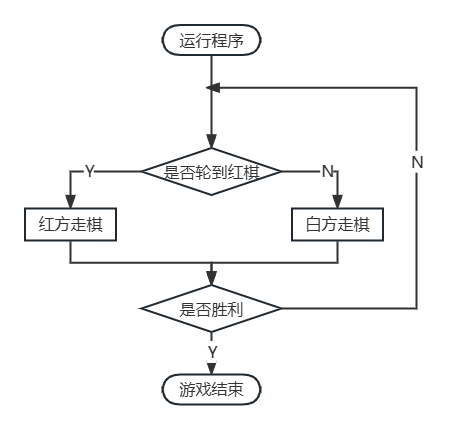

这个棋类游戏流程图展示了程序流程图在简单场景中的优势：逻辑清晰、直观易懂，即使是没有编程经验的人也能快速理解游戏的运行机制。但如果是更复杂的游戏系统，包含AI算法、多人交互等功能，单纯的流程图就无法满足需求，需要结合其他工具来展示更多细节。
程序流程图是程序员的基本功，也是软件工程中不可或缺的沟通语言。掌握它，你将能够更清晰地表达逻辑、更高效地协作、更优雅地设计程序。
现在，就打开 ProcessOn，创建你的第一张程序流程图吧。无论是冒泡排序、递归的汉诺塔，还是你正在编写的业务逻辑，都可以通过一两张图变得一目了然。让流程图成为你编程工具箱中的利器！
