MVC模型全解析：架构师必懂的设计模式

在软件开发中，MVC（Model-View-Controller，模型-视图-控制器）是一个经久不衰的架构模式。无论你是刚入门的程序员，还是经验丰富的架构师，MVC都是你绕不开的基础知识。它不仅是众多Web框架（如Spring MVC、Django、Ruby on Rails、ASP.NET Core）的核心思想，也是桌面应用、移动App开发中的常用模式。

那么，什么是MVC？它为什么如此重要？如何用图表清晰表达MVC的交互关系？本文将系统讲解MVC模型的原理、优缺点，并结合ProcessOn图表工具，教你如何用流程图、架构图来可视化MVC的调用流程和组件关系。

一、什么是MVC？

MVC（Model-View-Controller）是一种将应用程序的输入、处理、输出分离的软件设计模式。它将应用程序分为三个核心部分：

Model（模型）：负责业务逻辑、数据存储、数据校验。它是应用程序的核心，独立于用户界面。

View（视图）：负责数据展示，即用户看到和交互的界面。它从模型获取数据并呈现给用户。

Controller（控制器）：负责接收用户输入，调用模型处理，并选择视图进行展示。它是模型和视图之间的桥梁。

这种分离使得各个部分可以独立开发、测试和维护，提高了代码的可复用性和可扩展性。

MVC的典型交互流程

用户通过视图（如点击按钮）触发请求。

控制器接收请求，解析参数，并调用相应的模型方法。

模型执行业务逻辑（如查询数据库、计算）。

模型将结果返回给控制器。

控制器根据结果选择合适的视图，并将数据传递给视图。

视图渲染并展示给用户。

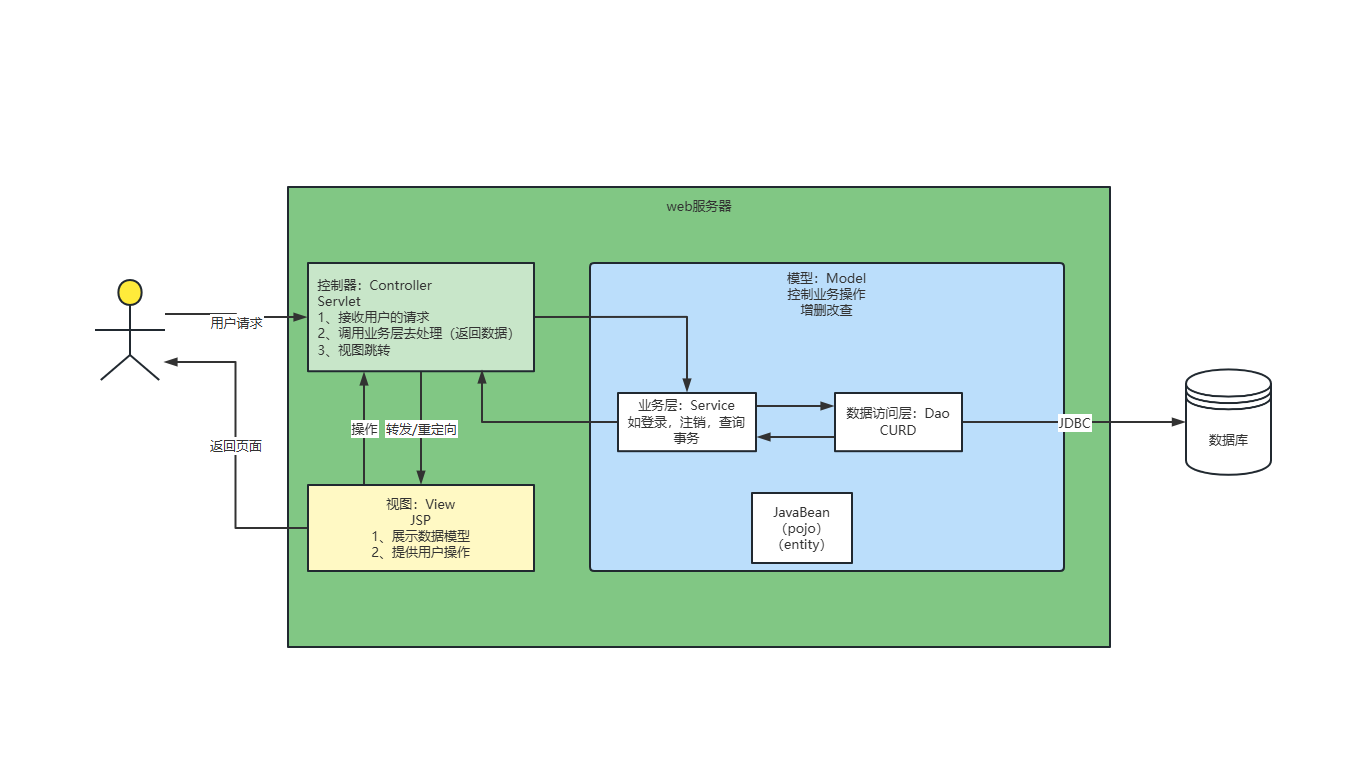

MVC设计模式

创建MVC架构图→

二、MVC各层详解

1. Model（模型）

模型是应用程序的业务实体和行为。它通常包含：

数据属性：如用户的姓名、年龄。

业务规则：如“年龄必须大于18岁”。

数据访问方法：如“从数据库获取用户列表”。

状态变更通知：在观察者模式中，模型变化时通知视图更新。

模型不依赖视图和控制器，因此可以独立测试。例如，一个User模型可以用单元测试验证其年龄校验逻辑，无需启动Web服务器。

2. View（视图）

视图是用户界面的呈现。它从模型获取数据，但不应该修改数据。视图只负责展示和接收用户交互事件（如点击、输入），然后将事件传递给控制器。

在Web开发中，视图通常是HTML模板；在移动端，可能是XML布局文件；在桌面应用，可能是窗体控件。

3. Controller（控制器）

控制器是“交通警察”。它：

解析用户请求（如URL路由、表单提交）。

决定调用哪个模型。

决定渲染哪个视图，并传递所需数据。

控制器应该保持“瘦”，即不包含业务逻辑，只负责调度。复杂的业务逻辑应放在模型中。

三、MVC的优缺点

优点

关注点分离：各层职责清晰，降低耦合。

可维护性：修改界面不影响业务逻辑，更换数据库不影响界面。

可测试性：模型可以独立于UI进行单元测试。

并行开发：前端和后端可以同时进行，只要定义好接口。

缺点

复杂性增加：对于简单应用，MVC可能过度设计。

学习曲线：初学者难以理解三层之间的交互。

文件数量多：需要为每个功能创建Model、View、Controller文件。

控制器可能变得臃肿：如果不注意，所有业务逻辑都涌入Controller，变成“胖控制器”。

四、MVC的变种与进阶模式

随着应用复杂度增加，MVC衍生出多种变体：

MVP（Model-View-Presenter）：Presenter取代Controller，视图完全被动，Presenter负责更新视图。

MVVM（Model-View-ViewModel）：ViewModel暴露数据属性和命令，视图通过数据绑定自动更新。这是WPF、Vue.js、React等前端框架的核心模式。

HMVC（Hierarchical MVC）：允许MVC嵌套，解决模块化问题。

尽管这些模式名称不同，但核心思想仍然是分离关注点。理解MVC是学习这些高级模式的基础。

五、如何用图表工具绘制MVC架构图

绘制MVC相关的图表可以帮助团队理解系统设计、排查问题、撰写技术文档。以下是几种常见的MVC图表类型及其绘制方法。

1. MVC组件架构图

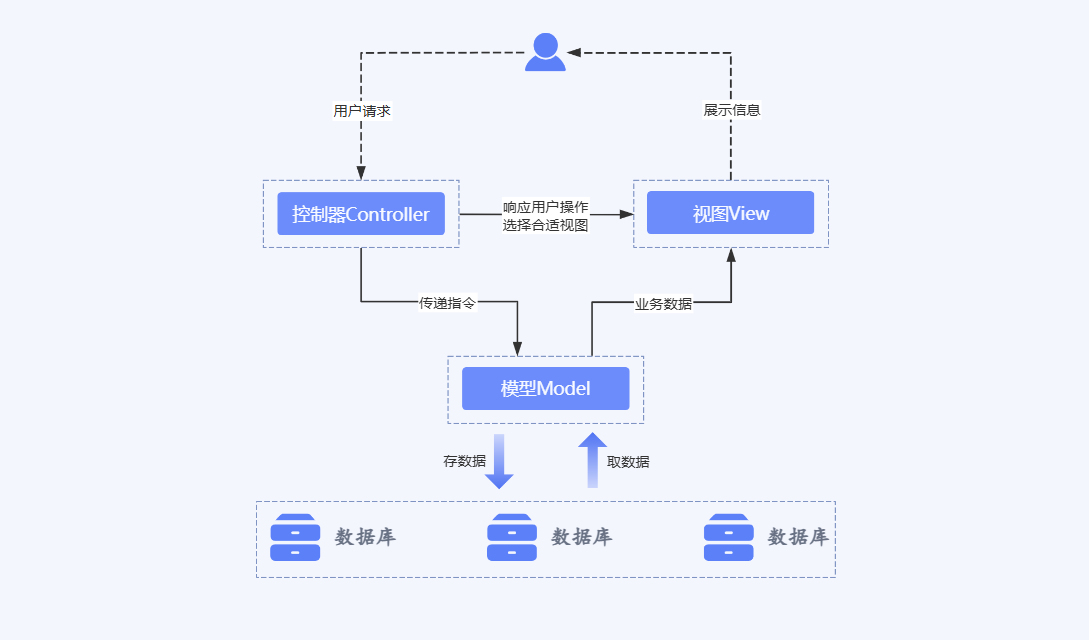

使用方块+箭头表示Model、View、Controller三个模块及其关系。可以加上外部实体（用户、数据库）。

MVC组件架构图

2. MVC请求响应时序图

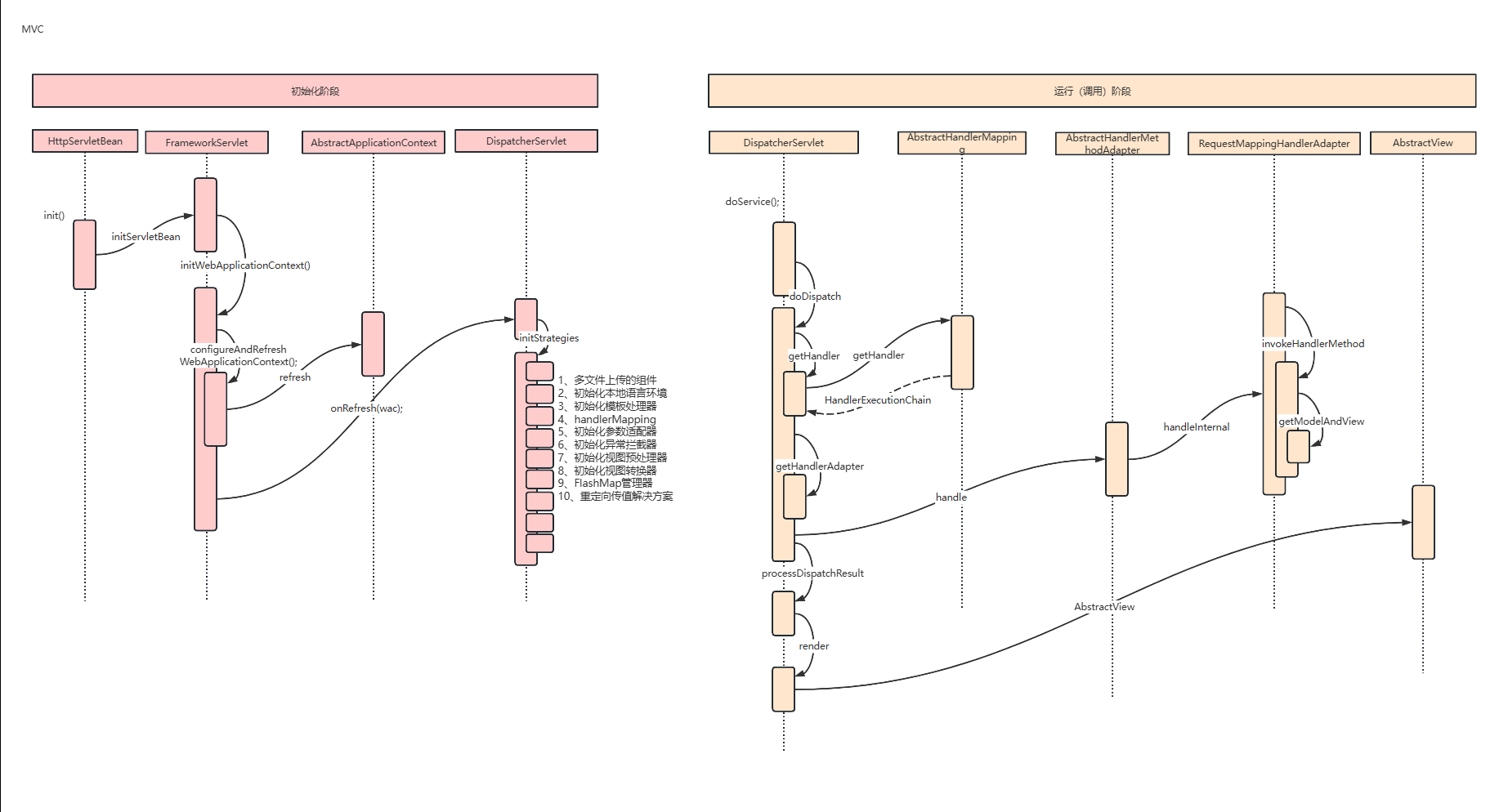

时序图是展示MVC交互流程的最佳方式。以下时序图完整呈现了 Spring MVC 从启动到处理请求的主要类协作顺序，是理解 DispatcherServlet 工作原理的经典图示。

MVC类时序图

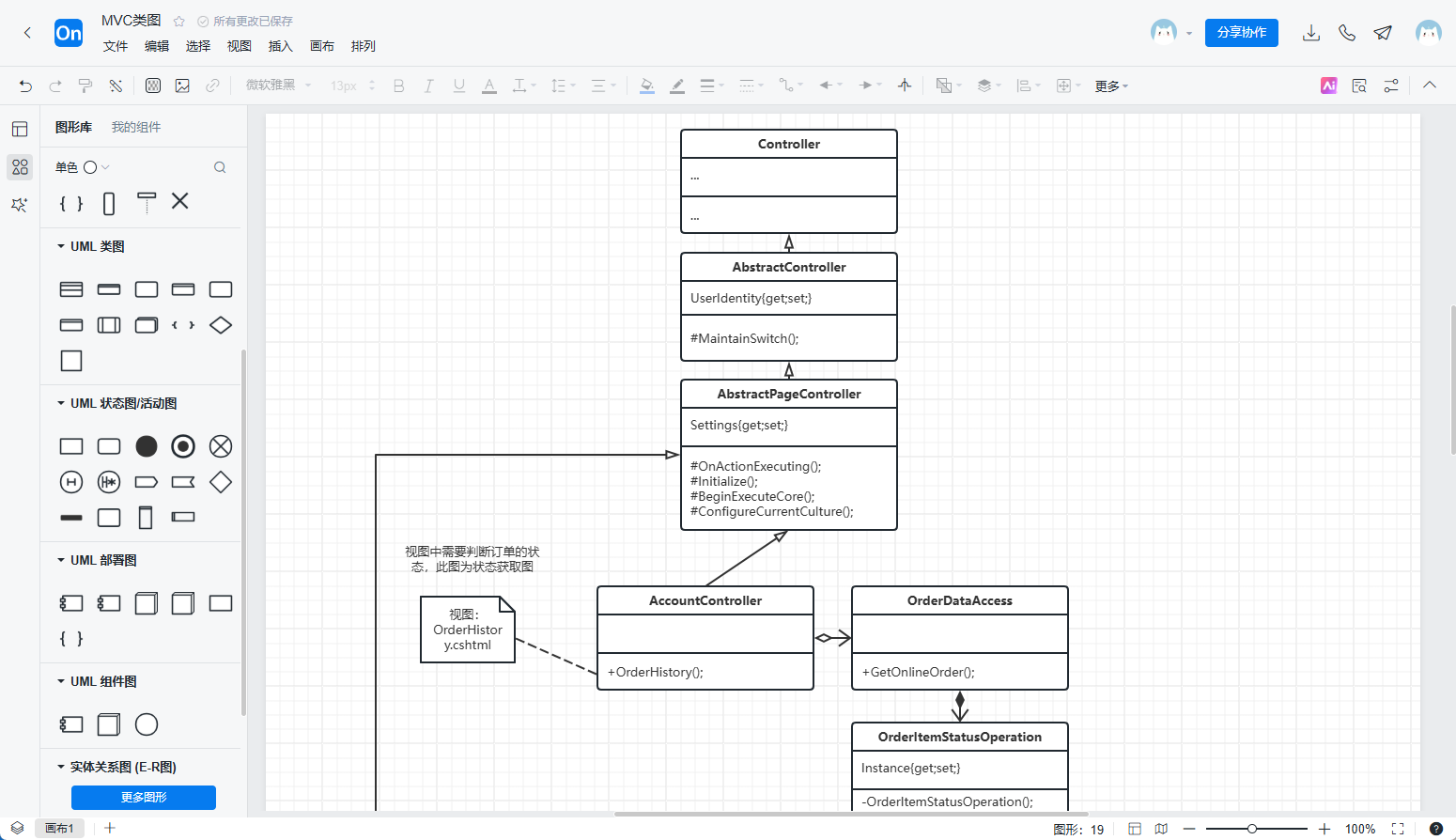

3. MVC类图

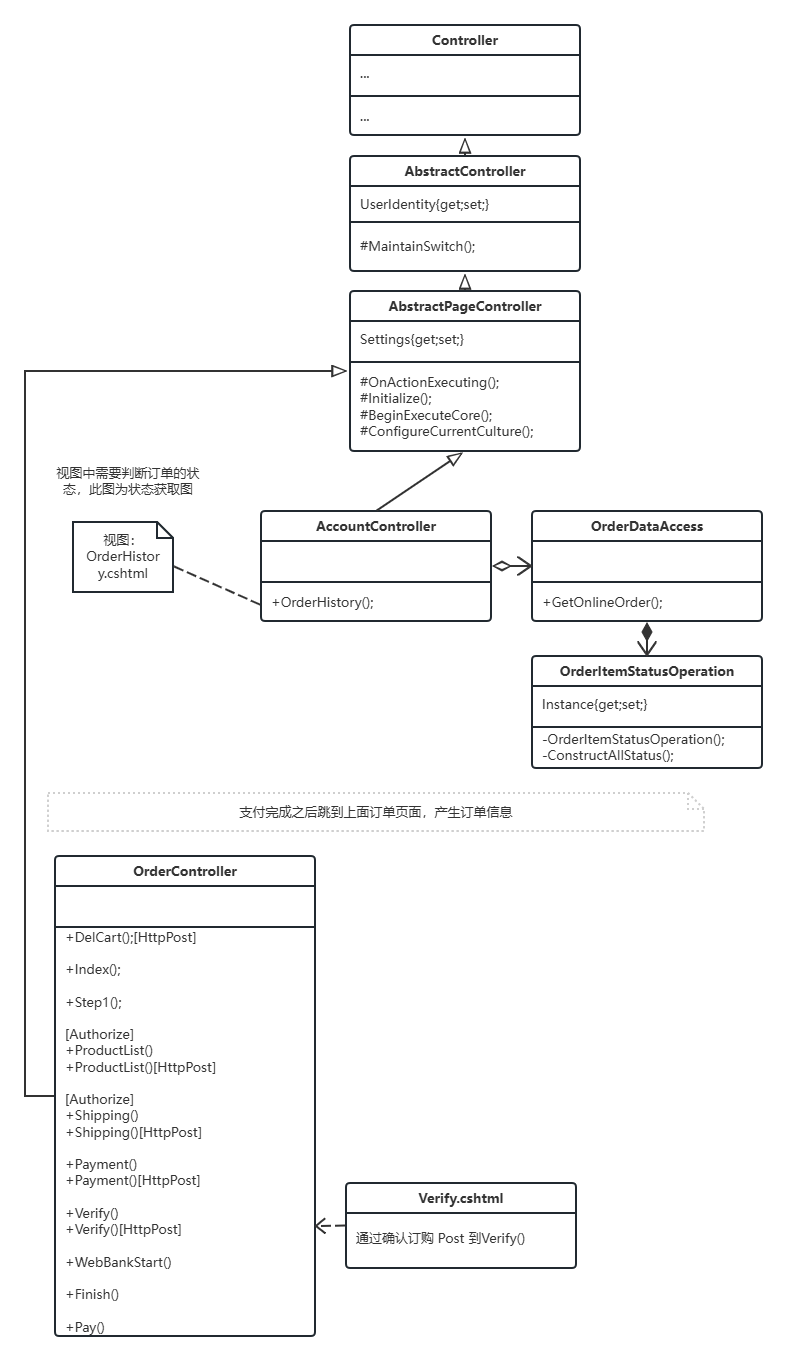

类图可以展示MVC各层的类结构和关系。

MVC类图

4. 绘制步骤

1. 登录ProcessOn，进入个人文件页，选择新建流程图，点击图形库左下【更多图形】选中你需要的图形类别，比如流程图、UML图。

创建MVC架构图→

2. 拖拽左侧图形库中的图形元素到画布，双击图形可以添加文本内容，用连接线连接不同表图形达他们之间的关系。

对各图形的位置进行布局，可以使用分布对齐功能快速调整图形位置。搭好MVC架构图框架后，选中图形组件，顶部工具栏可以设置不同的颜色来进行区分。每次修改自动保存，随时回溯历史，便于追踪架构演进。

3. 绘制完成后可以将文件下载为PNG、PDF、SVG等格式，也可以将文件协作或分享给同事或客户线上浏览编辑。

MVC从20世纪70年代诞生至今，仍然保持着旺盛的生命力。它的核心思想——分离关注点——已经成为现代软件工程的基石。无论你使用哪种编程语言或框架，理解MVC都能帮助你写出更清晰、更可维护的代码。

而图表工具则是把MVC思想可视化的利器。一张好的MVC架构图，可以让新成员在10分钟内理解系统的整体结构，让架构评审更高效。现在，就打开ProcessOn，尝试画一张你正在使用的Web框架的MVC交互时序图吧。你可能会发现，原本模糊的概念突然变得清晰起来。
