在前端开发中，代码只占工作量的三分之一——剩下的三分之二，是理解需求、设计架构、对齐方案和排查问题。而图表，正是把这些“看不见的思考”变成“看得见的共识”的核心工具。
很多前端开发者习惯于“打开IDE直接写代码”，遇到复杂需求时靠脑子硬记、靠嘴巴沟通。但当项目规模膨胀到几十个页面、上百个组件、跨团队协作时，没有图表的支撑，信息传递的损耗会指数级增长——技术方案评审时沟通困难，故障排查时找不到依赖链路，新人入职三个月还没搞清楚系统长什么样。
图表不是“画给领导看的汇报材料”，而是前端开发者自己的思考工具和沟通语言。 本文从实战出发，梳理前端开发全流程中必须掌握的8种图表类型——从需求分析到架构设计，从代码建模到部署运维——并告诉你什么时候画、画什么、怎么画。
用例图是UML（统一建模语言）中用于描述系统功能边界和用户与系统交互关系的图表。它不关心功能怎么实现，只关心“谁”能在系统里“做什么”。
很多前端项目需求不清的根源，不是需求文档写得不够细，而是各方对“系统到底要做什么”没有达成共识。用例图用最简洁的方式解决了这个问题——它把“用户角色”和“功能点”之间的对应关系画出来，产品、设计、开发一看就懂。

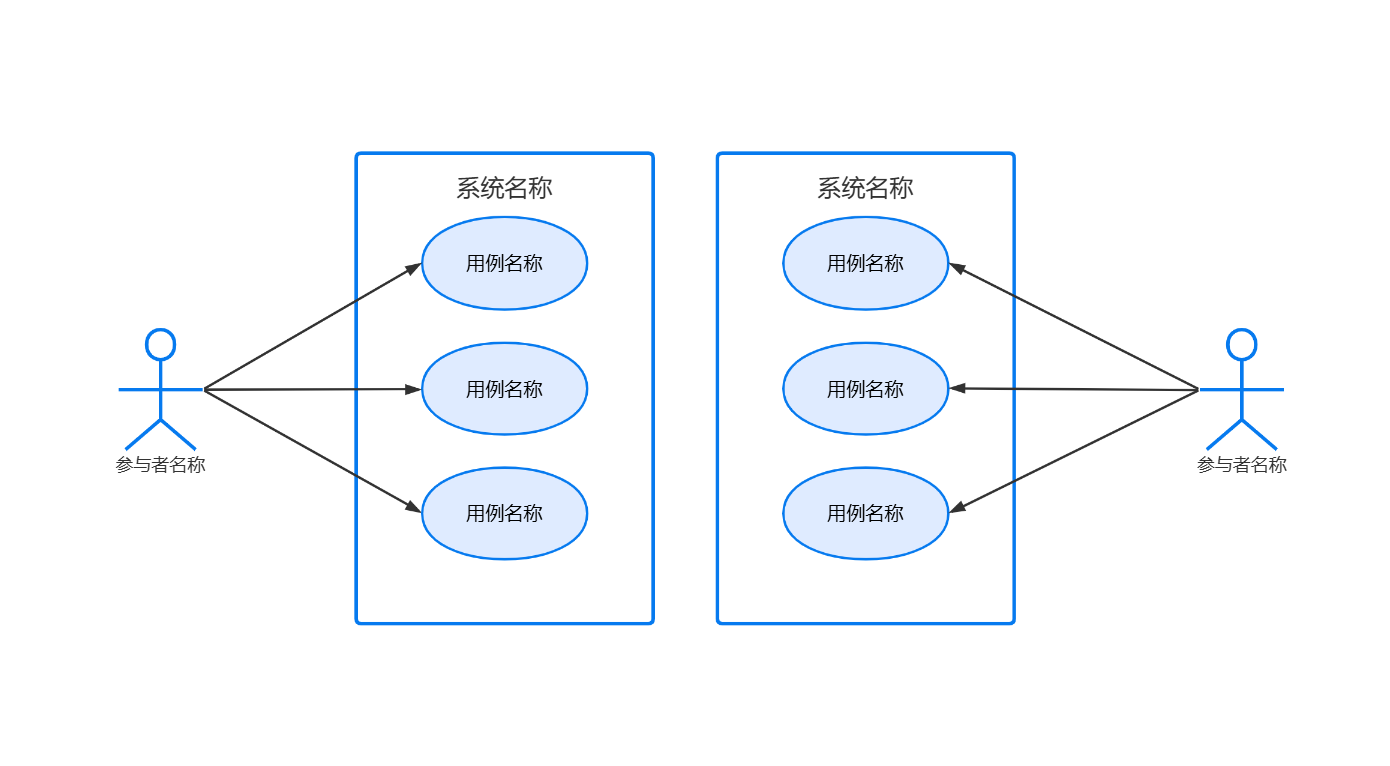

用例图核心要素
用例图的核心价值是界定范围，不需要画得太细；
每个用例用“动词+名词”的短语命名，如“提交订单”“重置密码”；
参与者之间如有继承关系（如“VIP用户”继承“普通用户”），用泛化箭头表示。

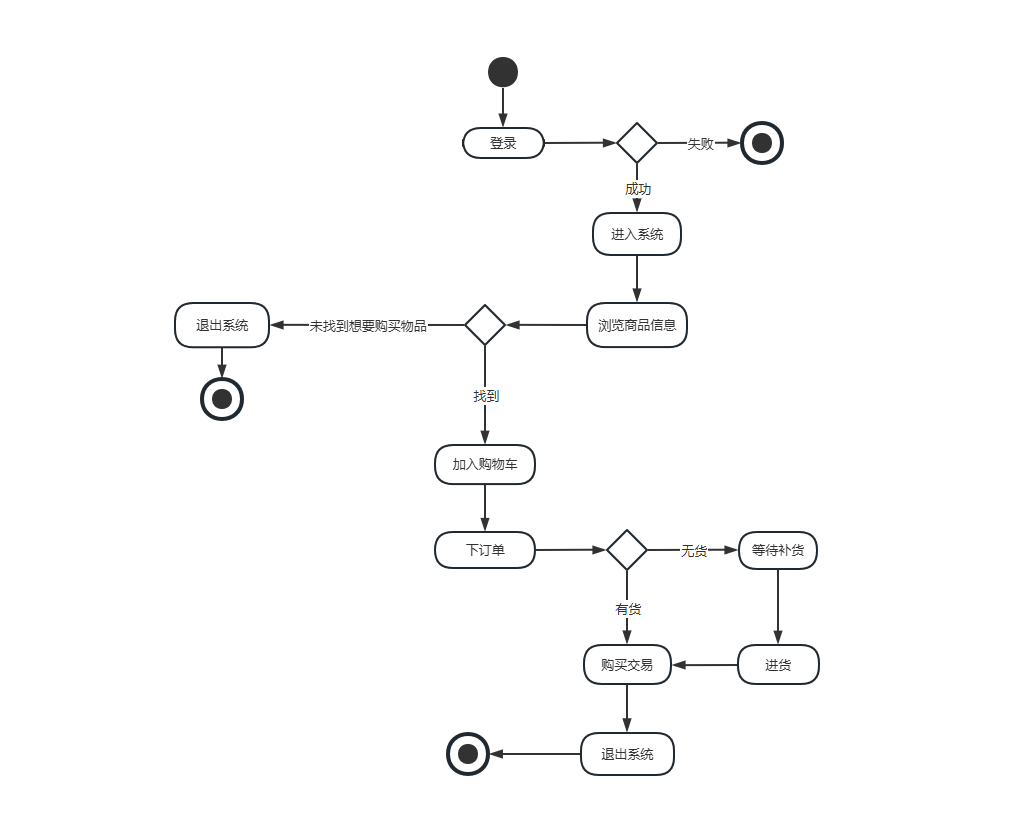

流程图是用于描述业务流程、操作步骤或算法逻辑的图表，通过图形符号和箭头展示从开始到结束的完整执行路径。
前端开发中，流程图的应用场景极为广泛：
业务逻辑梳理：比如“用户注册流程”——填信息→手机验证→邮箱验证→注册成功/失败
交互流程设计：比如“购物车结算流程”——选地址→选支付方式→确认订单→支付→结果反馈
前端算法设计：比如“列表虚拟滚动”的渲染逻辑、表单校验的决策树
流程图最大的价值在于把隐性的“逻辑判断”显性化——每个菱形（判断节点）都是一个可能出Bug的地方，画出来，团队就能一起Review。

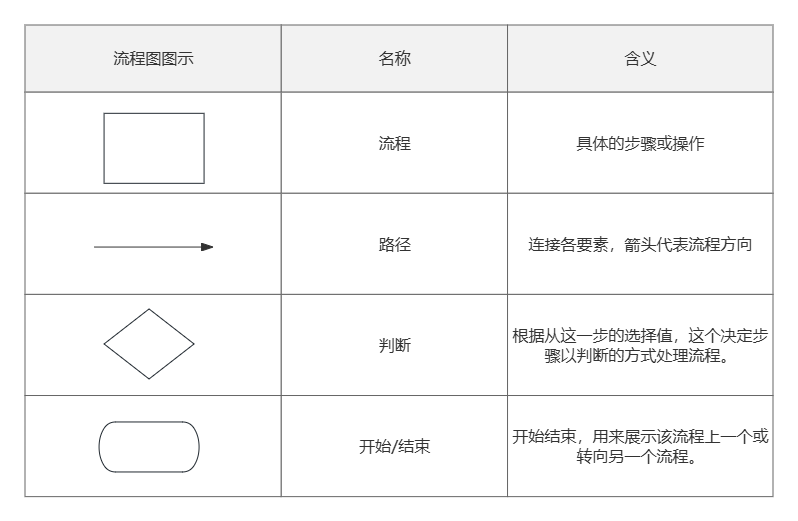

流程图核心要素
每个判断节点必须有且仅有两个出口（是/否或具体条件）
流程尽量保持从上到下、从左到右的方向，避免箭头交叉
复杂流程建议拆分为多个子流程，用“子流程”节点引用
时序图是UML交互图中最重要的一种，用于展示多个对象之间按时间顺序的消息传递过程。它以纵向的时间轴和横向的生命线，清晰呈现“谁先给谁发了什么、然后谁又做了什么”。
时序图是前端开发中最重要的图，没有之一。
前端最容易出Bug的地方，往往不在某个函数内部，而在异步流程的时序上。比如：
OAuth2登录流程：用户点击登录→前端发请求→BFF层转发→认证服务验证→返回Token→设置Cookie→跳转首页
支付回调流程：用户支付→第三方回调→后端处理→前端轮询状态→更新订单状态→展示结果
这些流程涉及多个系统（前端、BFF、后端服务、第三方API），任何一个环节超时、失败或顺序错乱，都会导致用户体验崩溃。时序图把整个调用链路的参与者、消息顺序、返回结果全部可视化，是前端与后端对齐接口协议的最佳工具。

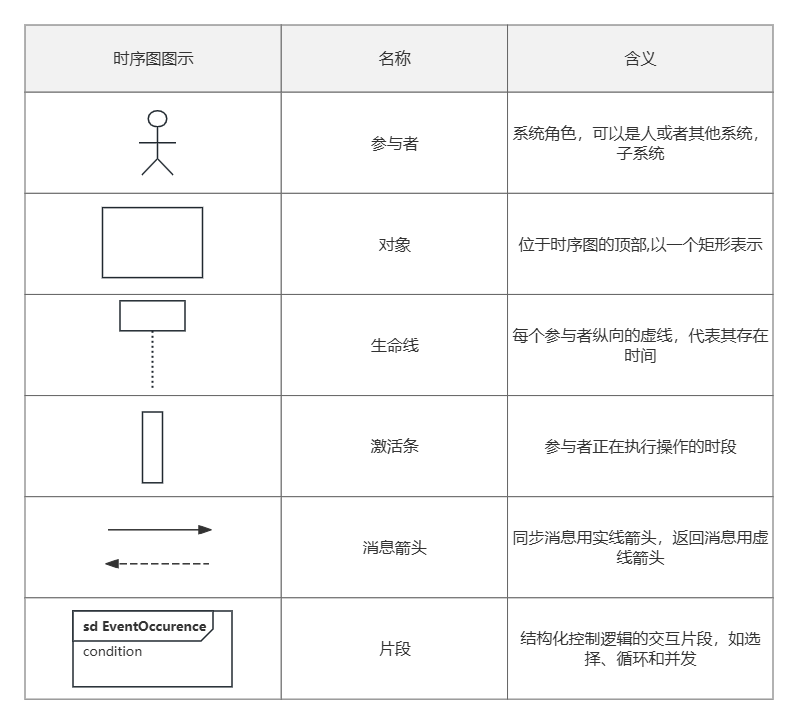

时序图核心要素
参与者按从左到右的顺序排列，通常发起方在最左侧
箭头方向代表消息流向，返回箭头用虚线
每条消息标注简明描述，如“POST /api/login”“返回Token”
涉及条件分支时，用alt和opt片段包裹
类图是UML中用于描述系统的静态结构的图表，展示类（或接口）的属性、方法以及类与类之间的关系。
TypeScript已成为前端开发的标配，类图正是把TypeScript的接口定义、类型声明和组件Props关系可视化的工具。
在大型前端项目中，数据模型的设计直接决定了代码的可维护性。类图帮助团队在写代码之前就把“数据结构长什么样、各模块之间怎么引用”确定下来，避免开发到一半发现类型定义冲突、接口对不上。

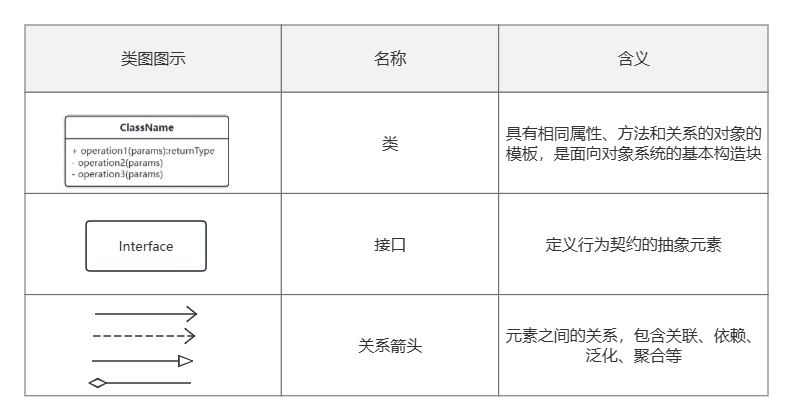

类图核心要素
类图中的“类”在TypeScript中对应interface或class
属性前的+表示public，-表示private，#表示protected
继承用空心三角箭头（如“VIPUser继承User”），实现接口用虚线空心三角
组件图用于展示系统的物理组件（如模块、库、服务）及其之间的依赖关系。它回答的是“系统由哪些可独立部署的单元组成、它们之间怎么依赖”。
现代前端项目几乎都是组件化开发的——React/Vue组件、NPM包、微前端子应用、BFF层、第三方SDK……这些“组件”之间的依赖关系如果不画出来，很容易出现循环依赖、版本冲突、构建顺序错乱等问题。组件图帮助团队在做架构设计时提前识别依赖风险。

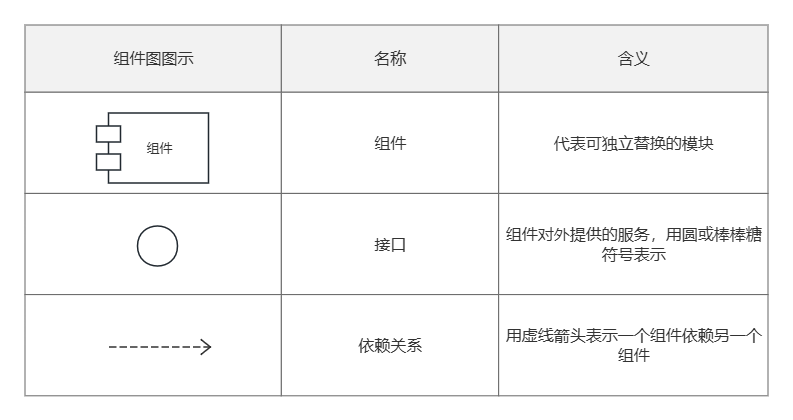

组件图核心要素
组件图关注“模块级”依赖，不深入到类或函数
依赖方向尽量保持单向，避免循环依赖
对外暴露的接口用棒棒糖符号标注
架构图是前端开发中最常见的图表类型之一，用于展示系统的整体结构、分层设计、模块划分和技术选型。它不是UML标准图，但在实际工作中使用频率最高。
架构图是前端项目的“总览地图”。无论是技术方案评审、新人入职培训，还是故障排查时的全局视角，架构图都是第一张被用到的图。一张好的架构图应该让读者在10秒内理解“系统分几层、每层做什么、关键模块在哪里”。
分层结构：从上到下通常为“用户接入层→应用层→服务层→数据层”
模块划分：每层内按业务域或功能拆分为独立模块
技术栈标注：在关键模块上标注技术选型（如React、Node.js、Redis）
外部依赖：用虚线框或不同颜色标出第三方服务、云服务
分层是架构图的核心——每层职责单一、边界清晰
箭头方向代表数据流或调用方向，保持一致
不要在一张图里塞入所有细节，架构图追求“宏观清晰”
部署图是UML中用于展示系统的物理部署结构的图表，包括服务器、容器、网络设备以及软件组件在硬件上的分布。
虽然部署通常由运维团队负责，但前端开发者理解部署图同样重要：
CI/CD配置：理解前端构建产物部署到哪个环境、如何分发到CDN
环境差异排查：开发环境、测试环境、预发布环境、生产环境的部署结构不同，部署图帮助定位“为什么测试环境正常但生产环境报错”
容器化部署：了解前端应用在Docker容器或Kubernetes集群中的部署方式

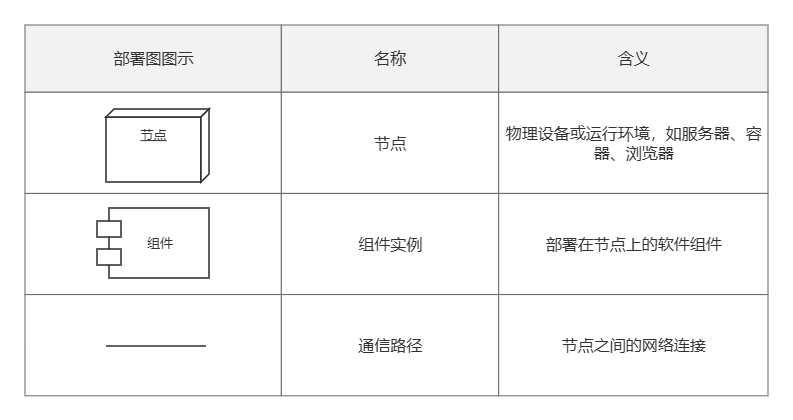

部署图核心要素
节点用立方体表示，节点内的组件用矩形表示
标注节点的操作系统、运行环境等关键信息
通信路径上标注协议（如HTTP/HTTPS、WebSocket）
状态图用于描述一个对象在其生命周期内可能经历的所有状态，以及触发状态转换的事件和条件。
前端开发中，状态管理是最复杂的课题之一。无论是React的useState/useReducer、Vue的响应式数据，还是Redux/Zustand等全局状态库，本质上都是在管理“状态”和“状态转换”。
状态图让“一个UI组件或业务实体有哪些状态、什么条件下发生转换”一目了然，是设计状态管理方案的前置工具。
状态图核心要素
每个状态用“形容词+名词”命名，如“已登录”“加载中”
每个转换标注触发条件，如“用户点击提交按钮”
状态图是单对象的生命周期，不要混入多个对象
以上8种图表类型覆盖了前端开发从需求分析到部署上线的全流程。但知道“画什么”只是第一步，用什么工具画同样关键。
ProcessOn作为专业的在线作图与协作平台，为前端开发者提供了一站式的图表解决方案：
丰富的模板库：ProcessOn模板社区覆盖了时序图、类图、用例图、流程图、架构图等多种前端高频图表类型，一键克隆即可使用
多图表类型支持：无论是UML标准图（时序图、类图、用例图、状态图、部署图），还是日常高频使用的流程图、架构图、思维导图，ProcessOn均支持专业绘制
AI生成图表：输入文字描述即可一键生成流程图、思维导图、时序图等，大幅降低制图门槛
团队协作：支持多人实时在线协作，前端团队可以共同维护架构图和技术文档，每次修改自动保存历史版本
Q1：前端开发者必须掌握哪些图表？
A：根据使用频率和重要性，建议优先掌握：时序图（最重要，理清异步流程）、流程图（日常业务逻辑）、架构图（方案评审必备）、类图（TypeScript项目数据建模）。在此基础上，根据项目阶段补充用例图（需求分析）、组件图（模块设计）、状态图（状态管理）、部署图（上线部署）。
Q2：时序图为什么是前端最重要的图？
A：前端最容易出Bug的地方不在某个函数内部，而在异步流程的时序上。登录、支付、轮询、WebSocket重连……这些涉及多个系统参与的流程，任何环节超时或顺序错乱都会导致问题。时序图把调用链路的参与者、消息顺序、返回结果全部可视化，是前后端对齐接口、排查异步问题的最佳工具。
Q3：类图在TypeScript项目中怎么用？
A：类图在TypeScript项目中对应的是接口定义（interface）和类型声明（type） 。在开始编码前，用类图定义好数据模型（如User、Order、Product）及其关系，可以避免开发过程中类型定义反复修改、前后端接口对不上的问题。类图也是代码重构时评估影响范围的重要参考。
Q4：架构图和组件图有什么区别？
A：架构图关注“宏观分层”——系统分几层、每层用什么技术、关键模块在哪里，是给所有人看的全局视图。组件图关注“模块依赖”——哪些组件依赖哪些组件、有没有循环依赖，是给架构师和核心开发者看的细节视图。两者互补——架构图回答“系统长什么样”，组件图回答“模块之间怎么依赖”。
Q5：流程图和时序图有什么区别？
A：流程图关注“一个系统内部”的控制流和决策逻辑——输入→处理→判断→输出。时序图关注“多个系统之间”的消息传递顺序——谁先给谁发消息、然后谁回复什么。简单说：流程图是“单机”视角，时序图是“联网”视角。前端开发中两者都需要——业务逻辑用流程图，接口调用用时序图。
Q6：ProcessOn能画UML图吗？
A：可以。ProcessOn支持时序图、类图、用例图、状态图、部署图等完整的UML图类型，模板社区有大量可直接克隆的模板。同时支持流程图、架构图、甘特图、思维导图等前端开发高频图表，一个平台覆盖全部需求。ProcessOn的AI功能还支持通过文字描述一键生成图表，进一步降低制图门槛。
