你是否曾好奇，当我们使用电脑连接网络，轻松地浏览网页、下载文件时，网络是如何将海量的信息准确无误地传输到我们的设备上的呢？在企业网络中，成百上千台计算机和设备如何实现高效、稳定的通信？其实，这一切都离不开一种关键的网络拓扑结构——星型拓扑。
它以独特的连接方式和运行机制，为网络的正常运转提供了坚实的保障。接下来，就让我们对星型拓扑结构展开深入的了解。

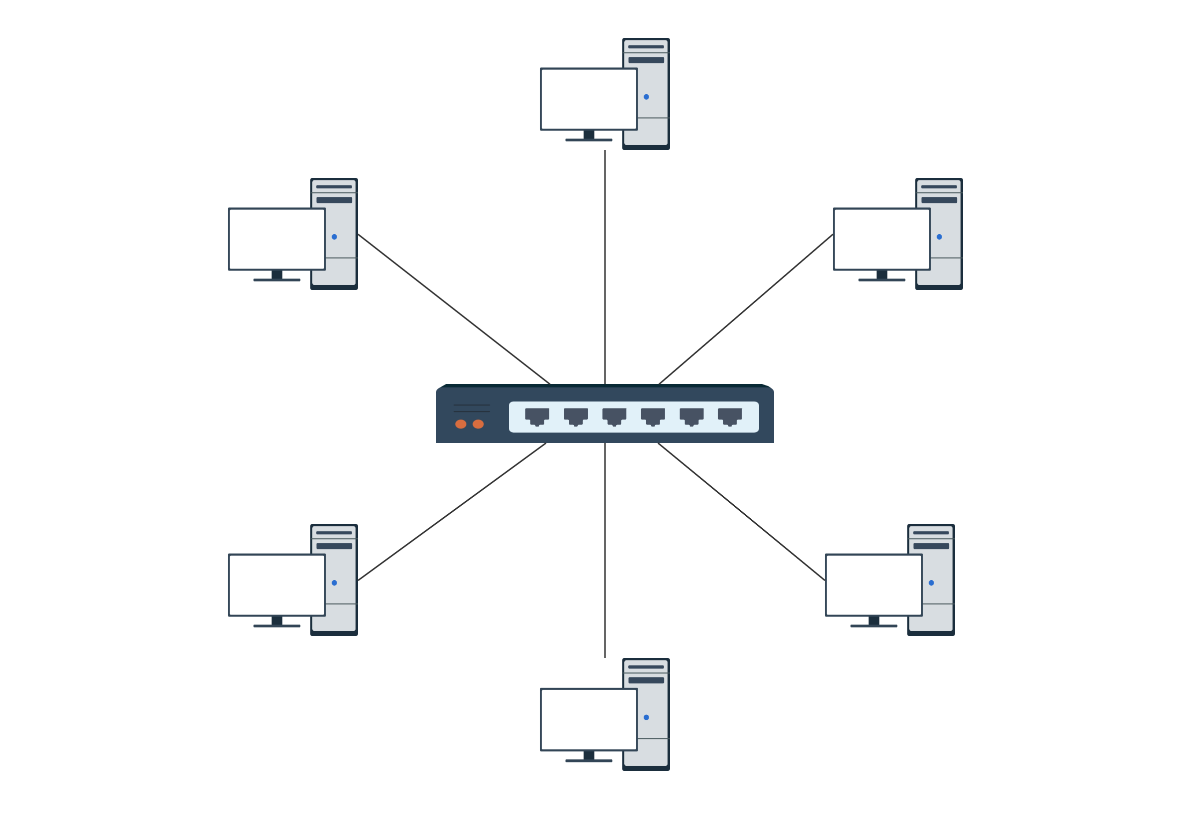

星型拓扑是一种以中央节点为核心，所有外围设备通过独立链路与之连接的网状结构。其物理形态犹如车轮，中心节点作为“轮毂”，通过星形辐射的链路连接各个“轮辐”节点。这种架构通过集中式管理实现了网络资源的可控分配，成为现代局域网（LAN）的主流方案之一。
1. 集中式管理架构
所有数据流必须经过中心节点（如交换机或集线器），实现统一的流量监控、访问控制与安全策略部署。这种设计使网络管理员可通过单一控制台管理全网设备。
2. 高可靠性故障隔离
单个节点或链路的故障不会影响其他设备运行。例如，某台PC的网卡损坏仅导致该设备离线，其余设备仍可正常通信，显著降低系统级风险。
3. 灵活扩展能力
新增节点只需连接至中心设备，无需改动现有链路。这种“即插即用”特性使其特别适合需要频繁扩容的场景，如成长型企业或临时展会网络。
4. 性能瓶颈与成本权衡
中心节点的处理能力成为网络吞吐量的天花板。高性能企业级交换机虽能缓解瓶颈，但其采购成本可能占整体网络投资的30%-50%。
中心节点：
核心设备：通常是交换机或集线器，作为网络的中央枢纽。
功能：负责数据的集中处理、转发以及网络流量的控制。所有外围设备的数据传输都必须经过中心节点。
外围设备：
终端设备：如计算机、服务器、打印机、IP电话等，这些设备通过独立的链路连接到中心节点。
特点：每个外围设备都直接与中心节点相连，不与其他外围设备直接通信。
传输介质：
物理链路：用于连接中心节点和外围设备的物理线路，如双绞线（Cat5e、Cat6、Cat6a、Cat7等）、光纤等。
选择依据：传输介质的选择取决于网络的需求，包括传输距离、带宽要求、成本等因素。
网络协议：
通信规则：如IEEE 802.3以太网协议，确保数据在星型拓扑中的正确传输和接收。
作用：网络协议定义了数据格式、传输速率、错误检测与纠正等规则，保证网络的正常运行。
1. 结构特点
总线型拓扑：所有设备通过一条共享的总线（如同轴电缆）连接，形成线性结构。一旦总线出现故障，整个网络将受到影响，单点故障风险较高。
星型拓扑：所有设备均连接至一个中心节点（如交换机或集线器），形成以中心为核心的辐射状结构。中心节点故障会影响其直接连接的设备，但通常可通过冗余设计提升可靠性，单点故障影响相对可控。
2. 可靠性
总线型拓扑：若总线缆线断裂或出现严重干扰，整个网络可能瘫痪，故障排查也较为困难。
星型拓扑：某条分支线路故障通常仅影响该分支上的设备，不影响其他部分，便于隔离与修复。
3. 扩展性
总线型拓扑：扩展简单，只需将新设备接入总线即可，但受总线长度与信号衰减限制，设备数量与距离有上限。
星型拓扑：扩展灵活，只需从中心节点引出新线路即可支持大量设备，更适合规模化部署与结构化布线。
4. 成本
总线型拓扑：初期成本较低，主要依赖一条主干电缆，无需中心设备。
星型拓扑：需要中心交换设备及较多连接线缆，布线与设备成本较高，但长期维护与管理成本可能更低。
5. 适用场景
总线型拓扑：常见于早期局域网、临时测试网络、小型实验室或工业控制场景，适合设备少、结构简单的环境。
星型拓扑：广泛应用于现代企业网络、办公环境、数据中心及家庭网络，因其易于管理、故障隔离能力强，适合中到大型网络。
6. 管理与维护
总线型拓扑：网络变动时影响范围大，故障定位较困难，维护复杂度高。
星型拓扑：设备集中管理，故障容易定位与修复，支持模块化升级与监控。
案例1：金融行业高可用架构
某证券交易所采用双星型冗余设计：两台核心交换机通过虚拟化技术形成逻辑单设备，接入层交换机双上行连接至两个核心。当主用链路故障时，STP协议可在50ms内完成链路切换，确保交易系统零中断。
案例2：医疗物联网扩展
某三甲医院在星型骨干网基础上，通过无线控制器管理500+个AP，实现医疗设备、电子病历系统与智能终端的统一接入。中心交换机配置DHCP Snooping与DAI防御，有效阻断非法设备接入。
ProcessOn是一个在线绘图工具，支持绘制各种类型的网络拓扑图，提供了大量的网络拓扑图模板，同时支持多人在线协作编辑。
1. 登录ProcessOn，进入个人文件页，选择新建流程图。

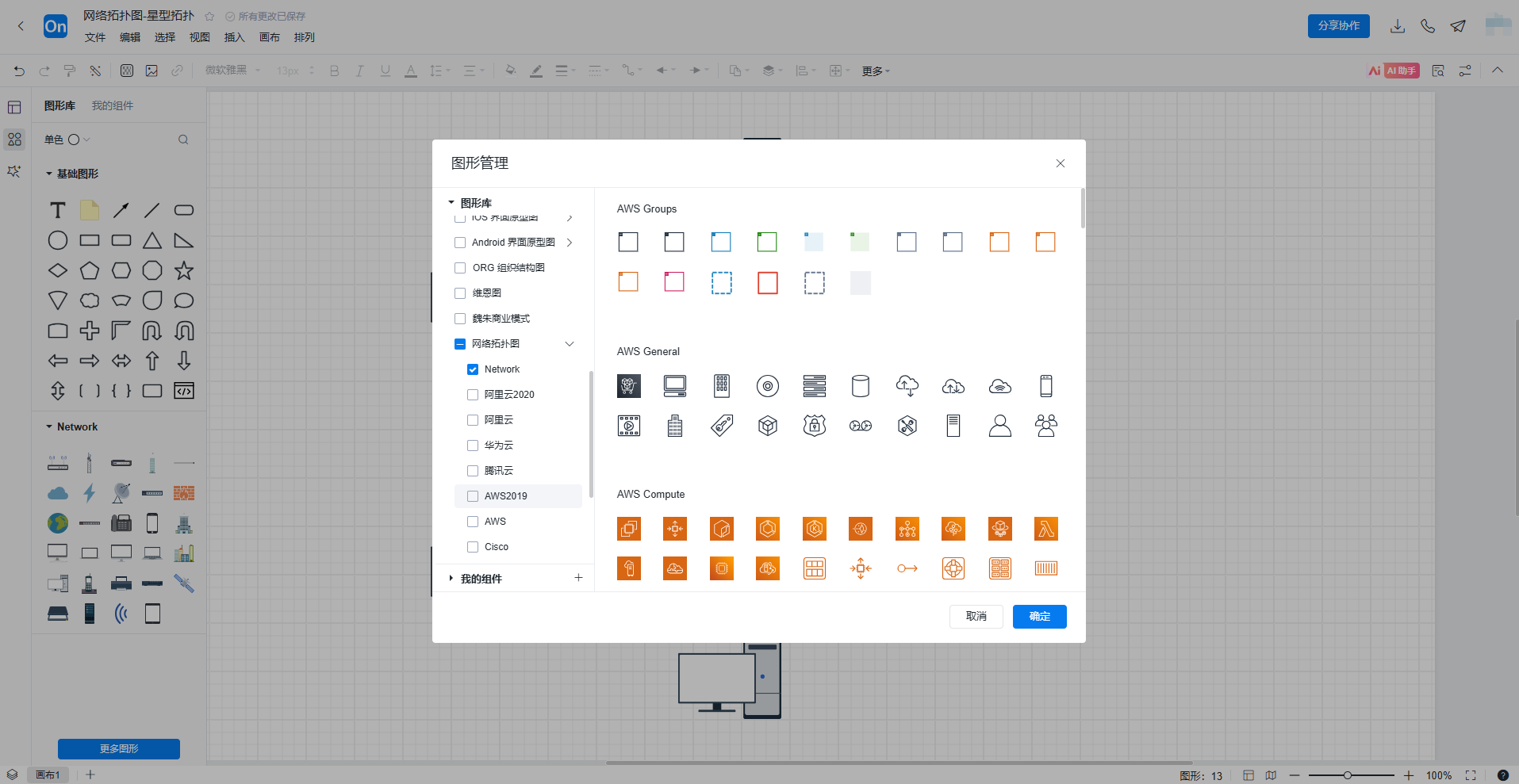

2. 点击左下“更多图形”，根据企业需求选择网络拓扑图图标类型。

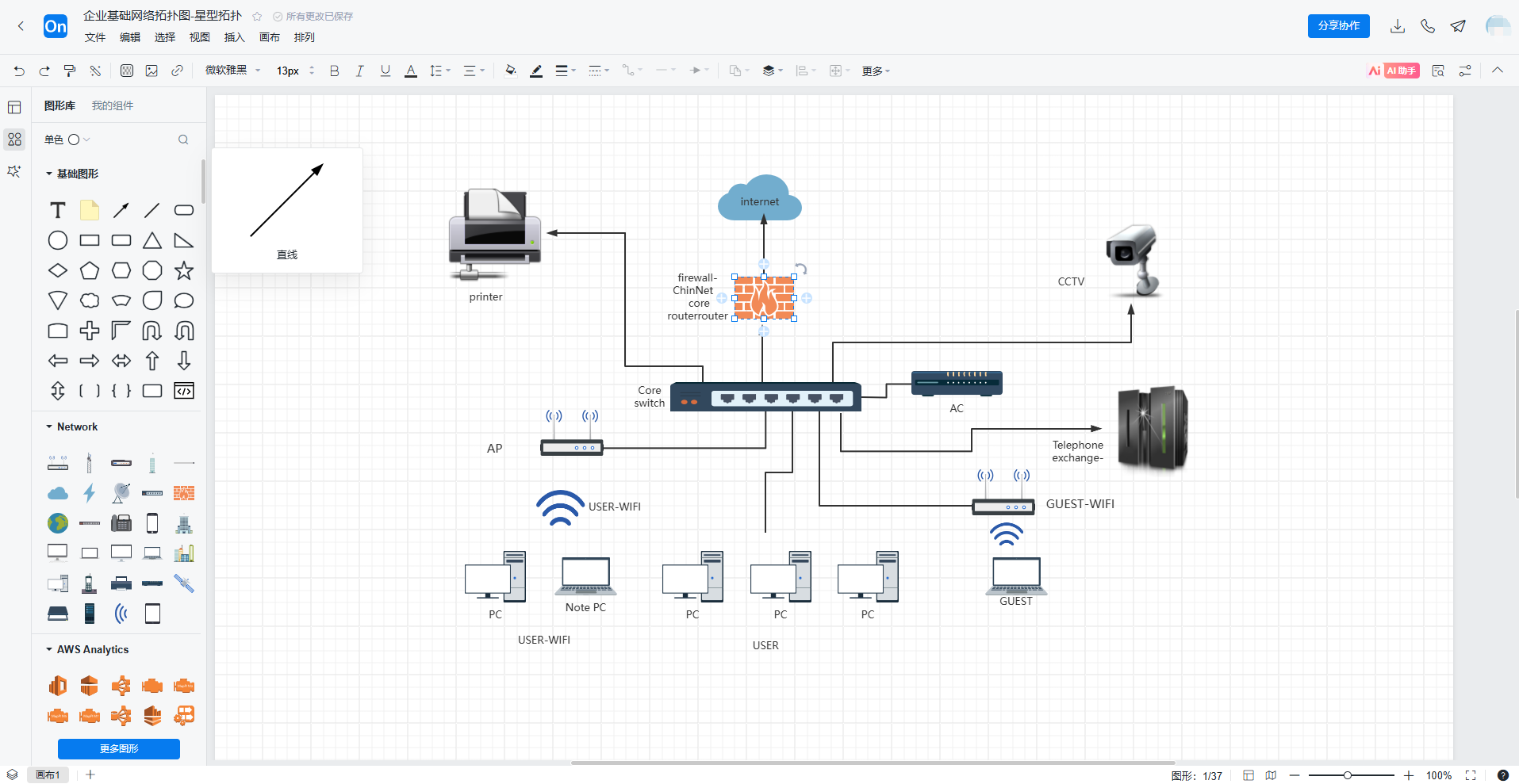

3. 拖拽设备图标（交换机、计算机、服务器等）至画布，用连接线连接。添加连接设备，用颜色区分不同设备角色。
4. 完成拓扑图制作后，点击页面右上角的“导出”按钮，选择合适的导出格式（如 PNG、JPEG、PDF 等），将拓扑图保存到本地。还可以点击“分享”按钮，生成分享链接，方便将图表分享给同事或客户。

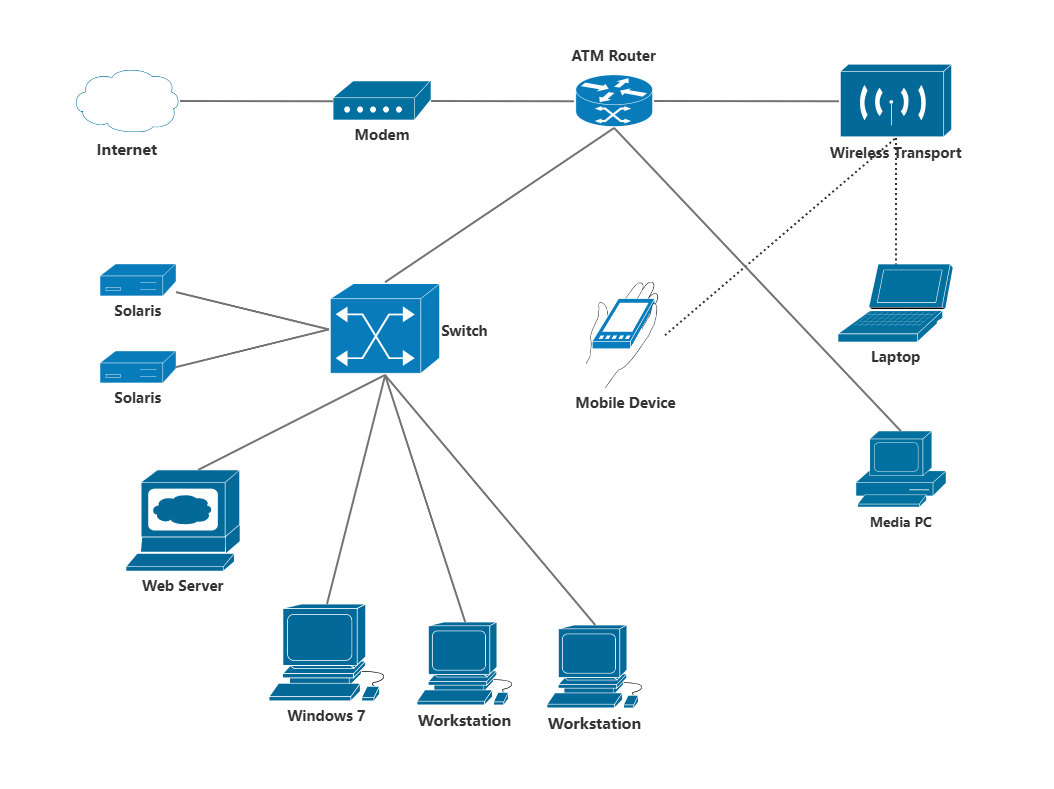

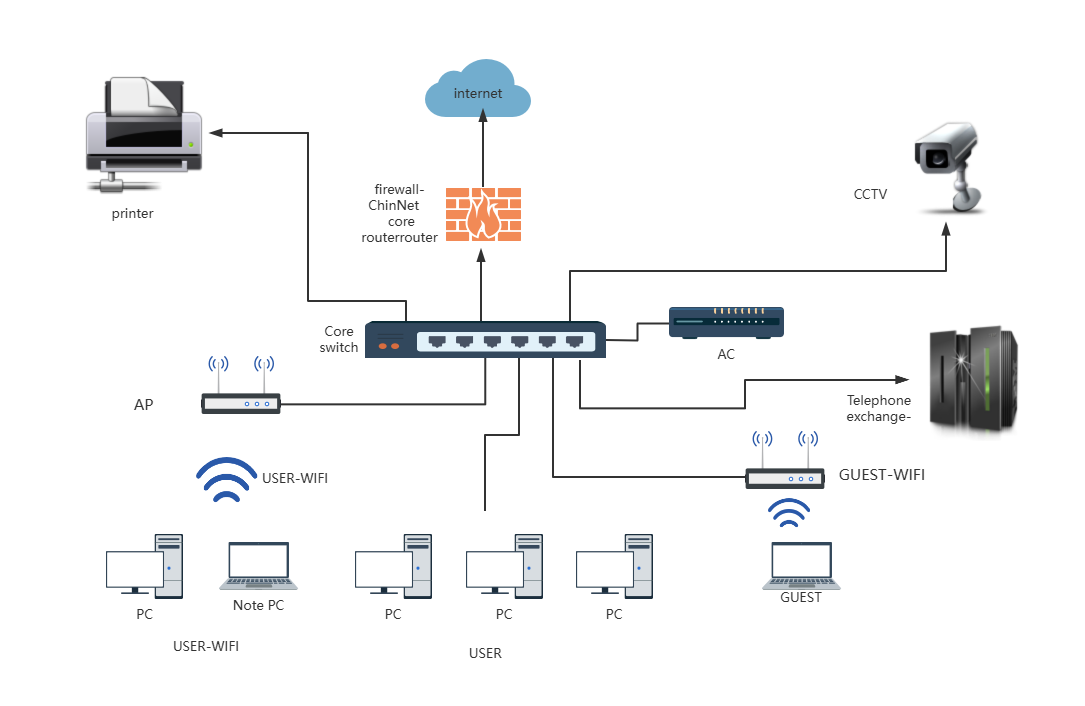

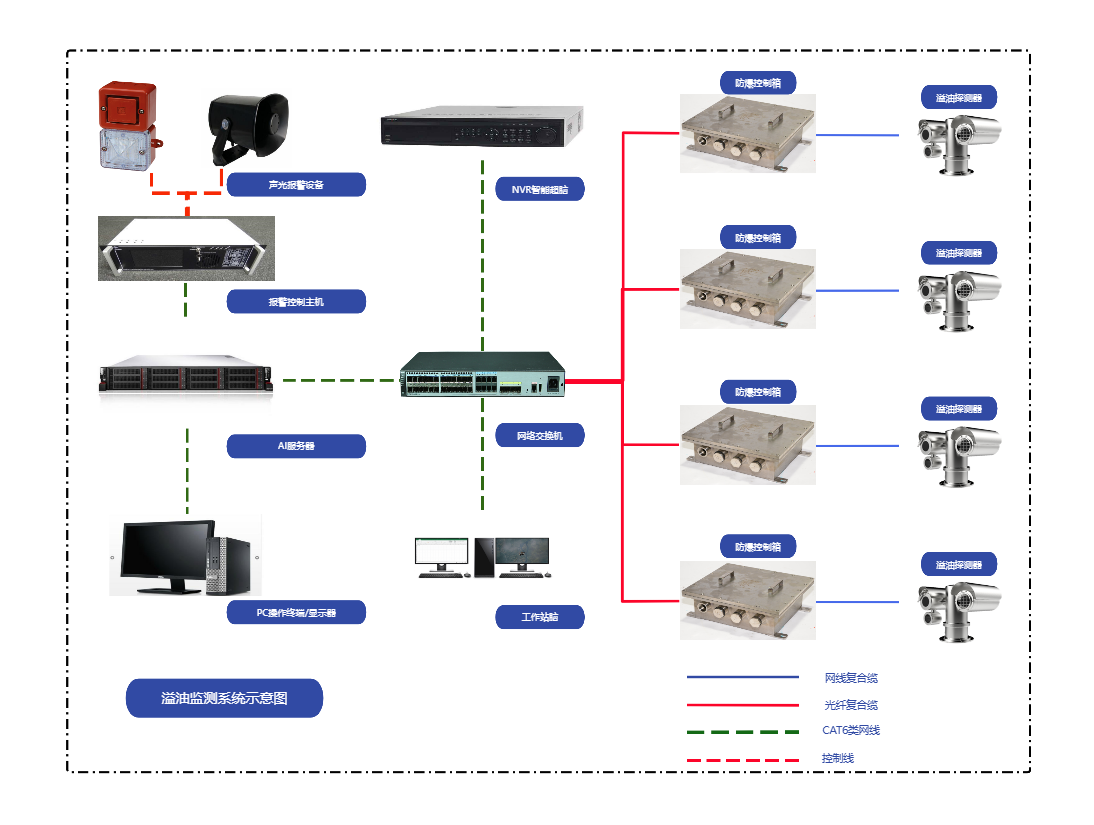

以下是ProcessOn模板社区内部分星型拓扑图模板的分享。
在数字化浪潮不断推进的今天，星型拓扑结构以其独特的优势，继续在网络架构领域发挥着举足轻重的作用。其集中式管理、高可靠性、灵活扩展能力，使得它成为现代网络设计的首选方案之一。
