在数字化转型的浪潮中，企业积累的数据量呈指数级增长。然而，很多组织面临“数据越多，决策越难”的困境：数据散落在不同的业务系统、格式不统一、质量参差不齐、血缘关系模糊。如何让数据变得可见、可懂、可用？答案之一就是数据架构图。
数据架构图是描述企业数据资产的来源、存储、流动、转换、消费以及治理规则的可视化模型。它不仅是技术文档，更是业务与技术之间达成共识的“通用语言”。本文将系统介绍数据架构图的定义、作用、绘制方法等，帮助你在工作中高效应用这一工具。
数据架构图是对企业数据管理架构的图形化表达，它展示了数据从产生到消亡的全生命周期中，所涉及的系统、组件、角色、流程及其相互关系。数据架构图通常包括以下内容：
数据源：数据从哪里来（业务系统、物联网、第三方API、日志文件等）。
数据存储：数据存放在哪里（数据湖、数据仓库、数据集市、关系型数据库、NoSQL等）。
数据处理：数据如何流转、转换（ETL/ELT管道、流处理、批处理）。
数据消费：数据被谁使用（BI报表、数据科学模型、业务应用、外部系统）。
数据治理：数据标准、质量规则、元数据管理、安全与隐私控制。
与软件架构图关注“系统如何运行”不同，数据架构图聚焦于“数据如何流动与管理”。它是数据治理、数据集成、数据中台建设等项目的必备蓝图。
很多企业经过多年信息化建设，形成了CRM、ERP、SCM等多个独立系统，数据彼此隔离。数据架构图可以直观展示各系统之间的数据交互关系，帮助识别冗余采集、重复存储和口径不一致等问题。
没有清晰的数据架构，数据治理就如同“盲人摸象”。通过数据架构图，可以明确每类数据的属主、来源、质量指标和生命周期管理策略，为数据标准制定和血缘追溯提供基础。
业务人员关心的“客户信息”“订单明细”等概念，在数据架构图中可映射到具体的表、字段和加工逻辑。一张图让业务人员和数据工程师在同一页面上对话，减少需求理解偏差。
当企业需要建设数据中台或进行数据湖升级时，数据架构图可以帮助架构师评估现有数据流瓶颈，选择合适的存储引擎、计算引擎和集成工具。
对于金融、医疗、政务等行业，监管机构常要求企业提供数据流向图，以证明其对敏感数据的保护措施。数据架构图是合规审计的重要交付物。
面向CTO：突出数据对业务价值的支撑，强调技术选型合理性。
面向数据工程师：展示详细的组件、版本、数据流向、依赖关系。
面向审计：体现数据安全、隐私保护机制。
系统清单：所有涉及的数据源、中间件、数据库、平台。
数据流描述：每个数据集的抽取频率（实时/小时/天）、数据量、转换规则。
接口信息：API、JDBC、消息队列等连接方式。
治理要求：数据质量SLA、保留周期、合规要求。

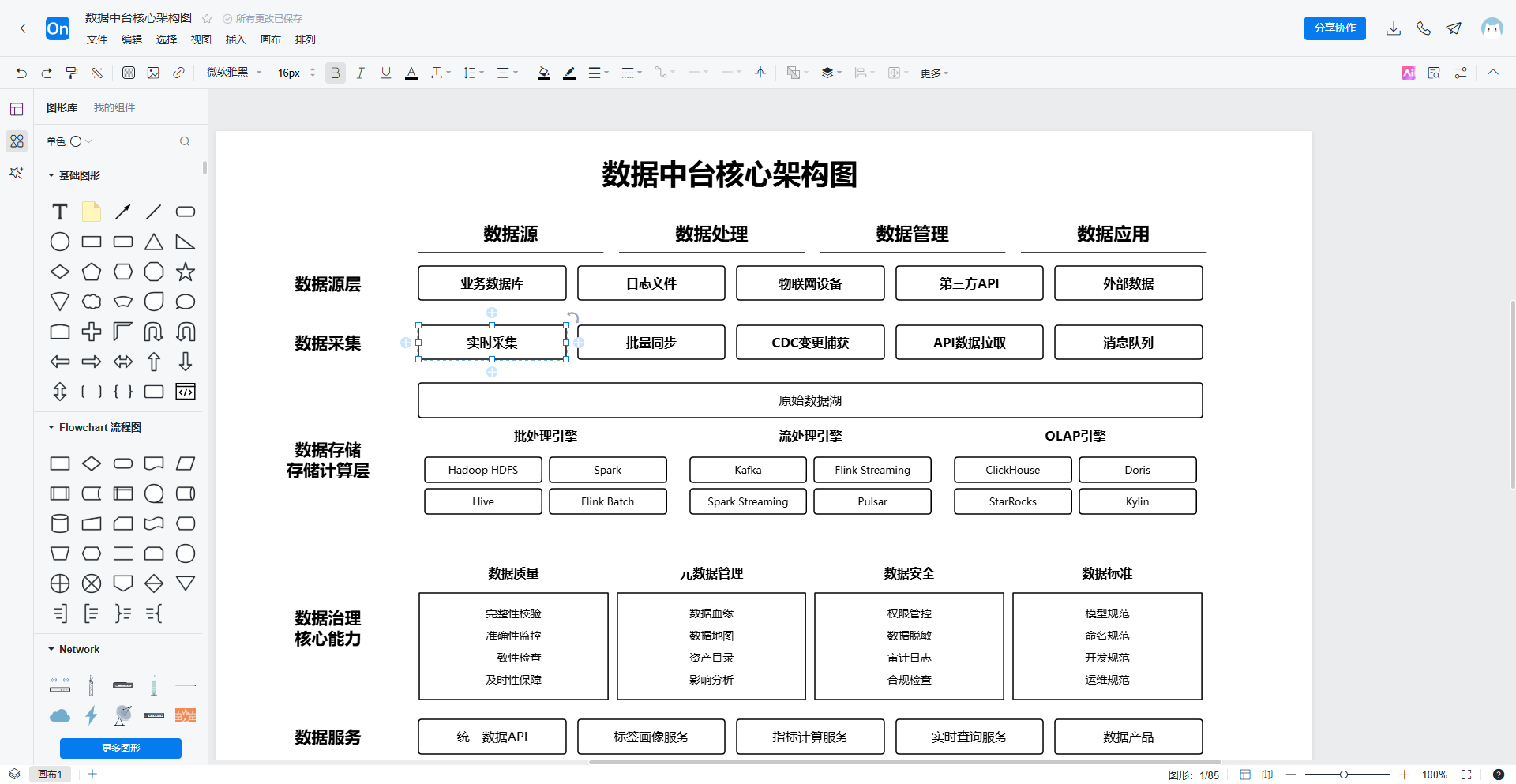

推荐使用ProcessOn等在线图表工具，原因如下：
提供丰富的数据架构图模板（数据湖、数据仓库、数据集成等），可一键复用。
支持拖拽式绘制，自动对齐，内置AWS、Azure、阿里云等图标库。
团队协作功能允许多人同时编辑，并留下评论。
导出格式多样（PNG、PDF、SVG），方便嵌入文档。
确定分层：通常按照“数据源 → 数据采集 → 数据处理 → 数据存储 → 数据服务 → 数据消费”的横向分层布局。也可以采用“底层→中层→应用层”的纵向堆叠。
放置组件：将每个系统/工具用矩形表示，标注名称和版本。
添加注释：对于非标准组件或复杂转换逻辑，添加文本框说明。
检查完整性：确保每条业务线的数据入口和出口都清晰，没有“神秘的黑盒”。
美化与导出：统一配色（建议使用不同颜色区分不同技术栈或环境），添加标题、图例、日期和作者。

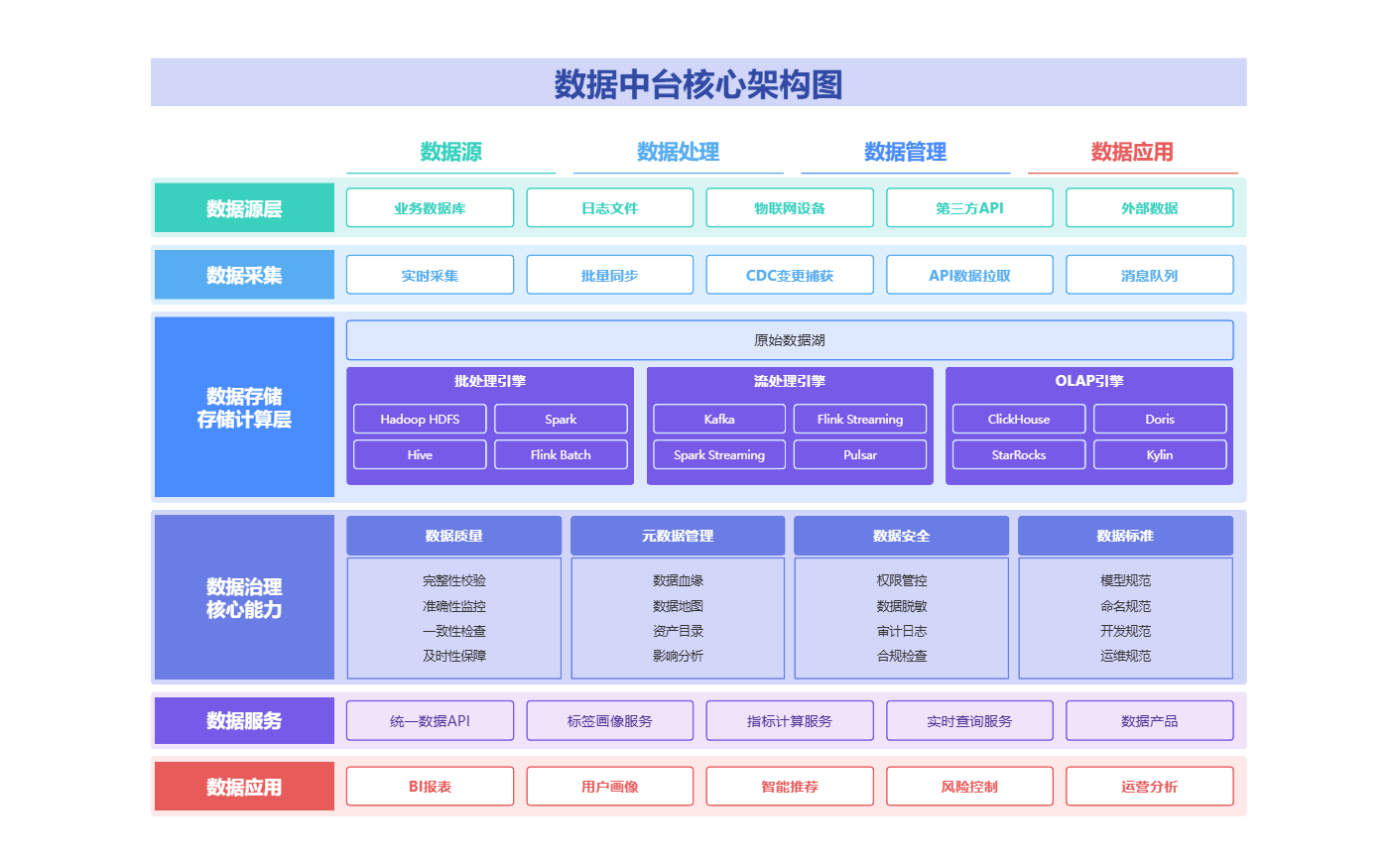

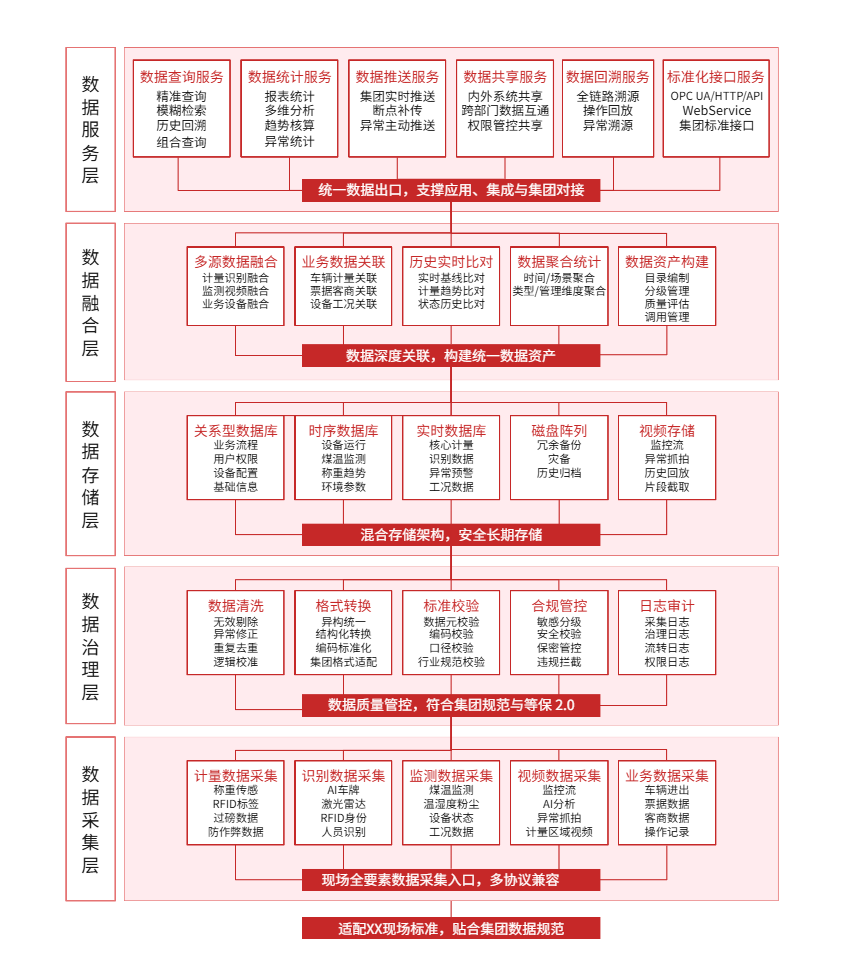

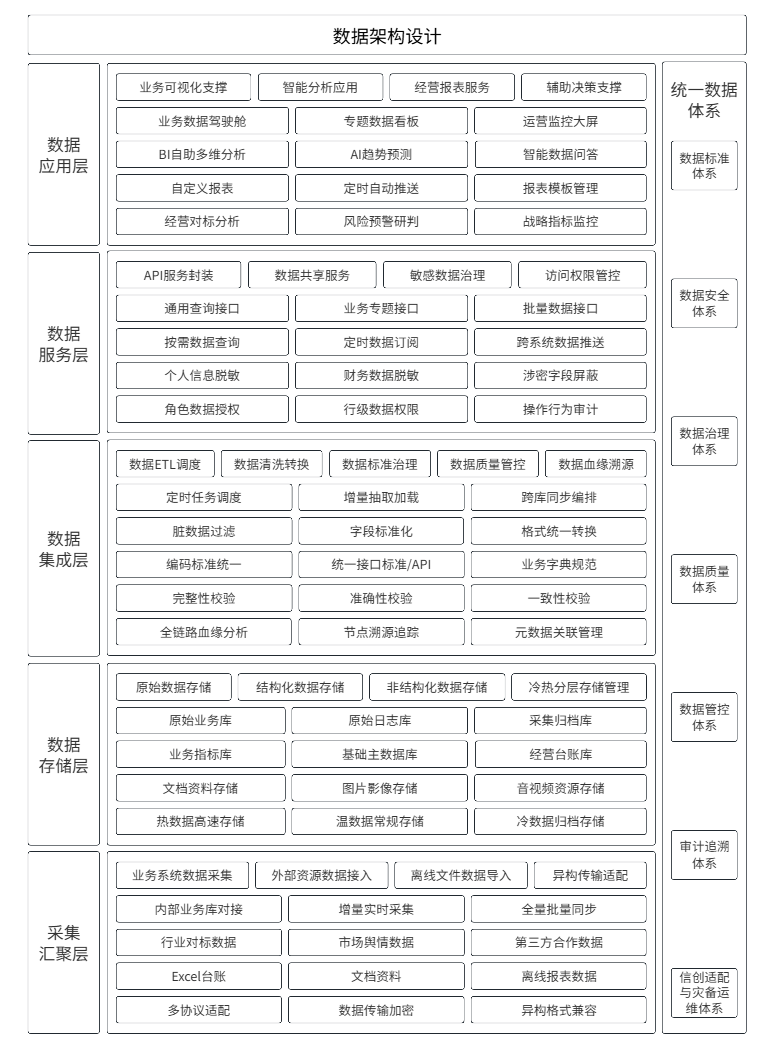

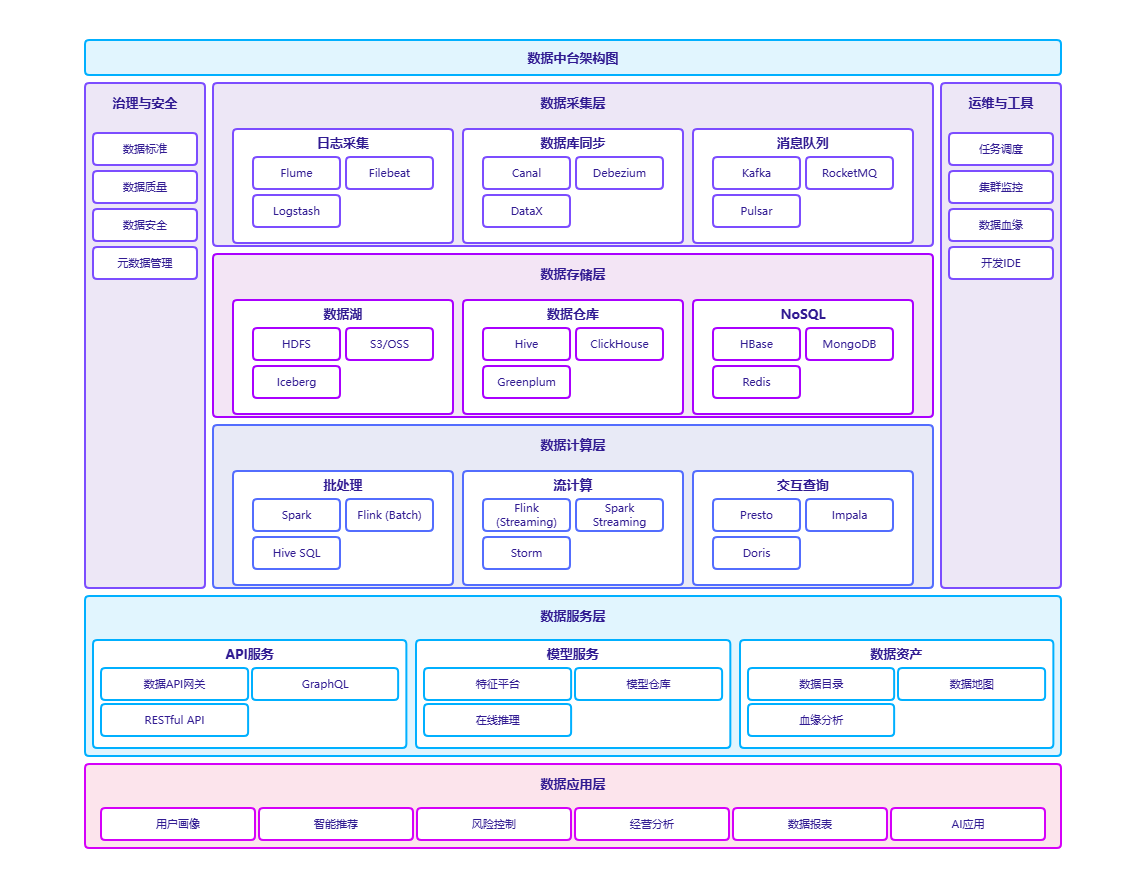

ProcessOn社区内包含丰富的数据架构图模板和示例可供参考，同时支持克隆使用，提高绘图效率。以下是部分模板分享。
数据架构图并非一次性产物，而是伴随数据平台演进的生命周期资产。定期审查数据架构图，可以发现数据冗余、性能瓶颈和安全隐患，从而驱动技术升级和治理优化。而对于个人职业发展而言，能够清晰描绘数据架构图的工程师或分析师，往往在跨团队协作和架构设计评审中占据主动。
一张优秀的数据架构图，能让复杂的数据世界变得有序、透明、可控。不妨从今天开始，为你负责的数据系统绘制第一版架构图，你可能会发现许多之前被忽视的细节和优化机会。
