后端开发中，代码解决的是“怎么做”的问题，而图表解决的是“做什么”和“为什么这么做”的问题。
图表是后端开发者的“系统透视镜”——它让看不见的调用变得可见，让说不清的架构变得可讲，让记不住的关系变得可查。 本文从后端开发特有的痛点出发，梳理6种真正解决问题的图表类型——每一张图都对应一个后端开发中真实存在的困境。
单体架构时代，系统结构很简单——一个应用、一个数据库，依赖关系一目了然。但微服务架构下，服务数量从几个膨胀到几十甚至上百个，服务之间的调用关系编织成一张谁也看不清的网。
超过67%的企业在使用微服务后，面临服务依赖混乱、部署链路不透明等问题。一个典型的电商系统可能有订单服务、支付服务、库存服务、用户服务、物流服务、消息服务……你知道A调用了B，但A是否间接依赖了C？B挂了会影响多少个上游服务？这些问题靠“看代码”根本回答不了。
微服务拓扑图通过节点（服务）和边（调用关系） 的形式，将微服务系统的依赖结构可视化。它不是静态的架构图，而是可以动态反映服务之间实时调用频次、延迟分布和健康状态的可观测性工具。
一张好的微服务拓扑图能回答三个核心问题：
谁依赖谁？ —— 一眼看出所有服务的上下游关系
谁在拖后腿？ —— 高延迟或高错误率的服务节点自动高亮
谁挂了影响最大？ —— 找出系统中的关键节点和单点故障风险
场景一：故障根因分析。 系统出现大面积超时，传统的排查方式是逐台看日志、逐个服务查监控。有了微服务拓扑图，你看到的是：流量从API网关进入→经过订单服务→调用支付服务→支付服务调用第三方支付通道——而第三方支付通道的节点显示为红色（异常）。3秒钟定位根因，而不是3小时。
场景二：循环依赖检测。 服务A调用服务B，服务B调用服务C，服务C又调用服务A——这在代码层面很难发现，但在拓扑图上，一个环形的箭头结构一目了然。
场景三：容量规划。 拓扑图上每个节点的流量大小用线条粗细表示，哪个服务是流量枢纽、哪个服务需要优先扩容，视觉上直接呈现。
按业务域或分层对服务进行分组，避免所有节点平铺
用颜色表示服务状态（绿色=正常、黄色=警告、红色=故障）
连线粗细表示调用频次，连线颜色表示延迟高低
区分同步调用（实线）和异步消息（虚线）
后端开发中最难调试的问题，往往不是“这段代码写错了”，而是“整个调用链路中，到底是哪个环节出了问题” 。
一个用户下单的请求，可能穿越：前端→API网关→订单服务→支付服务（调用第三方）→库存服务→消息队列→物流服务→数据库。这7个环节中任何一个出问题——超时、返回错误、数据不一致——最终用户看到的都是一个模糊的“系统异常，请稍后再试”。
更麻烦的是，这些调用可能是同步的（等待返回），也可能是异步的（发消息后不管）；可能有重试机制，也可能有超时熔断。如果不把完整的调用时序画出来，你根本无法判断“这个Bug到底该找谁”。
时序图以纵向时间轴和横向参与者为框架，清晰展示多个系统之间按时间顺序的消息传递过程。它是后端对齐接口、排查分布式问题、设计异步流程的最佳工具。

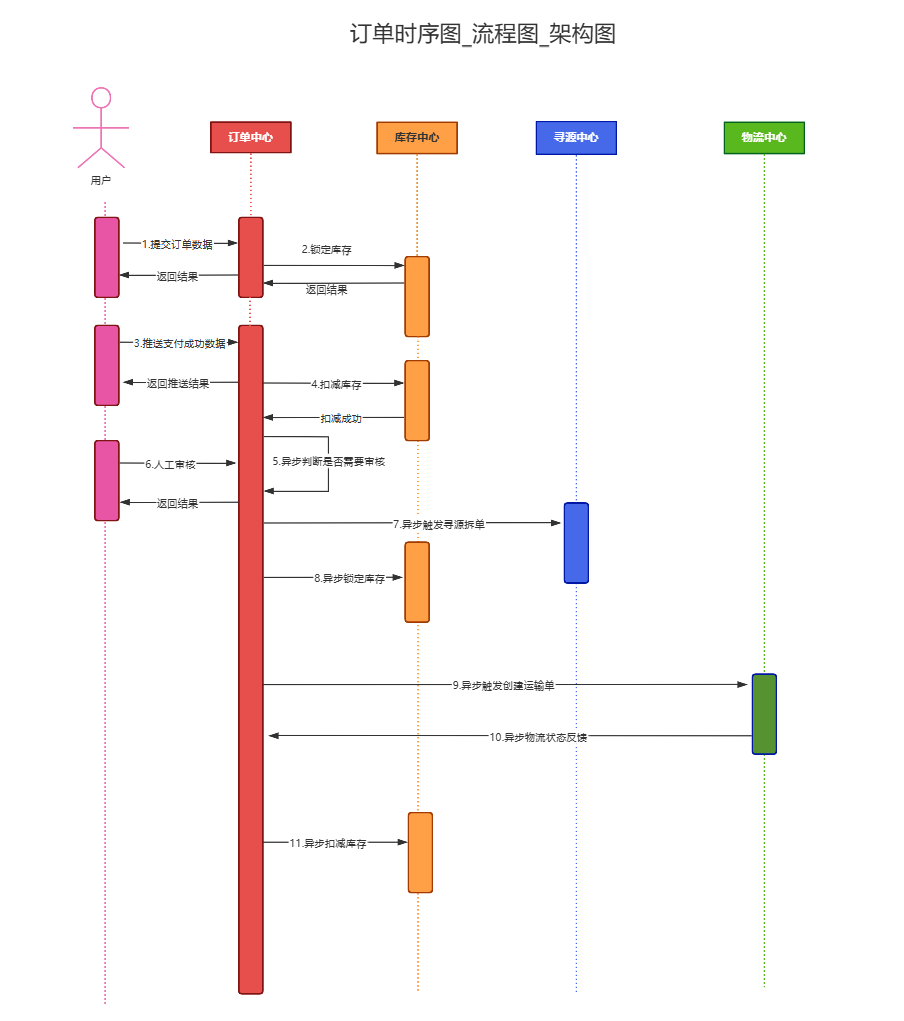

场景一：支付流程的完整时序。 用户发起支付→订单服务创建订单（状态：待支付）→调用支付服务→支付服务调用第三方支付通道→第三方返回支付结果→支付服务回调订单服务→订单服务更新订单状态→订单服务发送“支付成功”消息到MQ→库存服务消费消息扣减库存→物流服务创建发货单。每一步的发起者、接收者、消息内容和时序关系全部可视化。
场景二：分布式事务的Saga模式。 Saga模式将长事务拆分为多个本地事务，每个事务有对应的补偿操作。时序图可以清晰展示：订单创建→库存扣减→支付扣款→（如果支付失败）→库存补偿→订单取消。成功路径和失败路径在时序图上用alt和opt片段分别呈现。
参与者按调用顺序从左到右排列，发起方在最左侧
同步消息用实线箭头，返回消息用虚线箭头
用alt（条件分支）和opt（可选分支）片段表示不同场景
在每个消息上标注耗时，便于性能分析
前端代码部署相对简单——打包上传到CDN就完事了。但后端部署是一个涉及容器、集群、网络、存储、配置的复杂系统工程。
你的Spring Boot应用跑在几个Pod上？每个Pod分配多少内存？数据库是主从架构还是集群？Redis和应用程序部署在同一台机器上吗？API网关前面有几层负载均衡？这些问题如果靠口头描述，谁也记不住全部细节。更糟糕的是，开发环境、测试环境、预发布环境、生产环境的部署结构往往不同——“测试环境好好的，怎么上了生产就挂了”的根源，往往就在部署差异上。
部署图展示系统的物理部署结构——软件组件分布在哪些硬件/容器节点上、节点之间如何通信。它是连接“代码设计”与“系统运行”的桥梁，让“代码怎么变成线上服务”这件事变得清晰可见。

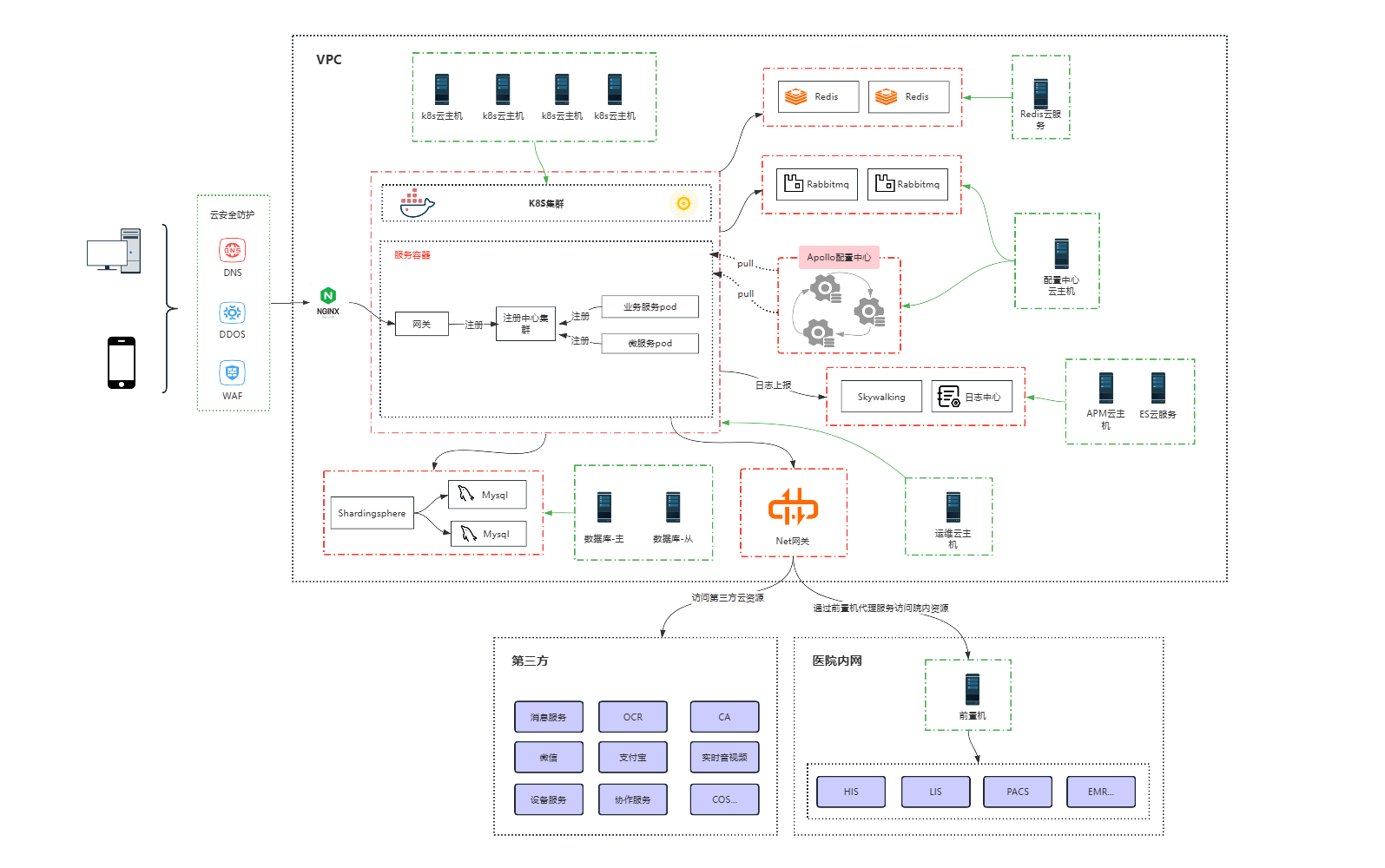

场景一：容器化部署架构。 客户端请求→K8s Ingress（流量入口）→K8s Service（服务发现和负载均衡）→Pod集群（运行服务实例）→持久化存储（PV/PVC）。部署图上标注每个组件的副本数、资源配额和网络策略。
场景二：混合云部署。 核心业务部署在私有云（数据主权要求），弹性计算资源部署在公有云（应对突发流量），跨云通信通过消息队列异步解耦。部署图清晰展示哪些服务在云上、哪些在云下、跨云流量怎么走。
节点用立方体表示（物理机/虚拟机/容器），内部组件用矩形表示
标注节点的操作系统、运行环境和资源配置
通信路径上标注协议（HTTP/gRPC/Redis协议）和端口
不同环境用不同颜色区分
后端开发的根基是数据。表结构设计错了，后面所有的代码都是在错误的根基上盖楼。但数据库设计有一个天然的难题：业务方用业务语言描述需求，开发者要用数据库语言设计表结构——这中间需要一个翻译过程。
更现实的问题是，当系统涉及多个服务、多个数据库时，每个服务各自的数据模型散落在不同的代码仓库中。没有人能在一张图上看到“全貌”。新人入职后要花几周时间，逐个翻阅代码才能搞清楚“订单表到底有哪些字段、用户表和订单表是怎么关联的”。
没有ER图，数据模型就只存在于代码里，而不是团队的共识里。

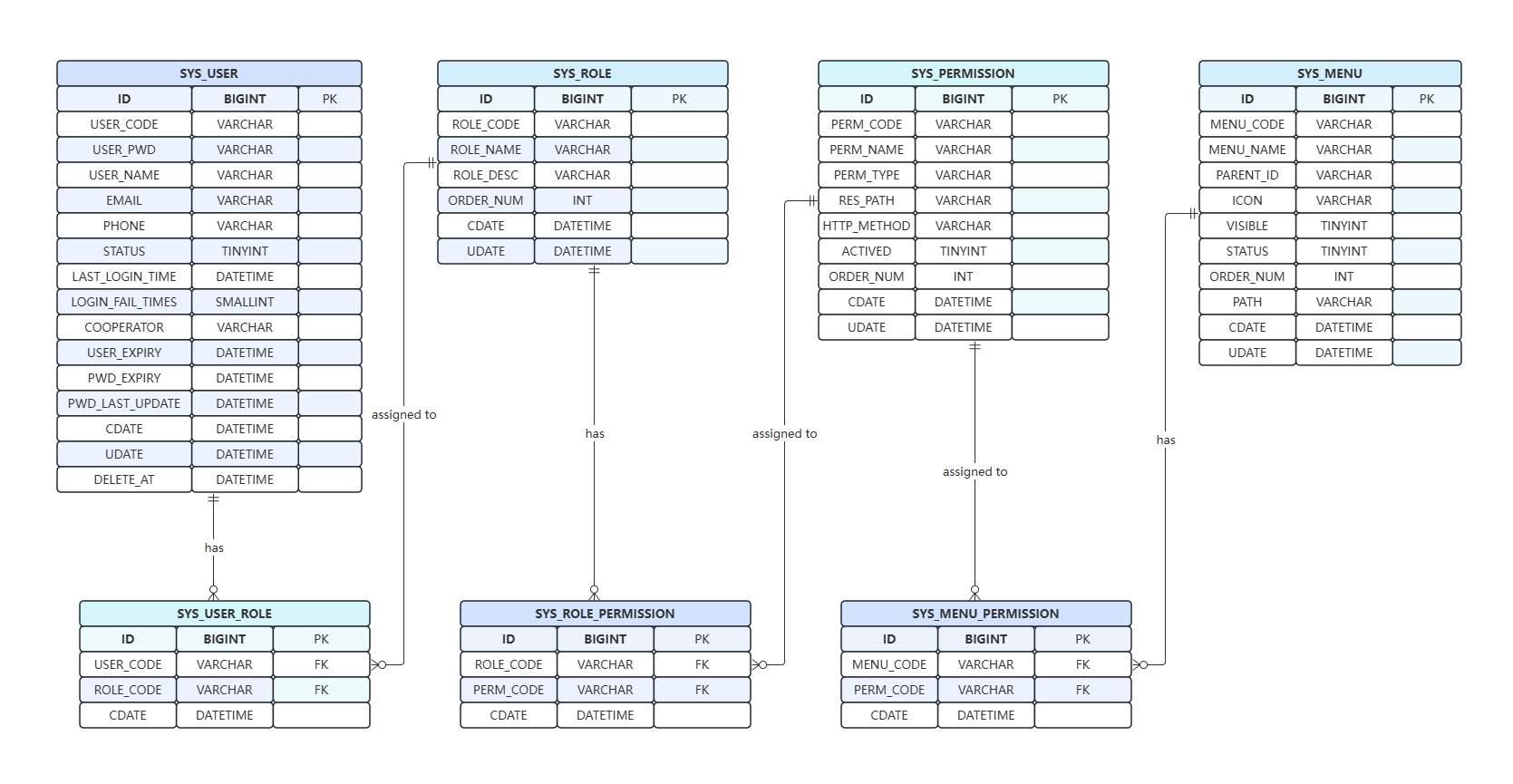

ER图（Entity-Relationship Diagram，实体-关系图）用于设计数据库结构，定义实体（表）、属性（字段）和实体之间的关系。它是从“业务需求”到“数据库表”的标准翻译工具，也是团队对数据模型达成共识的可视化载体。
场景一：新功能的数据模型设计。 产品提出“增加优惠券功能”，后端开发先用ER图设计新表——优惠券表、用户领券记录表、订单优惠券使用表。画完之后发现“用户领券记录”和“订单优惠券使用”之间存在冗余关系，在画图阶段就优化掉了，而不是写到一半才发现。
场景二：数据库变更影响分析。 计划在订单表上增加一个字段，但不确定会影响哪些上下游。ER图清晰地展示了订单表被哪些服务使用、与哪些表关联——变更影响范围在图上直接呈现，评估成本大幅降低。
实体用矩形、关系用菱形、属性用椭圆——保持标准符号体系
在实体与关系的连接线上标注基数（1:1、1:N、M:N），避免模糊标注
按业务域分模块绘制，避免单张图信息过载
标注主键（PK）和外键（FK）
后端开发中有一个常见但隐蔽的问题：你改了A服务的一张表，B服务的缓存突然就失效了；你在订单服务加了字段，报表服务的数据就对不齐了。
这些问题的根源在于：数据从来不是静止的——它在多个服务、多个数据库、多个缓存层之间不断流转。但大多数开发者只了解自己负责的那一小段数据路径，对整个数据生命周期缺乏全局视角。
当数据出现了问题（数据不一致、数据丢失、延迟过高），你不知道该沿着哪条路径去追。你掌握了每张表的结构，却不知道数据怎么从起点走到终点。

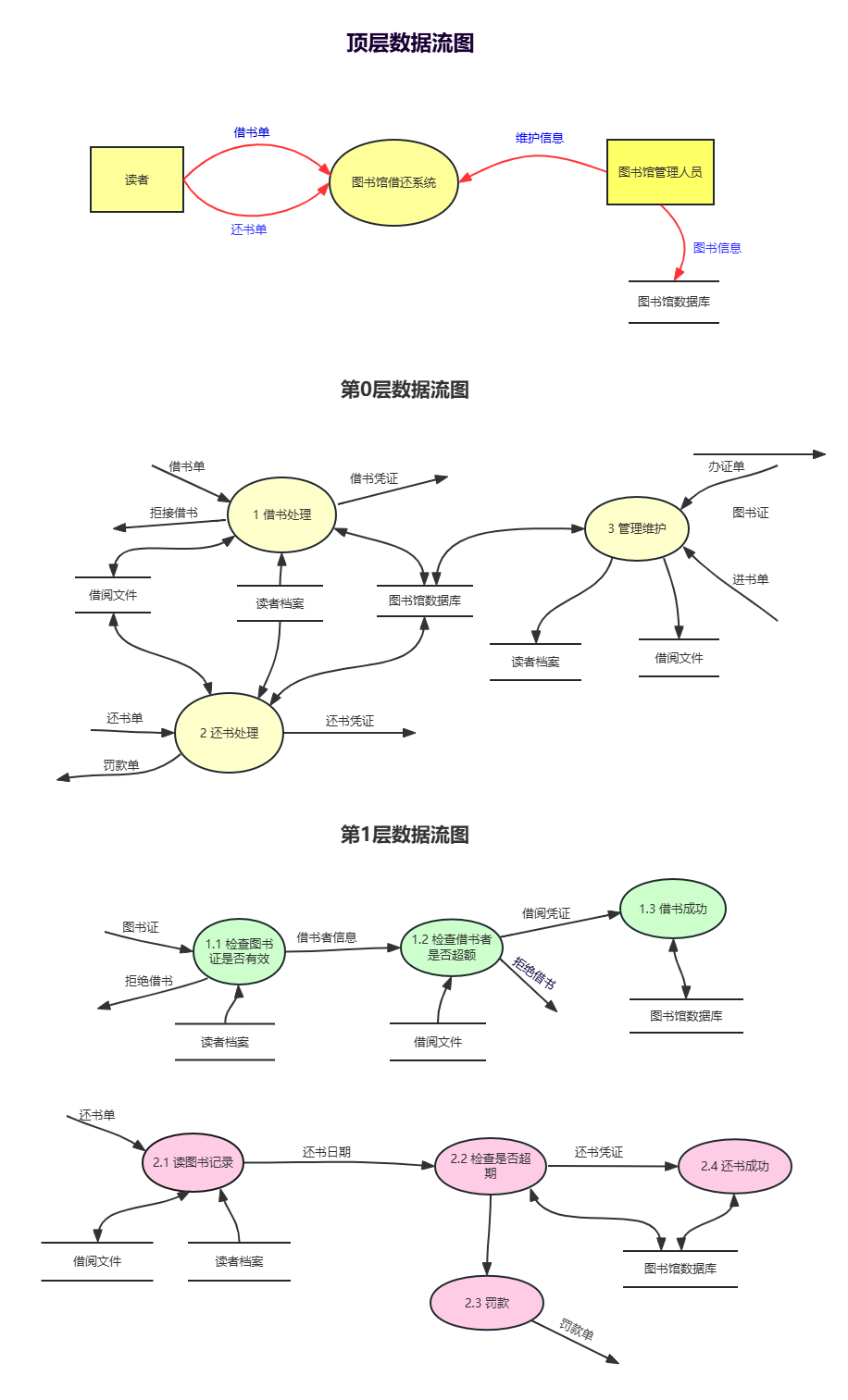

数据流图（Data Flow Diagram, DFD）展示数据在系统各组件之间的传递、转换和存储路径。它回答三个核心问题：数据从哪来、经过了谁、最终去了哪。它不是静态的数据模型，而是动态的数据旅程。
场景一：数据流图优化接口设计。 某电商平台在订单处理链路中引入数据流图后，发现用户身份信息在三个服务中被重复解密，导致平均响应时间增加80毫秒。优化后，通过统一认证网关集中处理，整体性能提升19%。数据流图的价值就在于揭示“看不见的冗余”。
场景二：数据一致性排查。 某金融产品发现用户余额和订单金额对不齐，用数据流图追查后发现：账户变更产生的“事件溯源”流经4个服务，其中第三个服务在数据转换时丢失了一条属性。数据流图让排查从“大海捞针”变成了“按图索骥”。
用圆形或圆角矩形表示“处理过程”，用矩形表示“外部实体”
用开放矩形表示“数据存储”（数据库/文件/缓存）
箭头表示数据流向，标注数据内容（如“订单信息”“支付结果”）
分层绘制——高层（Context Diagram）展示系统级数据流，低层（Level 1/2）展示模块级数据流
后端系统日益复杂——微服务数量增加、中间件种类繁多、云环境配置各异。当一个系统有几十个服务、十几种中间件、跨多个可用区部署时，没有一个人能用语言完整描述这个系统长什么样。
这种困境会引发一系列连锁反应：新人在方案讨论会上只能听懂30%的内容；故障发生时判断不出当前问题属于“业务逻辑问题”还是“基础设施问题”；技术选型讨论时，每个人心中对系统边界有完全不同的定义。

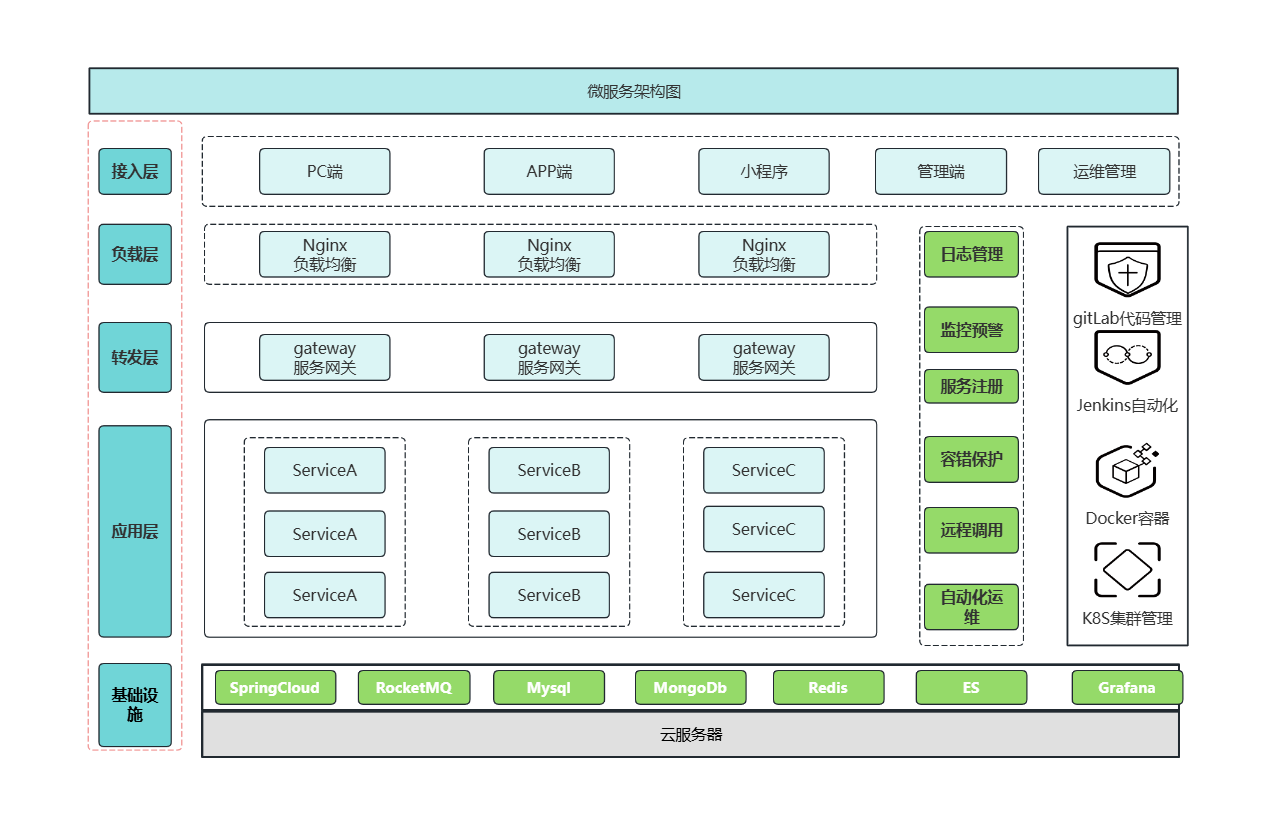

架构图是系统的“总览地图”，展示系统分几层、每层做什么、关键模块在哪里、技术选型是什么。它不是服务于某个特定场景（如排查故障、设计数据库），而是回答最基础的那个问题：这个系统长什么样？
一张好的架构图应该让读者在30秒内理解系统的整体结构，在2分钟内找到他关心的那部分模块的位置。
场景一：技术方案评审。 一张架构图是评审会的核心材料。当你在图上标注了“接入层→业务层→中间件层→数据层”的分层结构和各层的技术栈时，评审者可以直观评估方案的合理性，而不是想象你的描述。
场景二：模块边界定义。 当订单服务和支付服务之间边界模糊时，架构图上清晰的模块划分和箭头方向（只允许哪边调用哪边）直接给出了答案。
分层是架构图的核心——每层职责单一、边界清晰
箭头方向代表数据流或调用方向，保持一致，避免混乱
不要在单张架构图里塞入所有技术细节（如端口号、配置文件路径）
标注关键的技术选型，如“Spring Cloud”“Kubernetes”“Redis Cluster”
以上6种图表类型覆盖了后端开发从架构设计到数据库建模、从服务治理到部署运维的核心场景。知道“画什么”是第一步，用什么工具画同样关键。
ProcessOn作为专业的在线作图与协作平台，为后端开发者提供了一站式的图表解决方案：
丰富的模板库：ProcessOn模板社区提供了微服务架构图、部署架构图、ER图、时序图、数据流图等多种后端高频图表模板，覆盖从系统架构到数据设计的完整场景。
多图表类型支持：无论是服务拓扑图、时序图、部署图、ER图、数据流图还是架构图，ProcessOn均支持专业绘制。
AI生成图表：输入文字描述即可一键生成流程图、时序图、架构图等，大幅降低制图门槛。
团队协作：支持多人实时在线协作，后端团队可以共同维护架构图和技术文档，每次修改自动保存历史版本。
Q1：后端开发者最应该优先掌握哪几种图表？
A：根据后端开发的实际痛点，建议优先掌握：服务拓扑图（破解微服务依赖混乱）、时序图（理清分布式调用链路）、ER图（数据库设计的工程语言）、架构图（系统总览）。这四种图表直接对应后端开发中最常见的四个困境——服务依赖看不清、调用链路理不清、数据模型对不齐、系统整体看不全。
Q2：时序图和流程图有什么区别？
A：流程图关注“一个系统内部”的控制流——输入→处理→判断→输出，解决的是“这个函数/模块内部怎么执行”的问题。时序图关注“多个系统之间”的消息传递顺序——谁先给谁发了什么、然后谁回复了什么，解决的是“分布式调用中哪个环节出了问题”的问题。后端开发中两者都需要——业务逻辑用流程图，分布式调用用时序图。
Q3：微服务拓扑图和架构图有什么区别？
A：架构图是静态的、设计阶段的产物——展示系统“应该”长什么样，强调的是分层、模块和技术选型。微服务拓扑图是动态的、运行阶段的产物——展示系统“实际”怎么调用，强调的是实时依赖关系、流量分布和健康状态。架构图是“设计蓝图”，拓扑图是“运行心电图”。
Q4：ER图在微服务架构中还有用吗？
A：更有用了。 微服务架构提倡“每个服务拥有独立的数据库”——这意味着数据模型不再集中在一个大图中，而是分散在多个服务各自的ER图中。ER图的价值从“画一张大图”变成了“画多张小图、理清它们之间的数据边界”。每个服务的ER图定义了该服务的数据主权范围，是服务拆分的核心依据。
Q5：数据流图和ER图有什么区别？
A：ER图关注“静态结构”——数据表长什么样、字段有哪些、表之间怎么关联，回答的是“数据长什么样”。数据流图关注“动态流转”——数据从哪来、经过了谁、去了哪，回答的是“数据怎么走”。两者互补——ER图是你设计数据库时的工具，数据流图是你排查数据问题、做数据治理时的工具。
Q6：ProcessOn能画后端专业的图表吗？
A：可以。ProcessOn支持服务拓扑图、时序图、部署图、ER图、数据流图、架构图等后端开发高频图表类型。模板社区提供了微服务架构图、部署架构图、ER图等现成模板，支持AI一键生成和团队在线协作。
