在数据分析与可视化领域，我们常常需要展示“流向”关系——比如资金从哪个渠道来源、经过哪些环节、最终流向了何处；或者能源如何从一次能源转化为终端消费；又或者用户从进入网站到最终转化的行为路径。这些复杂的分流、汇聚与转移关系，用普通的柱状图或饼图很难清晰表达。这时，桑基图（Sankey Diagram） 就派上了大用场。
本文将系统讲解桑基图的定义、起源、核心特征、应用场景，同时，我们将介绍如何利用ProcessOn等在线图表工具快速绘制专业的桑基图，让数据流动一目了然。
桑基图是一种用于可视化流量、能量或数量流动的特定类型的流程图。它由一系列从左侧流向右侧（或从上至下）的宽窄不同的带状线条组成，线条的宽度直接代表流量的大小。通过这种视觉隐喻，用户可以直观地看到资源在各个环节之间的分布、转移和损耗。
桑基图得名于爱尔兰裔英国工程师Matthew Henry Phineas Riall Sankey（马修·亨利·菲尼亚斯·里亚尔·桑基）。1898年，桑基在一篇关于蒸汽机能源效率的论文中首次使用了这种能量流图，用以展示煤炭输入的能量如何最终转化为有用功以及散失的热量。因此，这种图形也被称为“桑基能量流图”。
后来，桑基图的应用远远超出了热力学领域，被广泛用于经济学、物流、交通、生物学、环境科学、网络分析等众多领域。
流量宽度与数值成正比：每个流线的厚度代表流量的大小，观察者一眼就能看出哪些环节流量大、哪些环节损耗多。
方向性：通常从左到右表示流程的阶段，箭头指示流动方向。
节点：流动经过的点，可以是来源、中间环节或最终目的地。
守恒性：流入节点的总流量应该等于流出节点的总流量（除非节点内部有源或汇），这体现了能量守恒或物质守恒原则。
最经典的应用。展示发电厂从一次能源（煤、天然气、核能、可再生能源）输入到电力、热力、损耗等输出。例如，国际能源署（IEA）每年发布的世界能源流桑基图，直观显示了全球能源供应与消费格局。
追踪资金流向：从财政收入（税收、国债）到各部门支出（国防、教育、医疗），再到具体项目。政府部门或企业财务分析常用。
网站流量分析：流量来源（搜索引擎、社交媒体、直接访问）→ 着陆页行为 → 转化目标（注册、购买、下载）。这种桑基图可以帮助优化营销渠道组合。

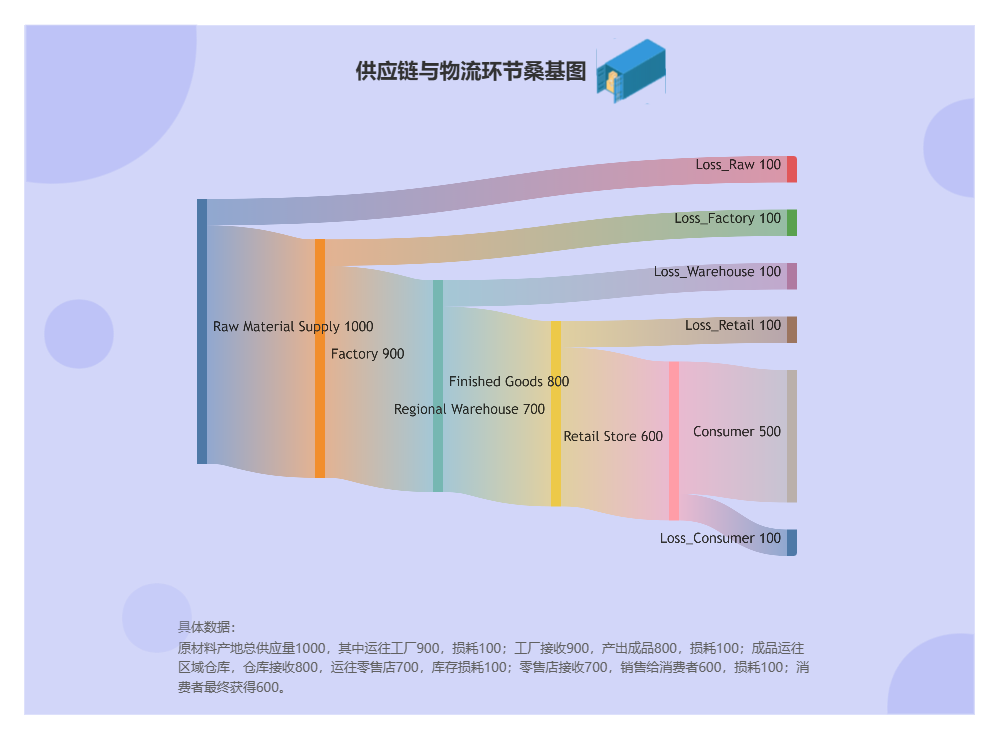

原材料产地 → 生产工厂 → 区域仓库 → 零售店 → 消费者。桑基图可以显示每个环节的库存损耗或效率。

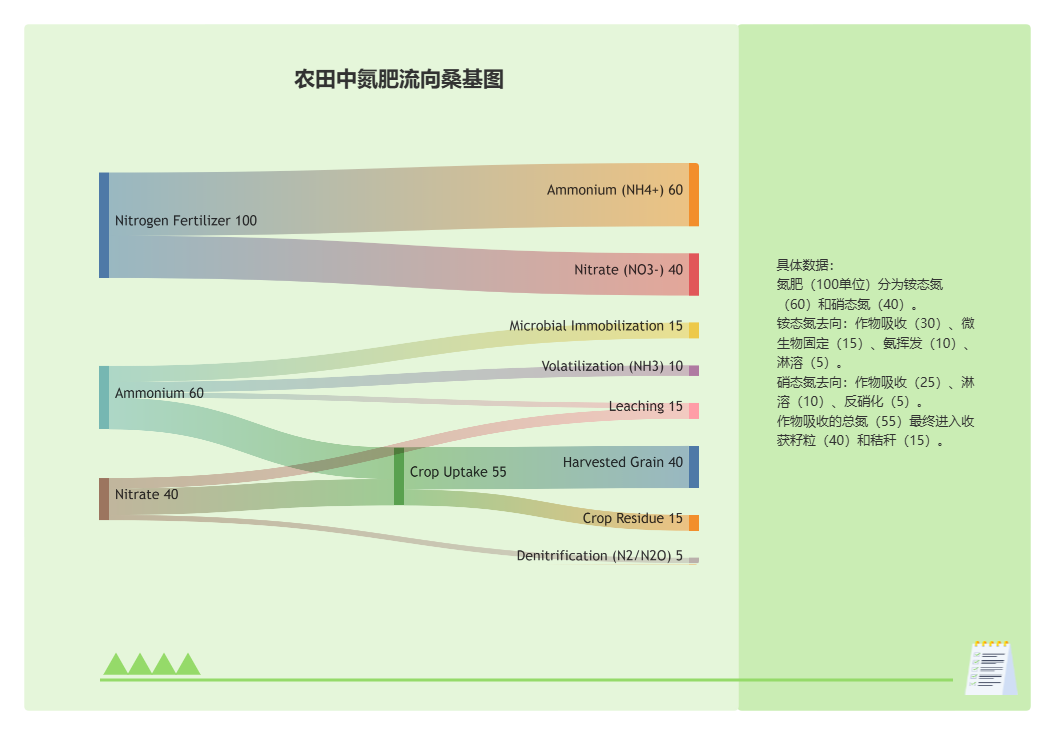

碳足迹、水足迹、氮循环等。例如，展示农田中氮肥的流向：被作物吸收、渗入地下水、挥发到大气等。
桑基图需要三种基本数据：
节点列表：每个阶段的节点名称（例如：煤炭、石油、天然气、发电厂、工业、居民、商业）。
链接列表：每条流线的起始节点、结束节点以及流量数值。
可选节点分组：有时需要将节点按阶段分组，以增强可读性。

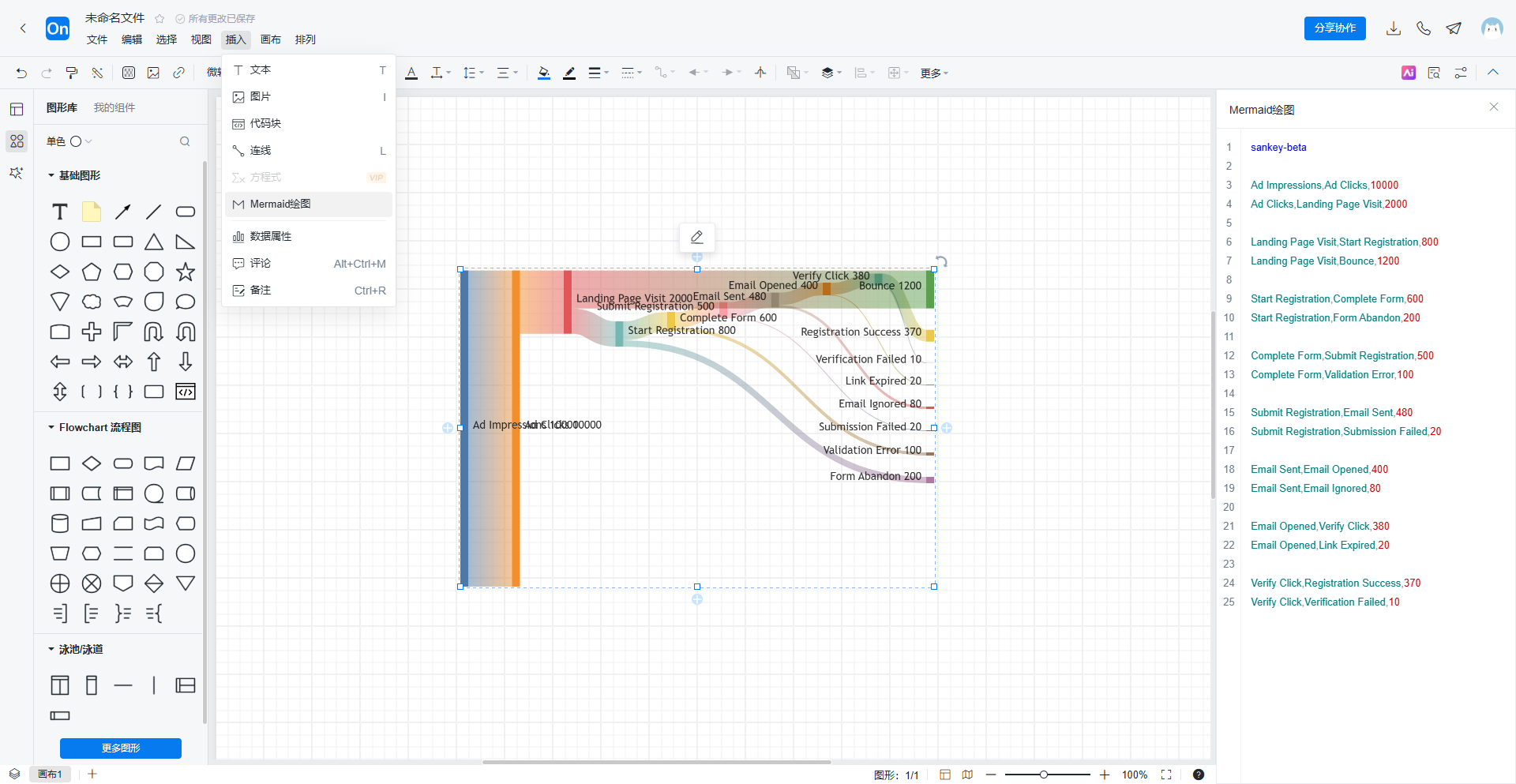

进入ProcessOn个人文件页，新建一个流程图。点击顶部工具栏【插入】→【Mermaid绘图】，在右侧Mermaid代码编辑区输入桑基图的代码或上传txt、markdown等格式文件。
点击桑基图上方的【编辑】按钮可以直接在右侧修改Mermaid代码，也可以在左侧图形库拖拽图形添加标题、图例。完成桑基图后可以导出为 PNG、JPG、PDF 或 SVG等格式。
假设某电商网站希望通过桑基图分析用户从访问到购买的转化路径。数据如下：
流量来源：搜索引擎（50000）、社交媒体（30000）、直接访问（20000）、邮件营销（10000）。
着陆页行为：浏览首页（40000）、直接进入商品页（60000）。
下一步：搜索商品（30000）、查看购物车（15000）、离开（35000）。
最终：完成购买（10000）、放弃购物车（20000）、继续浏览（30000）。

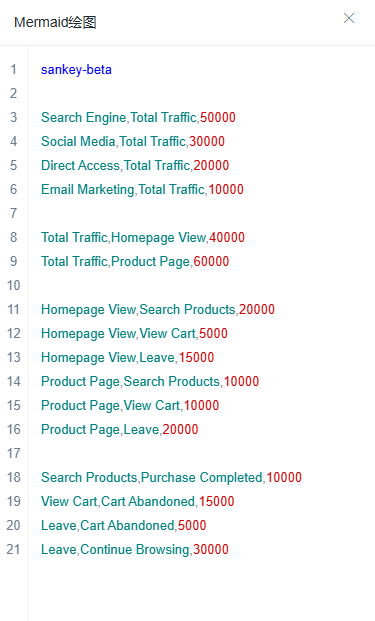

我们可以在 ProcessOn Mermaid编辑框中输入：
最终展示效果：
尽管桑基图强大，但它也有缺点：
节点过多时会显得混乱：当超过30个节点，线条交错难以阅读。解决方案：按阶段分组，使用交互式桑基图（鼠标悬停高亮路径）。
不擅长表达时间序列：桑基图是静态的，无法展示流量随时间的变化。如需动态，可制作多张图或动画。
比例感知问题：人眼对宽度差异不如长度敏感，所以必须加数字标注。
桑基图以其直观表达流量分配和转移的能力，成为数据分析师、工程师、产品经理、财务人员等跨领域工作者的得力助手。从能源审计到用户增长，从财政预算到供应链优化，它都能帮助我们快速发现结构性问题。
而工具的选择也至关重要。对于非技术背景的用户，ProcessOn 提供了无需编码的桑基图绘制方案，内置模板和便捷的导出功能，让图表创作变得轻松高效。现在就去 ProcessOn 尝试绘制你的第一张桑基图吧——无论是分析公司年度预算，还是梳理线上营销漏斗，一张图就能让数据说话。
