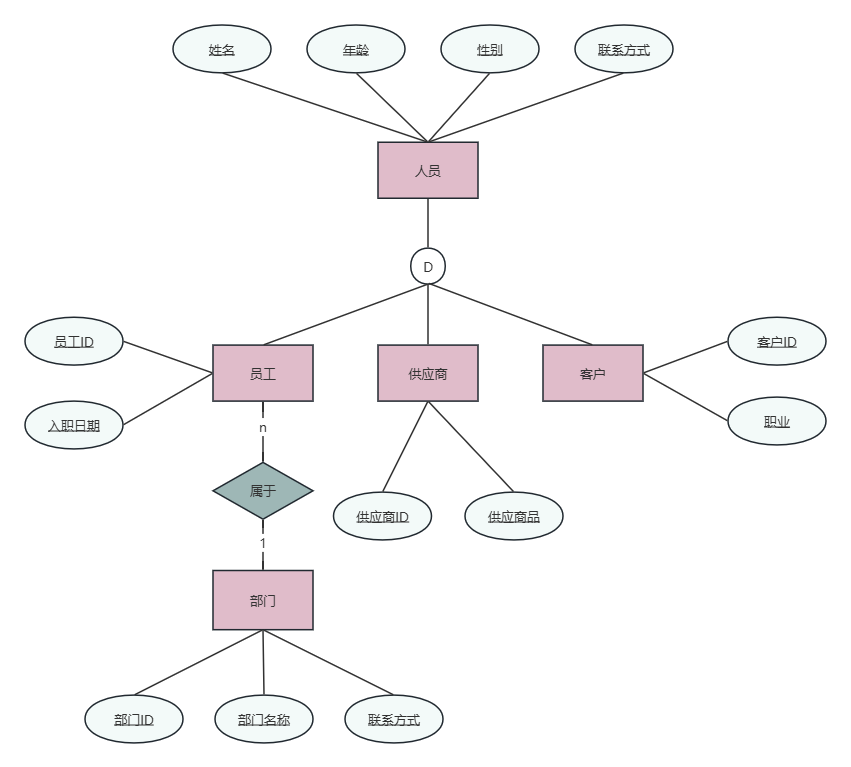

EER图（Enhanced Entity Relationship Diagram），即增强型实体关系图，是一种用于可视化数据库设计的强大工具。它不仅继承了传统ER图（实体关系图）的精髓，还扩展了更多功能和细节，使数据库设计更加直观和灵活。以下将从概念、与ER图的区别、符号、绘制教程、示例等方面对EER图进行详细讲解。
EER图是一种图形化的数据库设计工具，通过图形符号和连接线来表示实体、属性和它们之间的关系。实体代表数据库中的表，属性代表表中的字段，而关系则表示不同表之间的连接。EER图不仅用于展示数据库的结构，还能帮助开发人员更好地规划和管理数据库，以满足应用程序的需求。
EER图在多种数据库设计和管理场景中发挥着重要作用。它常用于：
数据库设计：开发人员可以使用EER图来设计数据库结构，包括定义表、字段和它们之间的关系。
数据库优化：通过EER图，开发人员可以直观地看到数据库中的冗余和复杂性，从而进行优化。
数据库文档化：EER图可以作为数据库结构的文档，方便开发人员和数据库管理员理解和沟通。
数据库反向工程：EER图还可以用于生成数据库的SQL脚本，从而快速创建数据库。
ER图即实体关系图，EER图是ER图的扩展，两者在功能和细节上存在显著区别：
功能扩展：EER图提供了更多的功能和细节，如子类/超类、多重关系、多值依赖等，使得数据库设计更加灵活和扩展。
符号丰富：EER图采用了更多的符号和概念，以便更好地描述现实世界中的数据模型。
应用场景广泛：EER图不仅用于数据库设计，还用于数据库优化、文档化和反向工程等场景。
如果您想了解更多ER图内容，可以进入此文章查看。

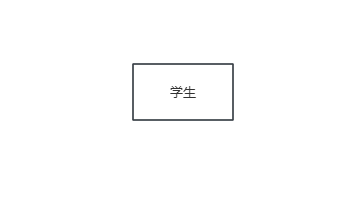

表示方法：用矩形框表示。
定义：实体是现实世界中一个独立、具体的事物或对象，在数据库中通常对应一个表。
作用：实体是数据库设计的基本单位，用于描述现实世界中的对象。

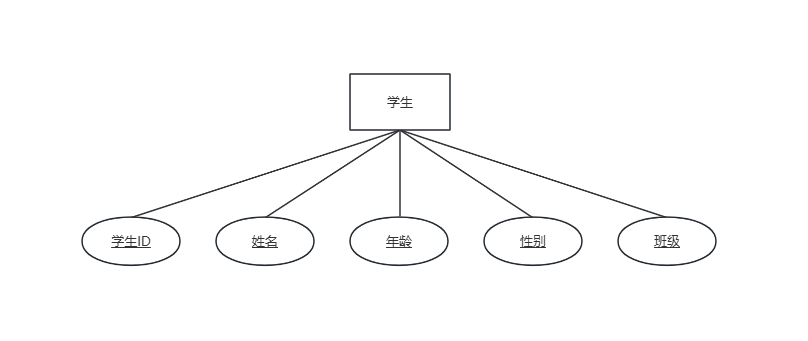

表示方法：用椭圆形框表示，并用无向线将其与相应的实体连接起来。
定义：属性是实体的特征或描述，用于描述实体的具体特征或方面。
作用：属性在数据库中通常对应表中的字段，用于存储实体的具体信息。

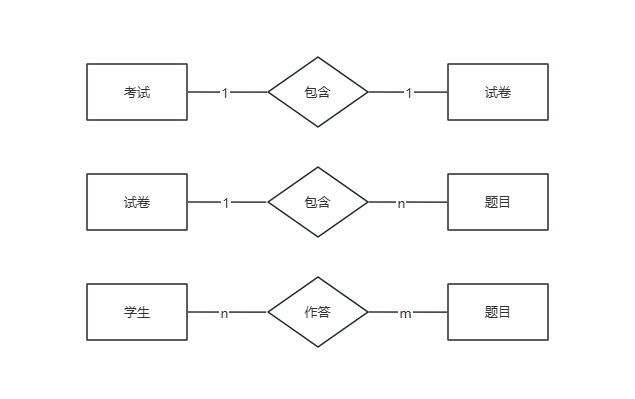

表示方法：用菱形框表示，并用无向线分别与有关实体连接起来。
定义：关系表示实体之间的联系和依赖关系。
类型：
一对一（1:1）：一个实体与另一个实体之间存在唯一的对应关系。
一对多（1:n）：一个实体与多个实体之间存在关联。
多对多（m:n）：多个实体之间可以相互关联。
作用：关系在数据库中通常通过外键来实现，用于连接不同的表。
子类/超类（Subclass/Superclass）：
定义：子类是从超类继承属性和关系的实体类型。
表示方法：在EER图中，子类通常位于超类的下方，并用一条线将它们连接起来，表示继承关系。
多重关系（Multivalued Relationship）：
定义：一个实体可以与另一个实体之间存在多个关系实例。这些实体是多个实体的子类，并且具有多个超类。在多重继承中，子类的属性是所有超类属性的并集。
表示方法：在EER图中，多重关系通常通过在关系菱形框内添加特殊符号或注释来表示。
连接线：用于连接实体、属性和关系，表示它们之间的关联。
注释和说明：用于对实体、属性和关系进行进一步的解释和说明，以便更好地理解数据库设计。
假设我们有一个简单的ER图，其中包含两个实体：员工（Employee）和部门（Department）。员工实体有员工ID、姓名、年龄、入职日期和联系方式的属性，部门实体有部门名称、部门ID和联系方式的属性。员工和部门之间存在一种“属于”关系，表示员工属于某个部门。可以梳理出如下关系：

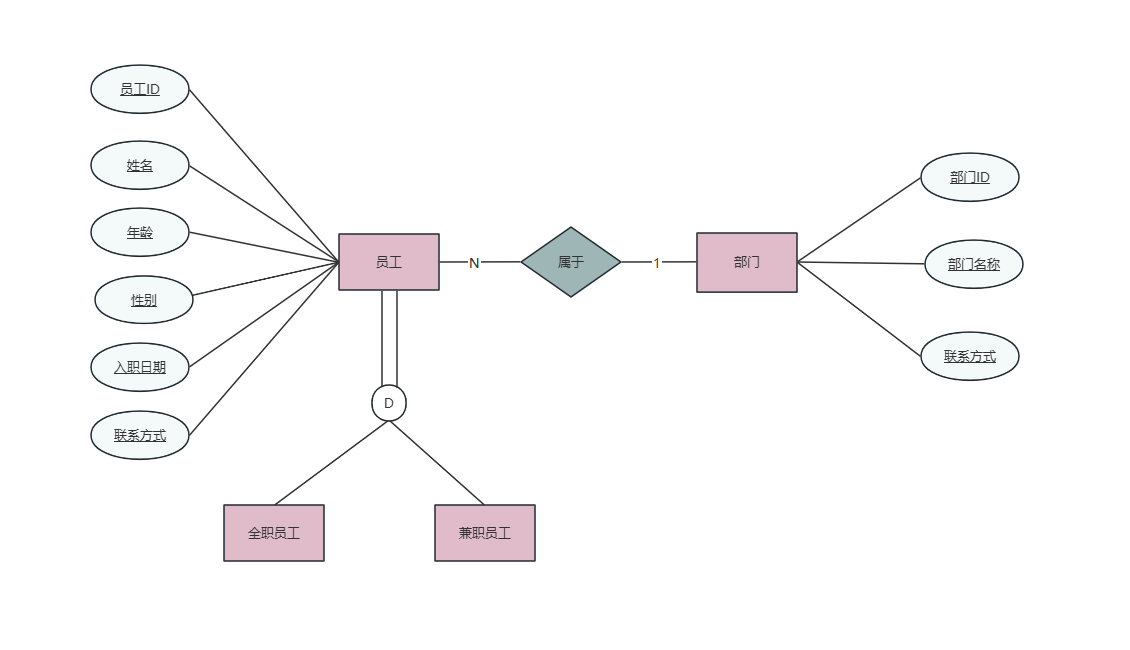

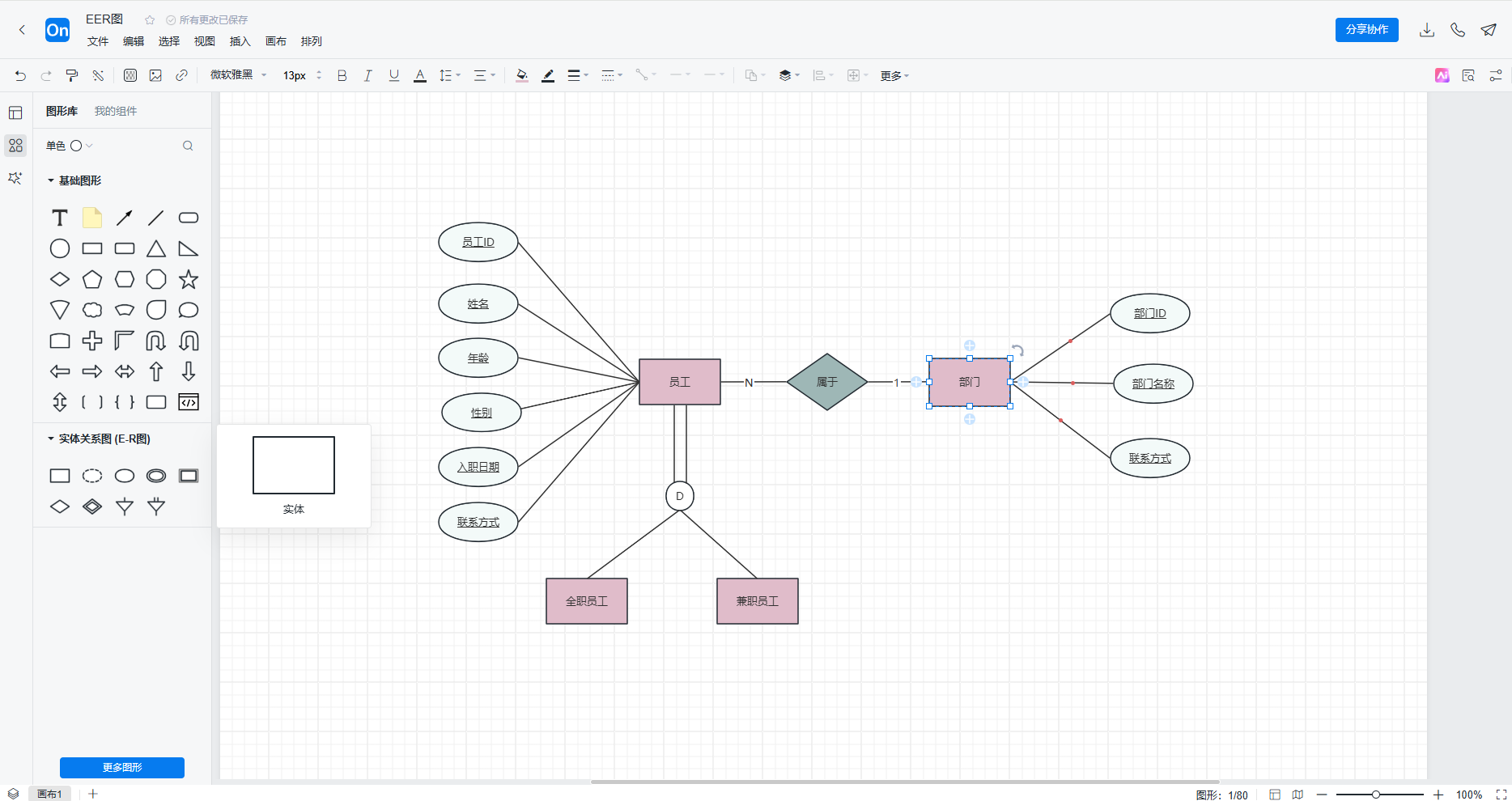

如果将其扩展为EER图，我们可以引入超类型和子类型的概念。例如，我们可以将员工实体进一步细分为全职员工和兼职员工两个子类型。此时，全职员工和兼职员工将作为员工实体的子类型。
1. 打开ProcessOn官网，进入个人文件页，点击新建创建流程图。

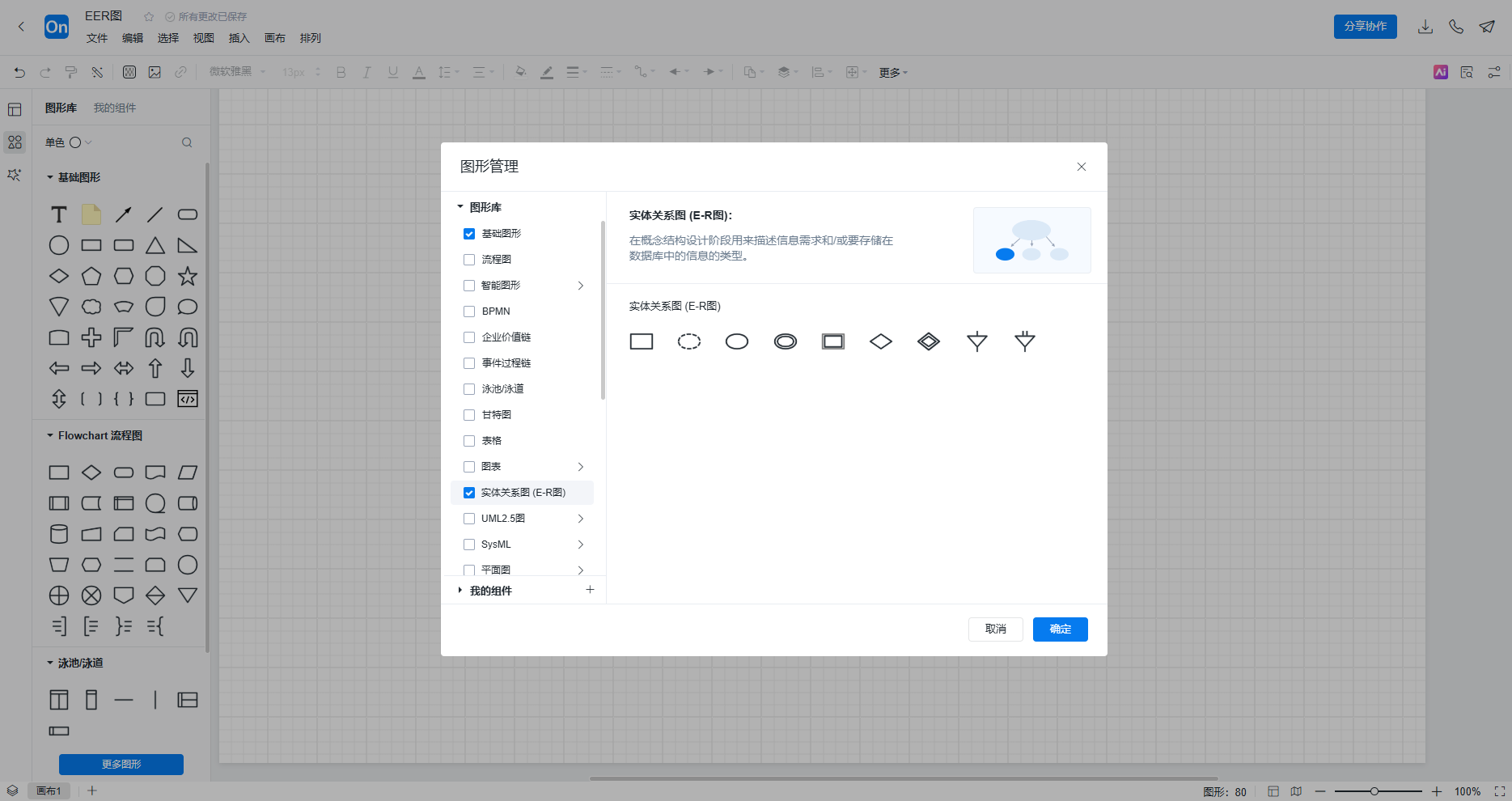

2. 点击左侧图形库内的更多图形，找到ER图，点击确定。
3. 拖动流程图制作器左侧图形库中的ER图符号到画布，双击图形添加文本，点击图形上的“+”即可创建连线连接不同的ER符号。

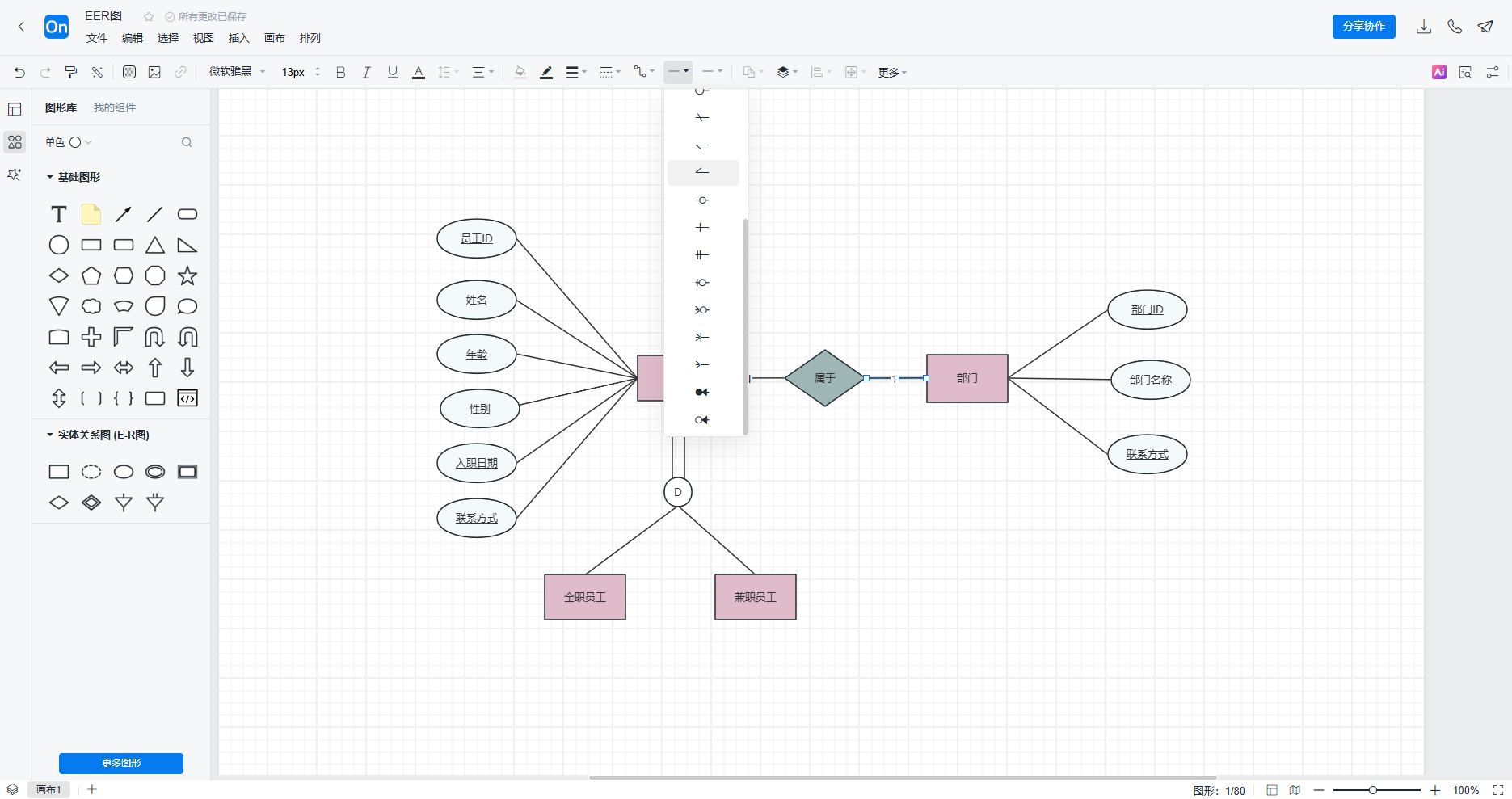

4. 选中连线，顶部工具栏可以修改连线类型。

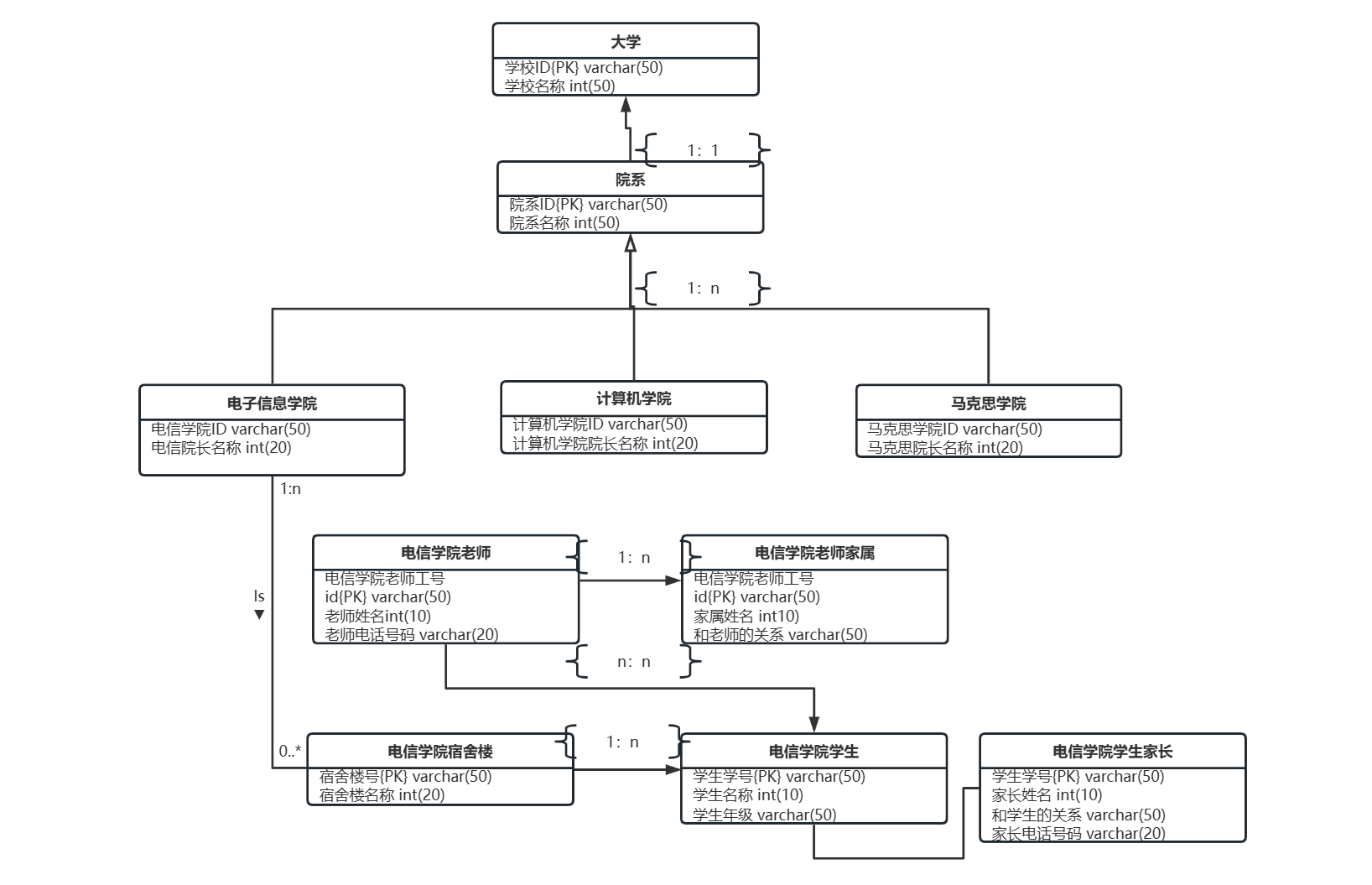

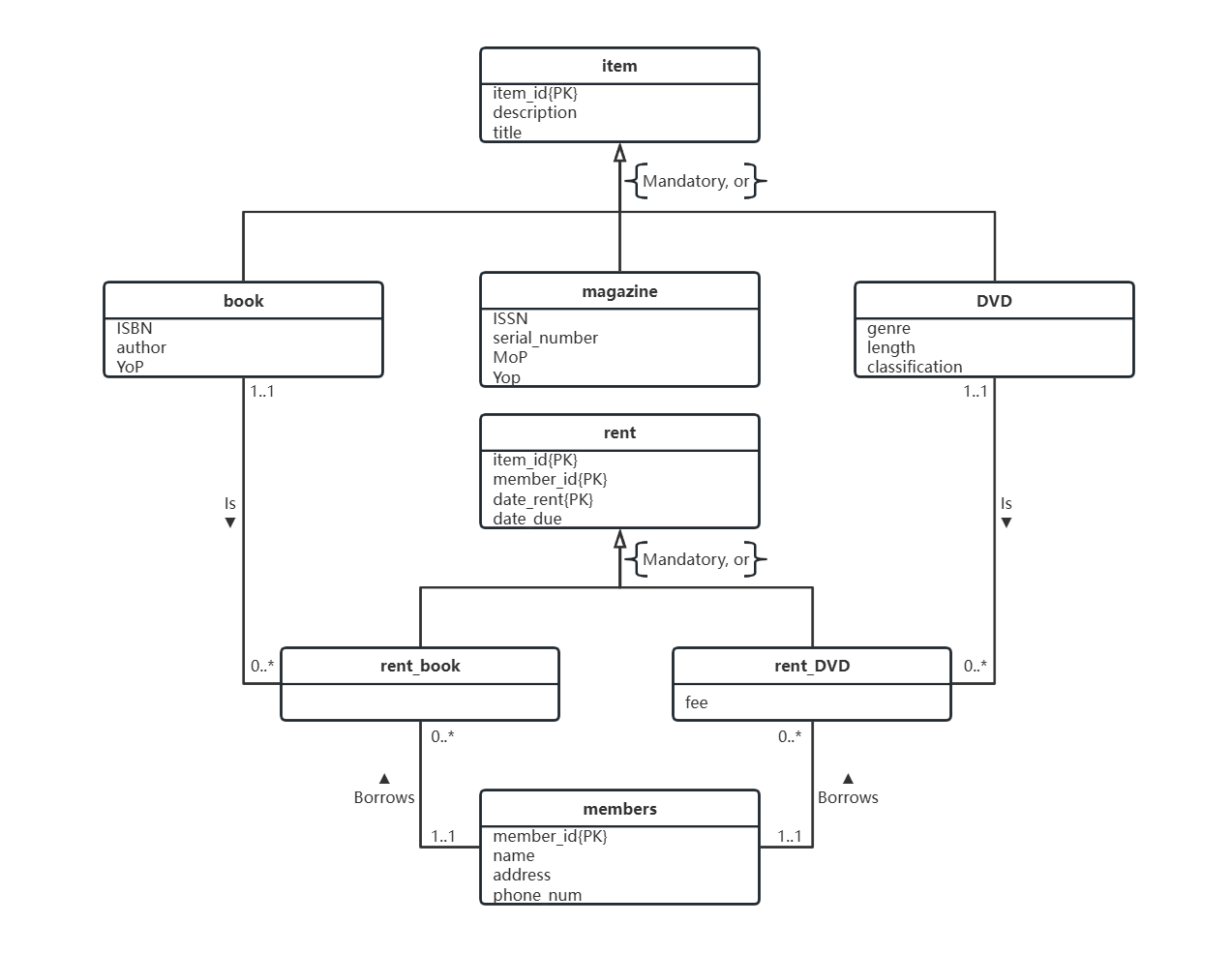

ProcessOn社区内包含丰富的EER图模板可供参考，同时支持克隆使用，提高绘图效率。以下是部分模板分享。
总之，EER图是一种功能强大的数据库设计工具，它不仅继承了传统ER图的优点，还扩展了更多功能和细节。通过使用EER图，开发人员可以更好地规划和管理数据库结构，提高开发效率。无论是在数据库设计、优化、文档化等场景中，EER图都发挥着重要作用。希望本文能为您在实际工作中应用EER图提供有益的参考和指导。
