技术架构图详解：系统设计的必备工具

技术架构图已经成为当前企业技术团队不可或缺的工具。它不仅是系统设计的可视化表达，更是团队协作、技术决策和业务沟通的核心载体。无论是微服务、云原生，还是传统的单体应用，一张清晰的技术架构图能够帮助所有人——从CEO到一线开发——理解系统是如何组成的、组件之间如何协作、数据如何流转。

本文将从什么是技术架构图，常见的架构图类型，绘制核心要素，标准步骤等维度深入讲解技术架构图，帮助你全面掌握这一工具。

一、什么是技术架构图？

技术架构图是描述软件系统整体结构、组件划分、交互关系、部署方式以及技术选型的可视化模型。它不仅仅是给程序员看的，产品经理、测试人员、运维工程师甚至非技术背景的 stakeholders 都能从中获益。通过架构图，团队可以：

统一认知：确保所有人对系统范围边界有一致的理解。

识别风险：提前发现单点故障、性能瓶颈、安全漏洞。

指导开发：作为模块划分、接口定义的依据。

方便运维：部署、监控、扩容有章可循。

创建技术架构图→

二、技术架构图的四种常见类型

根据关注视角的不同，技术架构图通常分为四大类。

1. 系统架构图（System Architecture Diagram）

关注点：高层次系统组成及与外部系统的关系。
包含元素：业务系统、第三方服务、数据库、消息队列、网关等。
适用场景：向非技术人员展示整体解决方案，如“电商系统包括用户端、商家端、后台管理、支付网关、物流接口”。

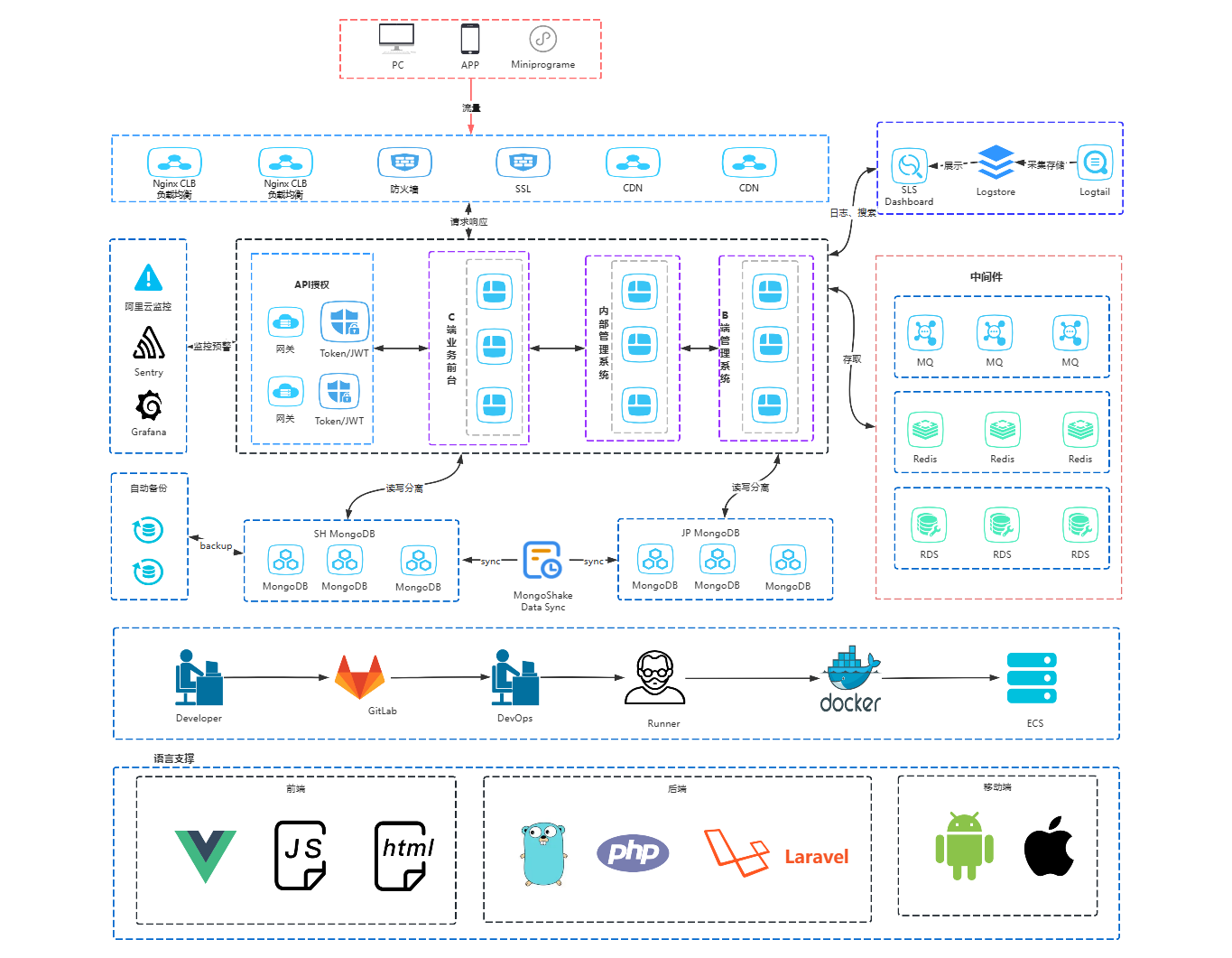

系统架构图

2. 应用架构图（Application Architecture Diagram）

关注点：应用程序内部模块划分、职责边界、依赖关系。
常见形式：分层架构（展现层、业务层、数据层）、六边形架构、微服务调用链。
适用场景：指导开发团队进行模块设计，例如“订单服务依赖用户服务和库存服务”。

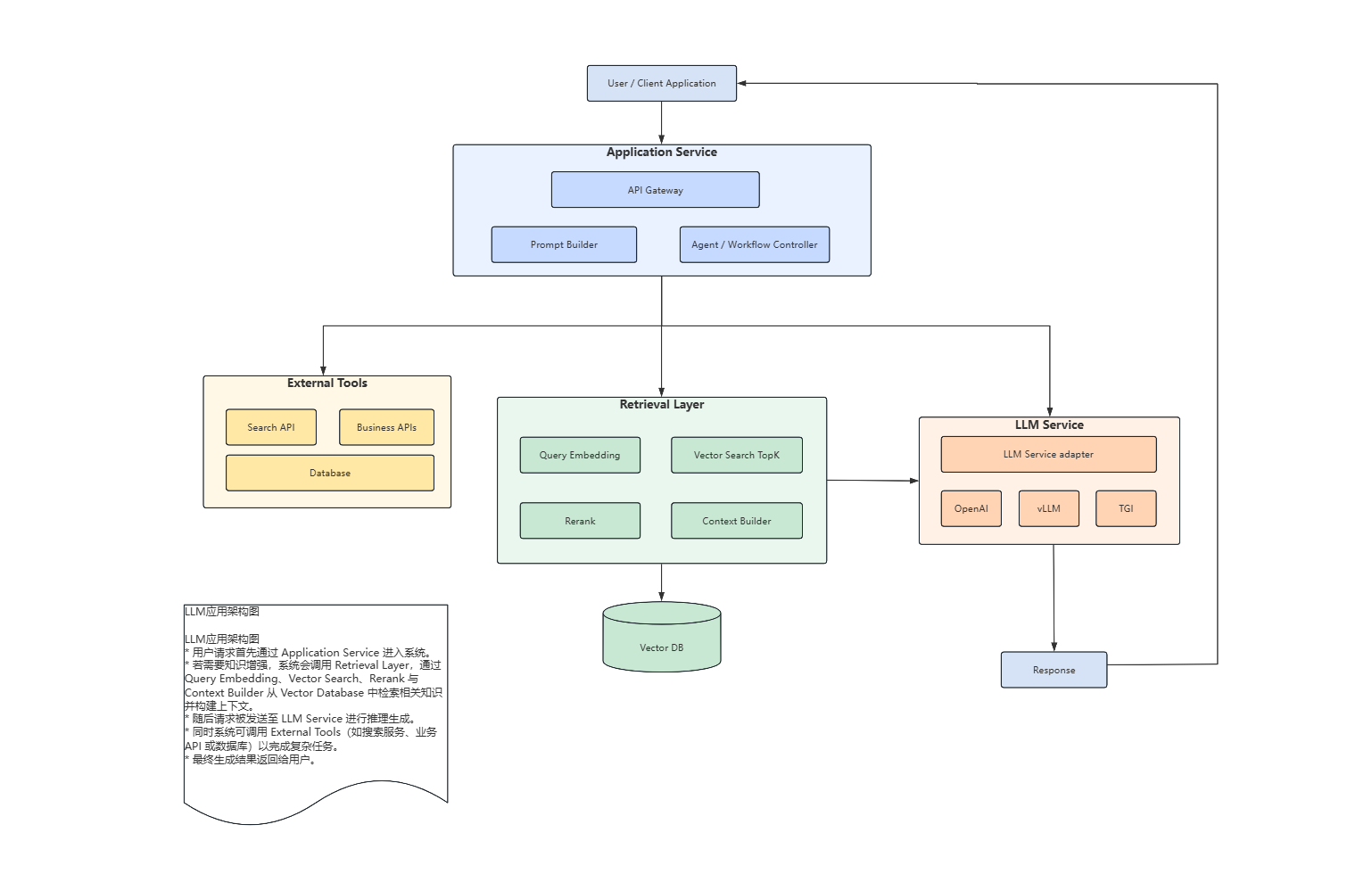

LLM应用架构图

3. 数据架构图（Data Architecture Diagram）

关注点：数据模型、存储方案、数据流向。
包含元素：数据库表、数据湖、ETL流程、消息管道。
适用场景：数据仓库建设、大数据平台设计、数据治理。

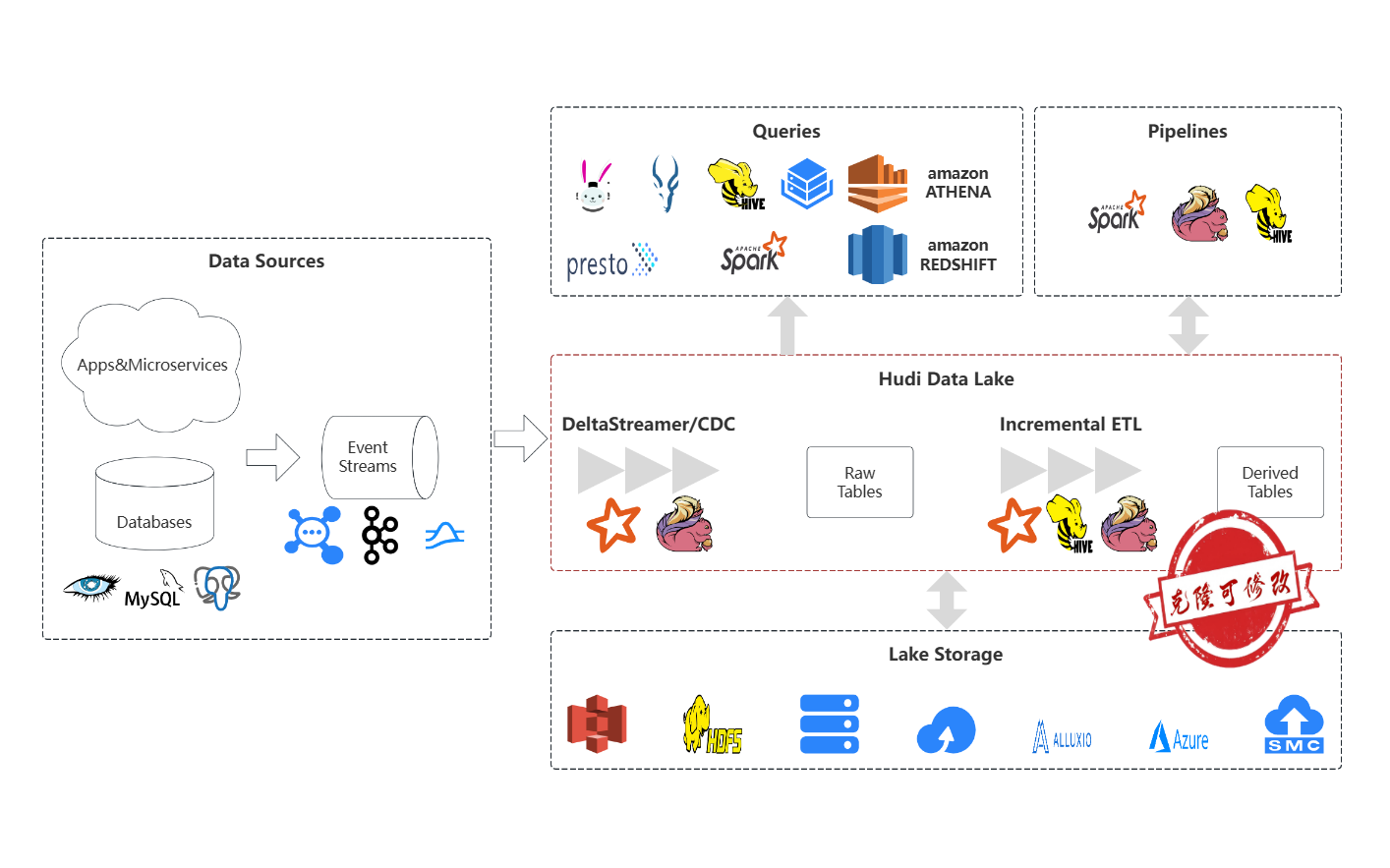

数据湖-技术架构图

4. 部署架构图（Deployment Architecture Diagram）

关注点：物理或云资源分布、网络拓扑、高可用设计。
包含元素：服务器、负载均衡、CDN、容器编排节点。
适用场景：运维规划、容量评估、灾备方案。

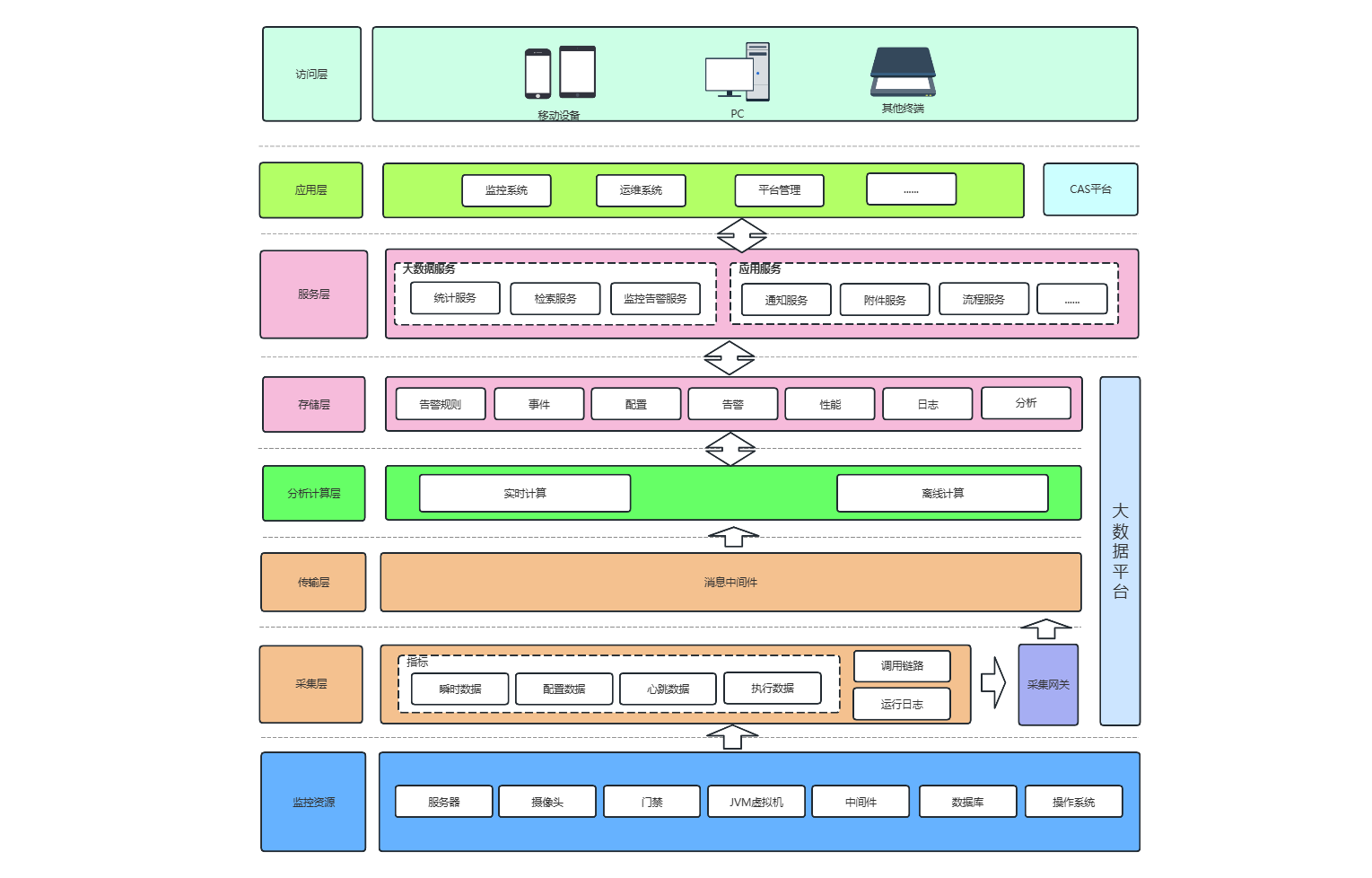

技术部署架构图

实际工作中，一张架构图可以混合多种视角，例如 C4 模型（Context, Container, Component, Code）就提供了从宏观到微观的层次化视图。

三、技术架构图的核心要素

无论哪种类型的架构图，都离不开以下四个核心要素：

组件（Component）：具有一定功能且可独立部署的单元，如微服务、数据库、消息队列。在图中通常用矩形表示。

接口（Interface）：组件对外提供的API、协议或事件。用连线加上标注（RESTful、gRPC、Kafka Topic）表示。

数据流（Data Flow）：信息在组件之间传递的路径和方向，用箭头表示，并可附加数据格式（JSON、ProtoBuf）。

依赖关系（Dependency）：组件之间的调用、关联或继承关系。用不同样式连线区分（同步 vs 异步，强依赖 vs 弱依赖）。

此外，还可能包含：

边界（Boundary）：如网络安全区、业务域限界上下文。

外部角色：如用户、管理员、第三方系统。

技术栈标注：如“Java 17+Spring Boot”“PostgreSQL 14”。

四、如何绘制一张优秀的技术架构图？

以下是一个可复用的标准流程。

第一步：明确目标和受众

给CTO看？要突出业务价值和技术决策。给开发团队？要强调模块职责和接口规范。给运维看？关注部署拓扑和监控告警。不同的受众决定了图的信息粒度。

第二步：收集必要信息

包括：业务需求文档、现有系统清单、接口协议、部署环境等。可以组织一次架构工作坊，让相关方在白板上画出自己理解的组件关系。

第三步：选择工具

推荐使用ProcessOn——在线图表工具，支持绘制架构图、流程图、UML图、思维导图的那个图标，无需安装，模板丰富，支持多人实时协作。

创建技术架构图→

第四步：构建草图

先画出主要组件和它们之间的连接。遵循从左到右或从上到下的数据流向原则。避免过多的交叉连线。

第五步：细化并添加标注

为每个组件添加清晰易懂的名称，为关键接口标注协议（HTTP/WebSocket/AMQP），区分生产环境与测试环境（可用颜色或虚线框），使用图例解释线条样式和颜色含义。

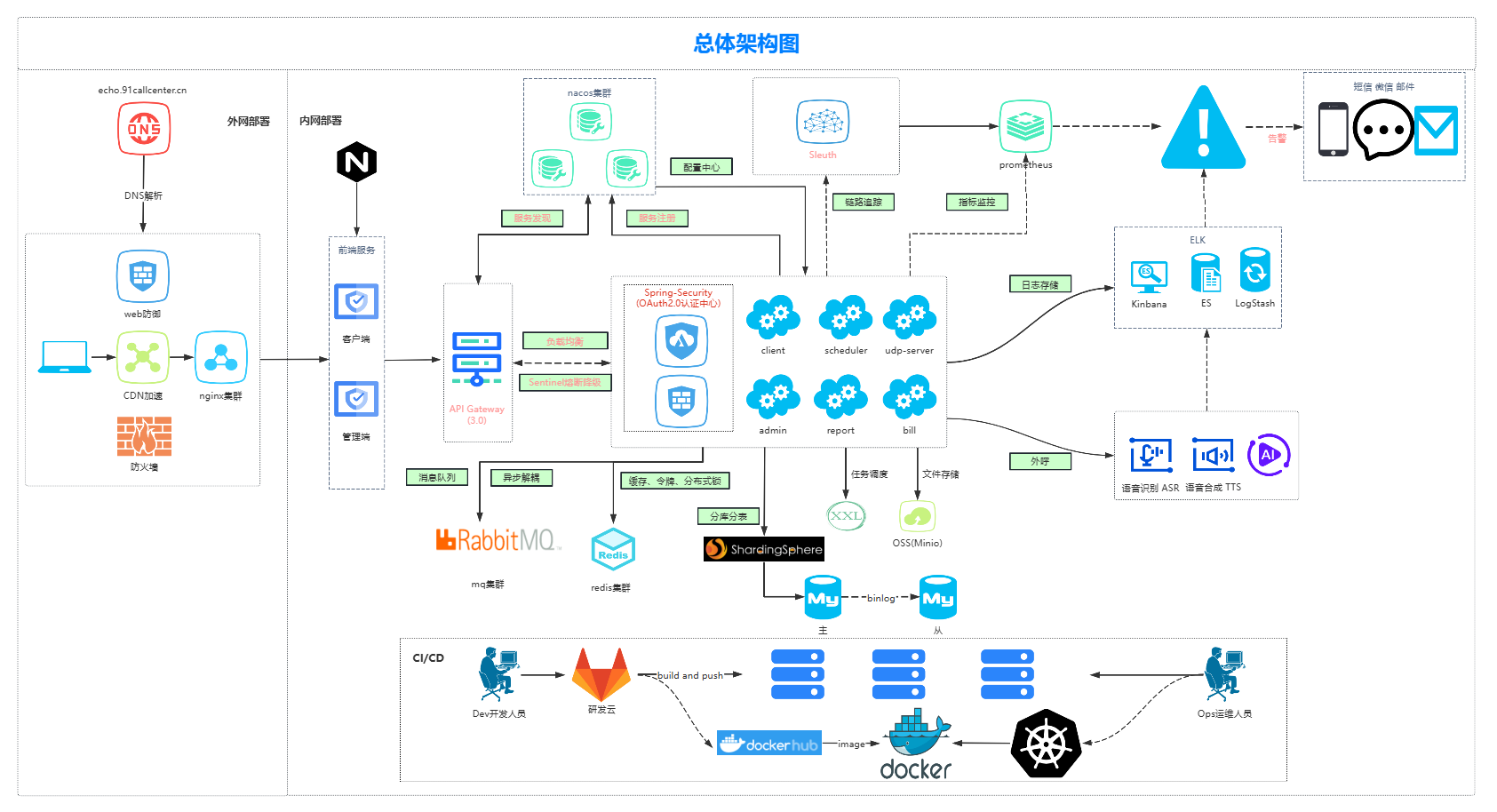

微服务技术架构图

第六步：评审与迭代

邀请架构师、开发负责人、运维工程师一起评审。常见的反馈包括：遗漏组件、箭头方向错误、分层不合理。根据反馈至少修改2-3轮。

第七步：发布与维护

将最终版架构图嵌入文档中心。每当架构发生重大变更（如新增服务、拆分数据库），必须同步更新架构图。

五、绘制技术架构图的最佳实践

要注重架构图的可读性：架构图的目的是传达信息，因此可读性是至关重要的。在绘制架构图时，要注意合理布局，避免元素过于拥挤；使用简洁明了的标签和注释，避免使用过于专业的术语；保持图形元素的一致性，让读者能够快速识别不同类型的组件。

使用标准符号：例如云厂商图标（AWS、Azure、阿里云）有对应的矢量素材，ProcessOn 内置了大量图标库。

统一命名规范：组件名采用“名词+类型”，如“订单服务”“用户数据库”。

标注非功能性需求：例如“要求99.99%可用性”“响应时间<100ms”可以直接写在组件旁边。

建立架构图的维护机制：随着系统的演进，架构图需要及时更新才能保持其价值。团队应该制定明确的架构图更新流程，确保每次系统变更都能及时反映到架构图中。同时，要建立架构图的版本管理机制，记录架构图的演变历程，方便团队回溯历史版本。

无论是技术人员还是非技术人员，掌握技术架构图的相关知识都有助于更好地理解系统设计，提升沟通效率。希望本文的分析能够帮助读者深入理解技术架构图，并在实际工作中灵活运用。
