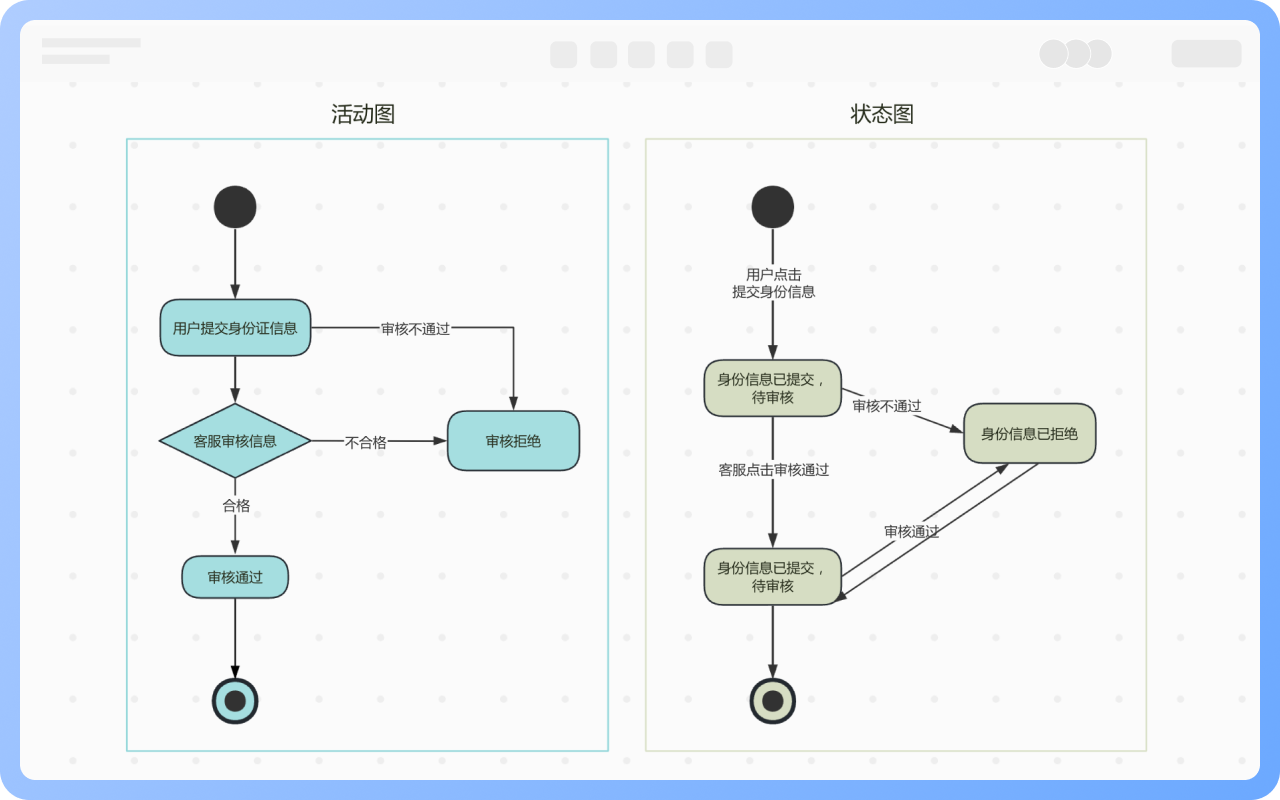

活动图和状态图区别
活动图是以活动为核心表达，圆角矩形表示活动，转移线上通常不写内容，只是在进行判断的时候，要在线上写出判断的条件。
状态图是以状态为核心表达，圆角矩形表示状态，在转移线上写的内容，对应的是活动图的活动。

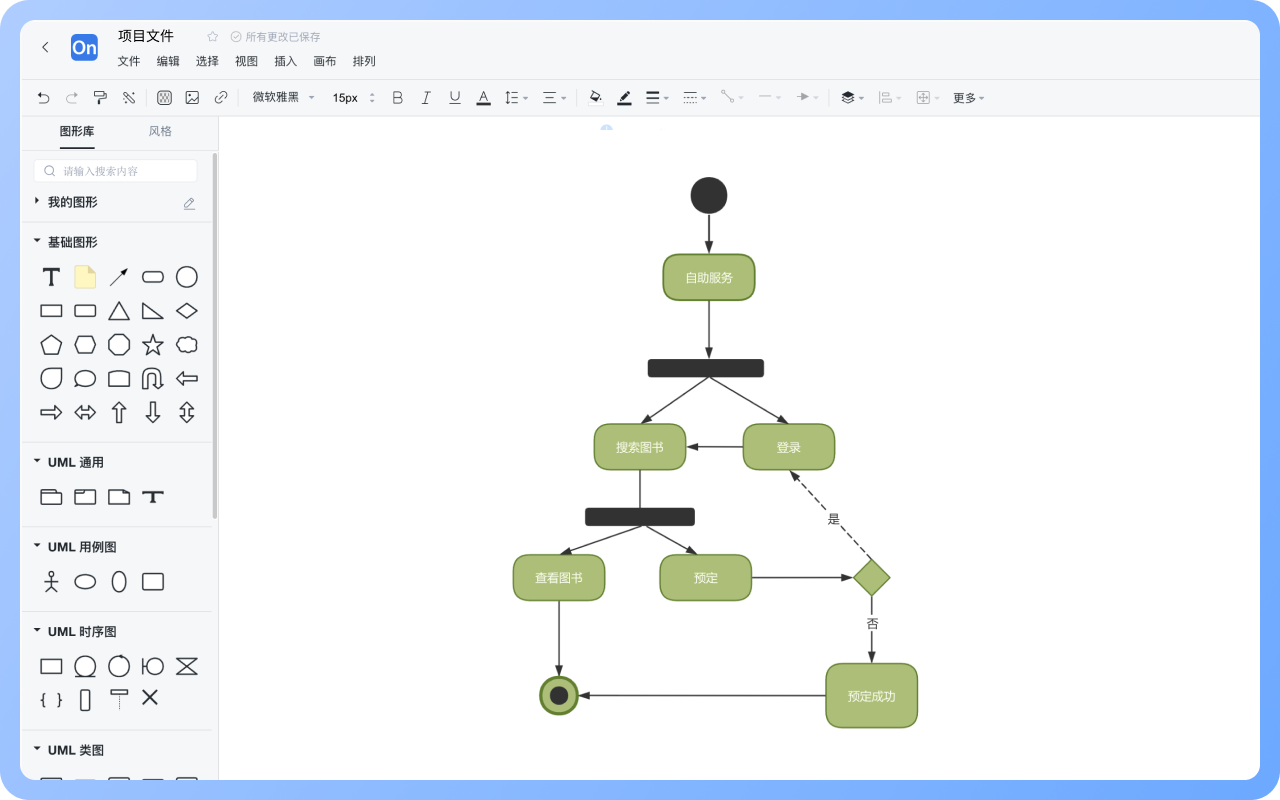

在线创建图表
活动图类似于流程图，是一种用于描述系统行为的模型视图，它可以用来描述系统的工作流程和并发行为，用于展现参与系统某一行为的对象进行的各种活动的顺序关系，是状态机的另一个表现形式。
活动图是为了分析流程，借助可视化的工具，描绘现实世界中具体事情的运转过程，输出既方便人们理解，又便于计算机开发实现的内容。
活动图主要作用：
1. 描述一个操作执行过程中所完成的工作，说明角色、工作流、组织和对象是如何工作的；
2. 对用例的工作流进行建模，说明用例的实例是如何执行动作以及如何改变对象状态；
3. 帮助相关人员理解业务处理过程；
4. 描述复杂过程的算法。
支持多人在线同屏创作，还可以设置分享链接，信息实时传递。
只需输入一句话，就自动生成所需图形，还可以对图形风格自动美化。
内置多种主题风格，也可以自由设计你喜爱的风格样式。
支持插入图标、图片、标签、备注LaTex公式、代码块、链接、附件等多种形式组件。
支持导出PNG、VISIO、PDF、SVG等格式，支持导入VISIO、Mermaid格式。
文件实时存储，多端设备云同步，历史版本可追溯，数据安全有保障。
活动图是以活动为核心表达，圆角矩形表示活动，转移线上通常不写内容，只是在进行判断的时候，要在线上写出判断的条件。
状态图是以状态为核心表达，圆角矩形表示状态，在转移线上写的内容，对应的是活动图的活动。

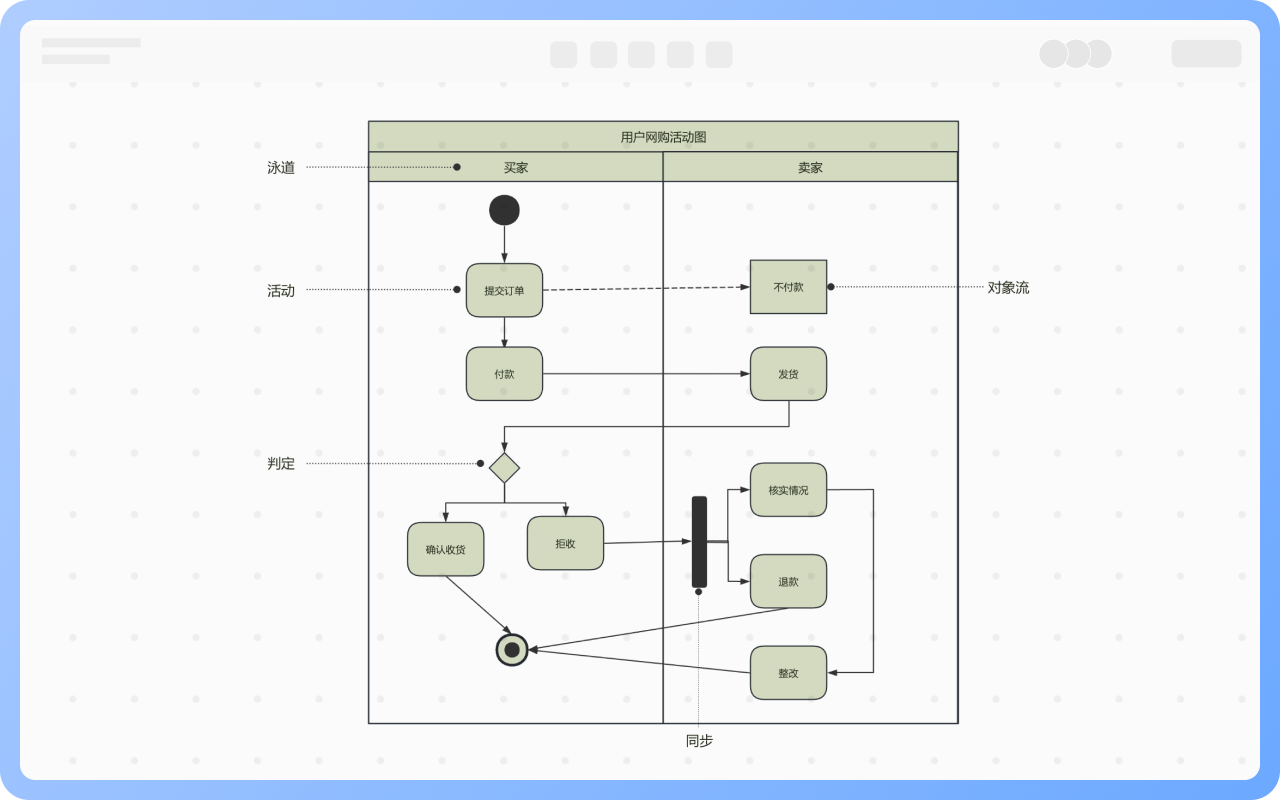

起始点：一个活动图开始，会先画一个起始点，用实心圆表示。
活动：代表系统或业务过程中的一个操作步骤或任务，用圆角矩形表示，里面写上活动名称。
判定：用菱形表示，也称为分支与合并，一个判定有一个进入路径，有两个或两个以上的转出路径。
同步：用实心窄矩形表示，也称为分叉与汇合，用来描述并行进程，分支用于表示并行活动的开始，而汇合用于表示并行活动的结束。

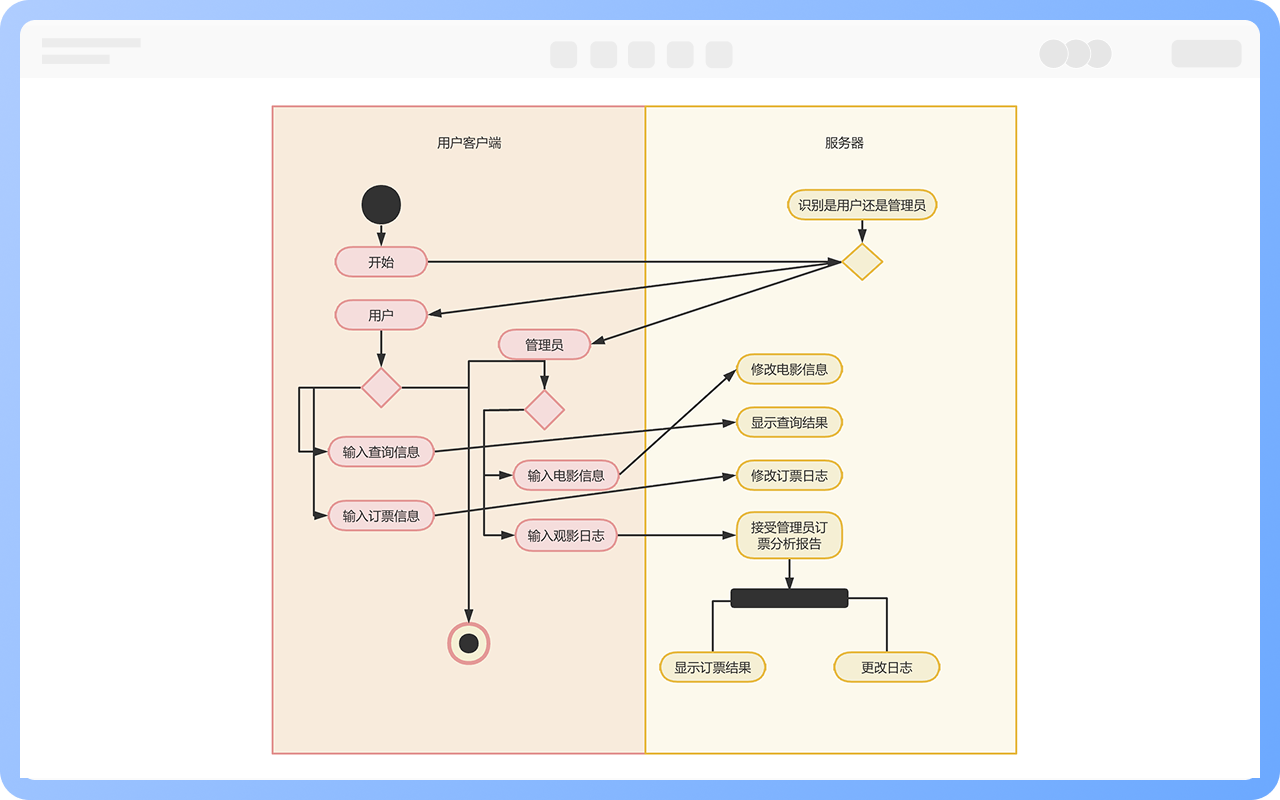

泳道：泳道将活动或动作按执行的对象进行分组，每一组使用泳道来隔开。这样，即清楚的描述了活动或动作的转移情况，又表达清楚了这些活动或动作是由谁来完成的。
对象流：用矩形框来表示一个对象，使用虚线箭头反应活动与对象之间的依赖关系。
结束点：流程结束处，再画上结束点，用同心圆表示。

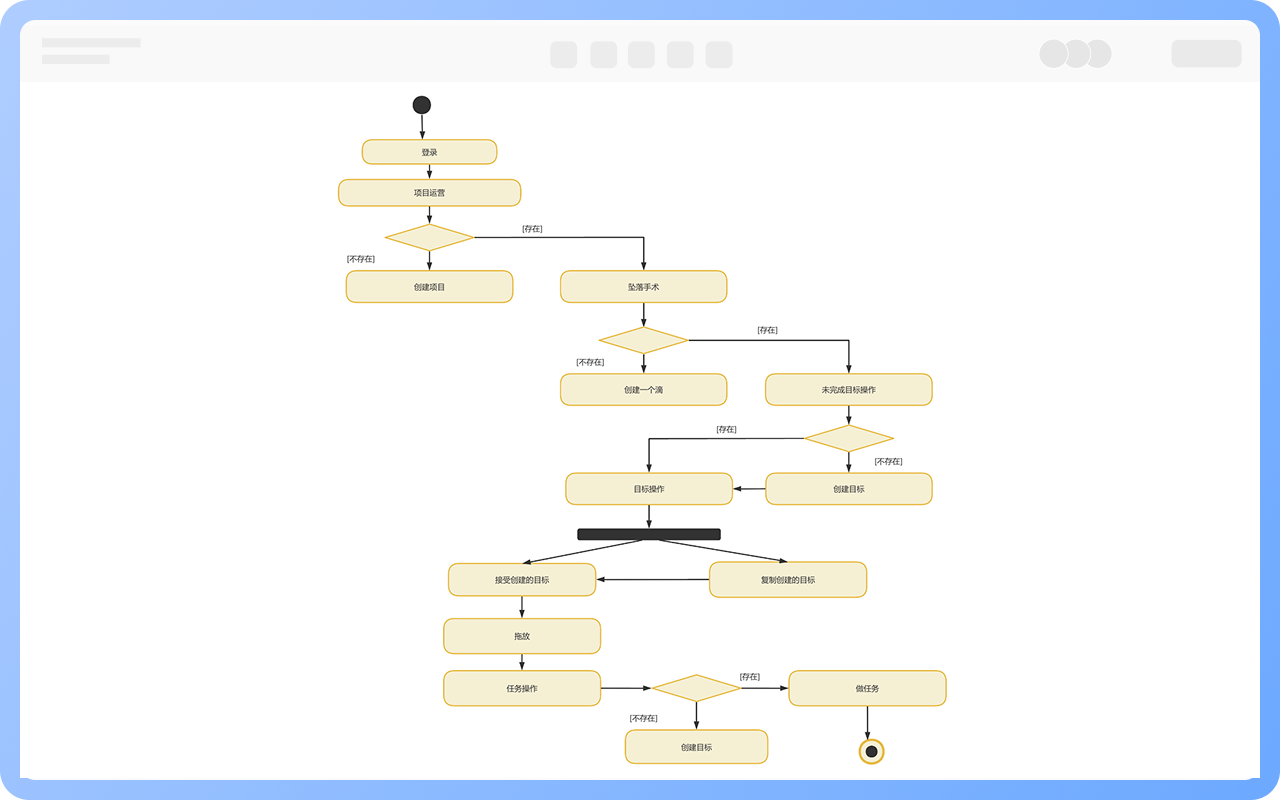

所有活动节点的粒度应大致相同：
“登录系统”和“点击按钮”同时出现，这是错误的。
“填写用户名和密码”->“验证身份”->“进入主界面”，这是正确的。

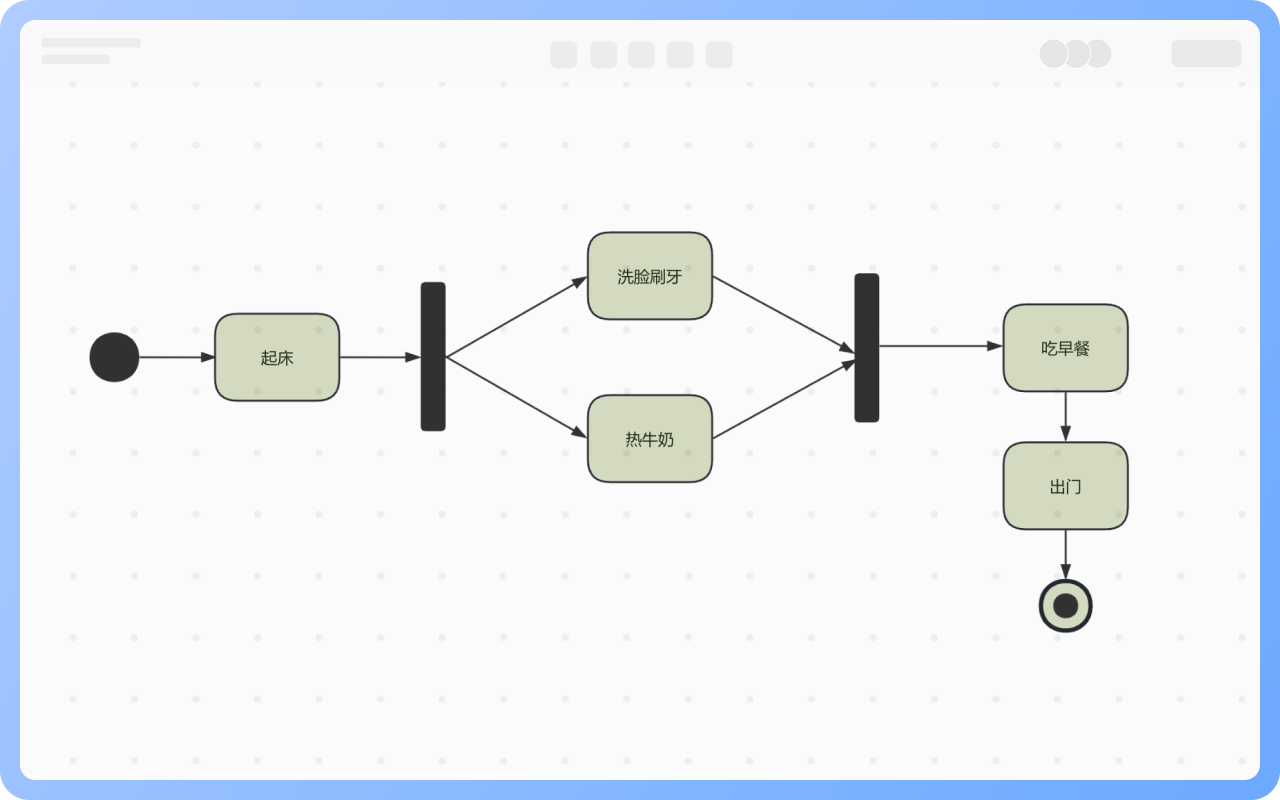

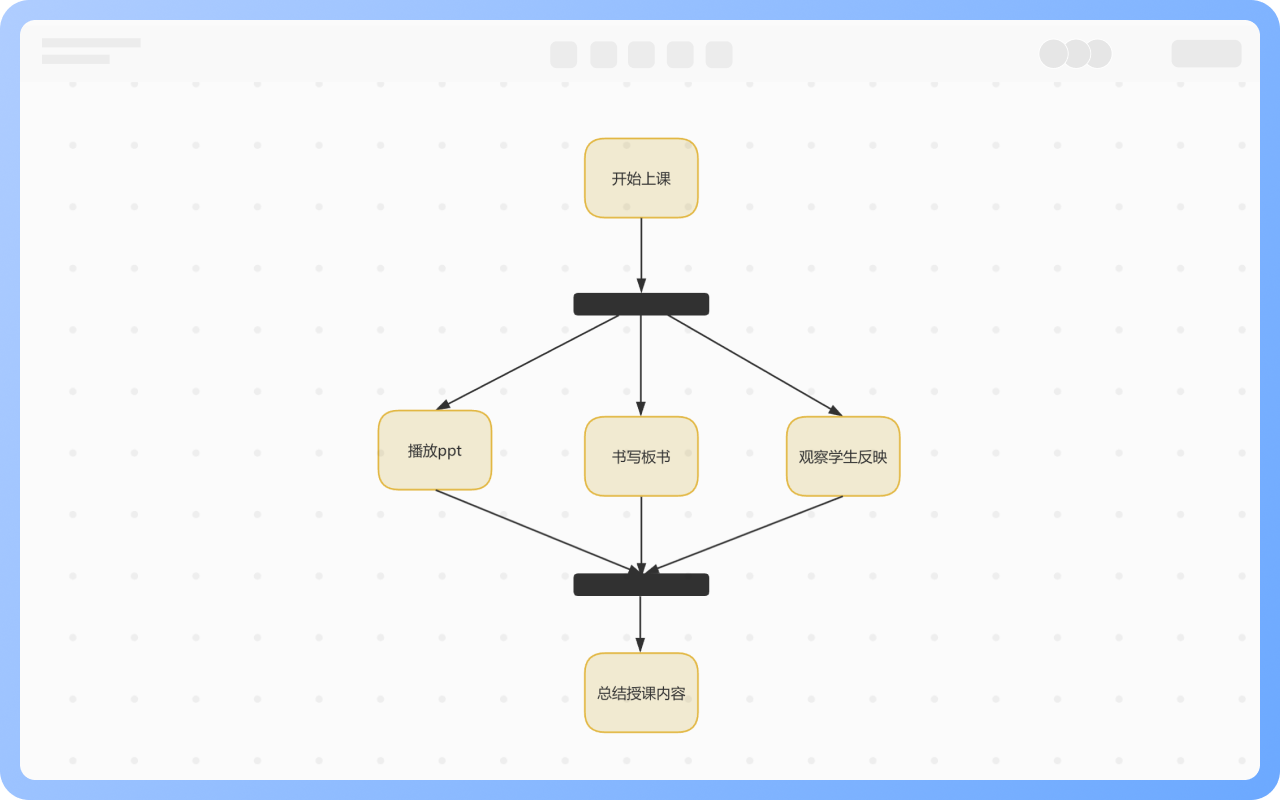

在同一时刻，有两个或两个以上的并发控制流的情况，分叉表示一个控制流分解成两个或多个并发的控制流，汇合表示两个或多个并发控制流在此取得同步。
在活动图中使用同步条来说明这些控制流的分叉和汇合情况，同步条用实心窄矩形表示。
业务流程建模：采购审批、请假流程
系统功能操作流建模：登录、下单、报表生成
类的行为建模（配合状态图）：用户注册流程、订单处理流程
并发或协作行为建模：多线程协作、任务分发
1，控制图形简洁、避免嵌套过深
2，明确每个动作的执行者
3，合理使用判断与并发结构
4，可以配合其他UML图使用
活动图中起始点只有一个，结束点可能有多个。
活动图规定活动命名需遵循动宾短语，避免把对象当成活动、操作对象不明确等问题。
不是。通常情况下，分叉和汇合是并存的，但也有只存在分叉没有汇合的情况。
泳道将活动或动作按执行的对象进行分组，每一组使用泳道来隔开，即清楚的描述了活动或动作的转移情况，又表达清楚了这些活动或动作是由谁来完成的。
每个泳道都以对象的名称或活动者的名称来命名，这些名称在一个活动图中是唯一的。
1，从上往下、从左往右的顺序
2，活动之间尽量对齐
3，活动连线不要交叉
4，活动数量控制在10-15个以内
1，活动图能够表示并发活动的情形，而流程图不能。
2，活动图是面向对象的，而流程图是面向过程的。
3，活动图描述的是对象活动的顺序关系所遵循的规则，他着重表现的是系统的行为，而非系统的处理过程；流程图着重描述处理过程，它的主要结构是顺序、分支和循环，各个处理过程之间有严格的顺序和时间关系。
1，活动图是技术性的，属于UML建模的一种动态视图，通常用在软件系统的设计阶段，是给参与人交流的一种图示。而BPMN是业务性的，用于描述程序执行流程，可以生成可执行的声明文件，可用于流程引擎动态执行；
2，作为一个整体，BPMN图比业务图更容易让业务利益相关者理解；
3，BPMN包含特殊的建模元素，使其更适合业务目的。活动图建模元素相对来说更简单和单一；
4，BPMN比活动图更好地建模B2B交互。
