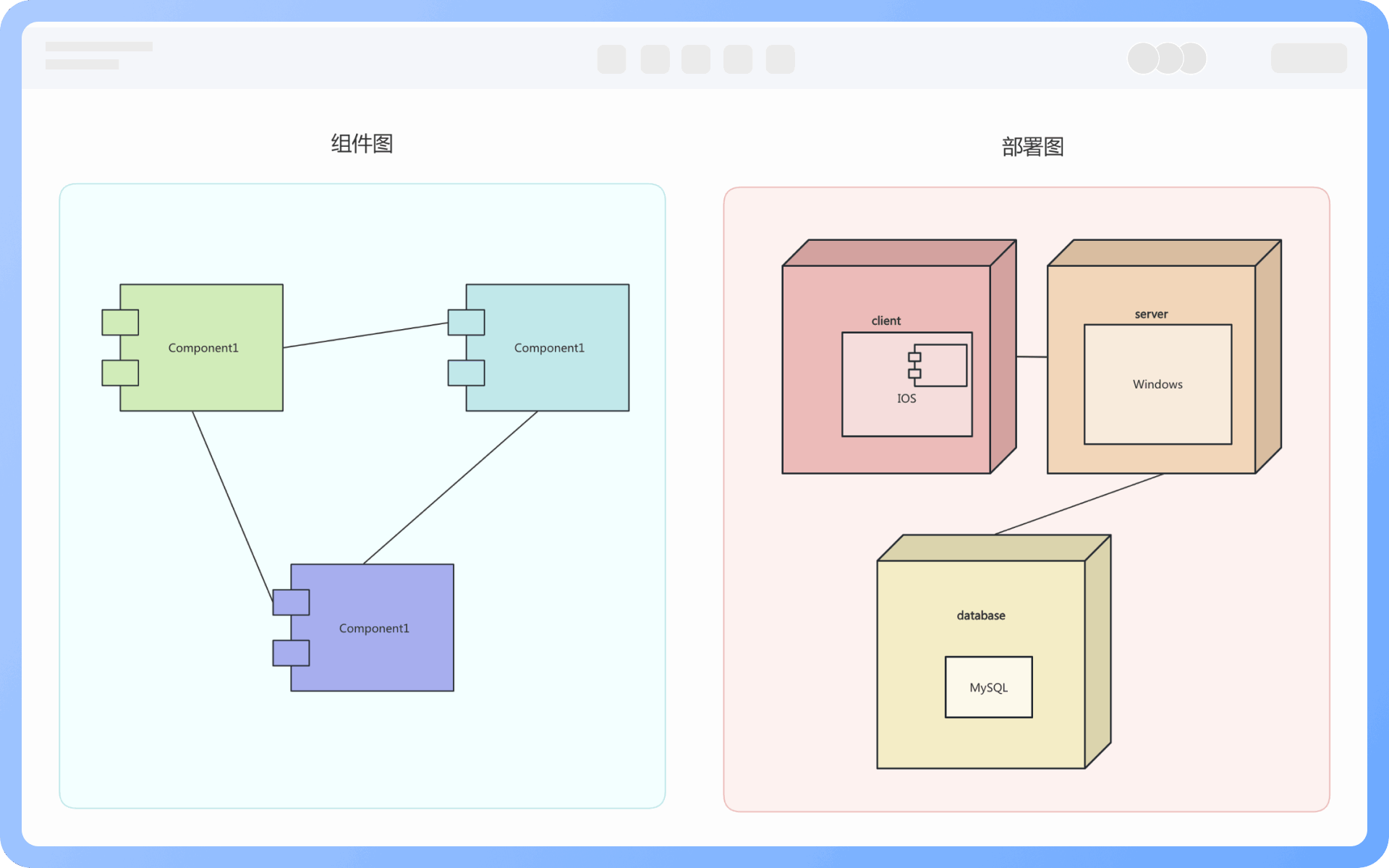

组件图是说明组件之间的逻辑关系。

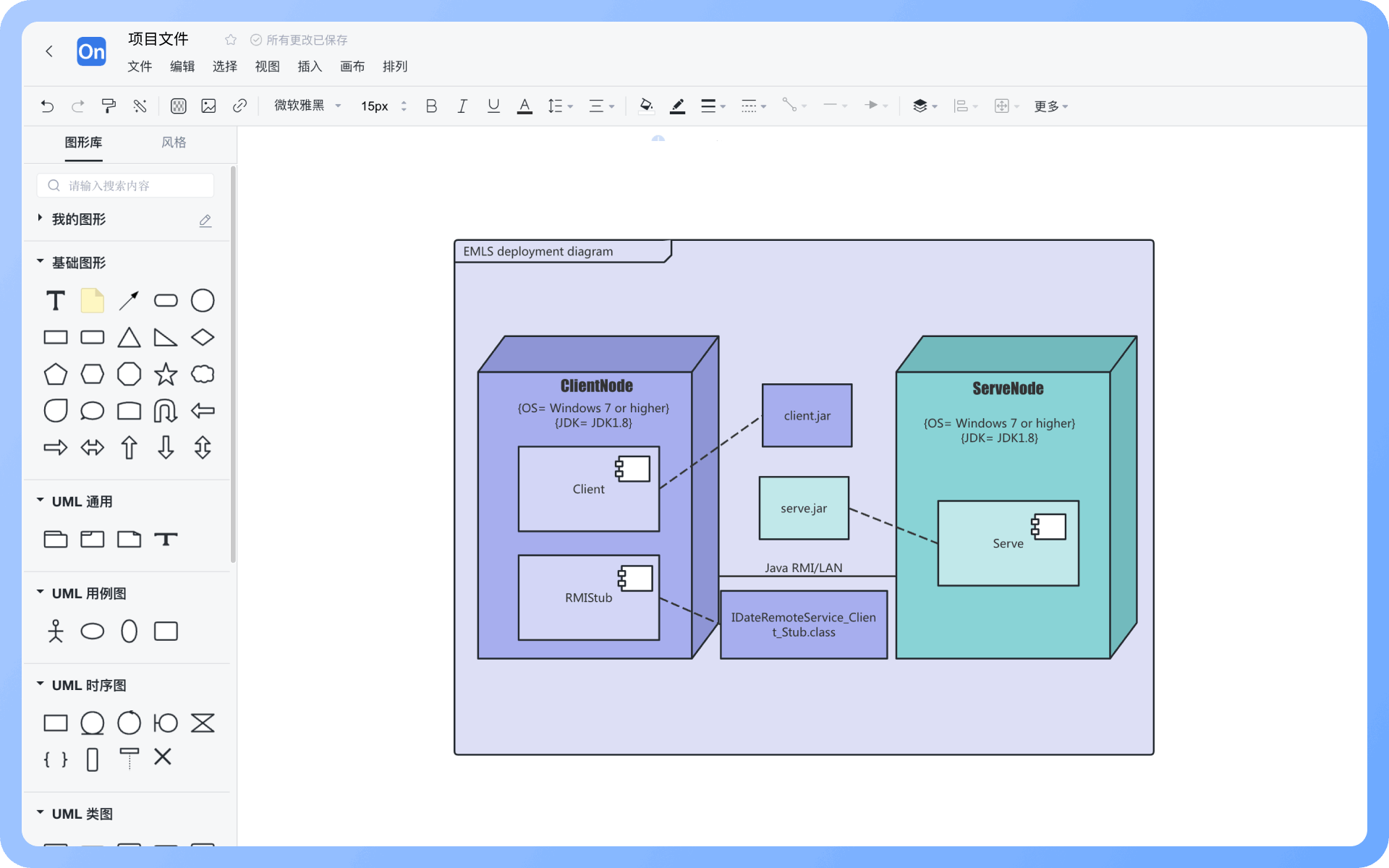

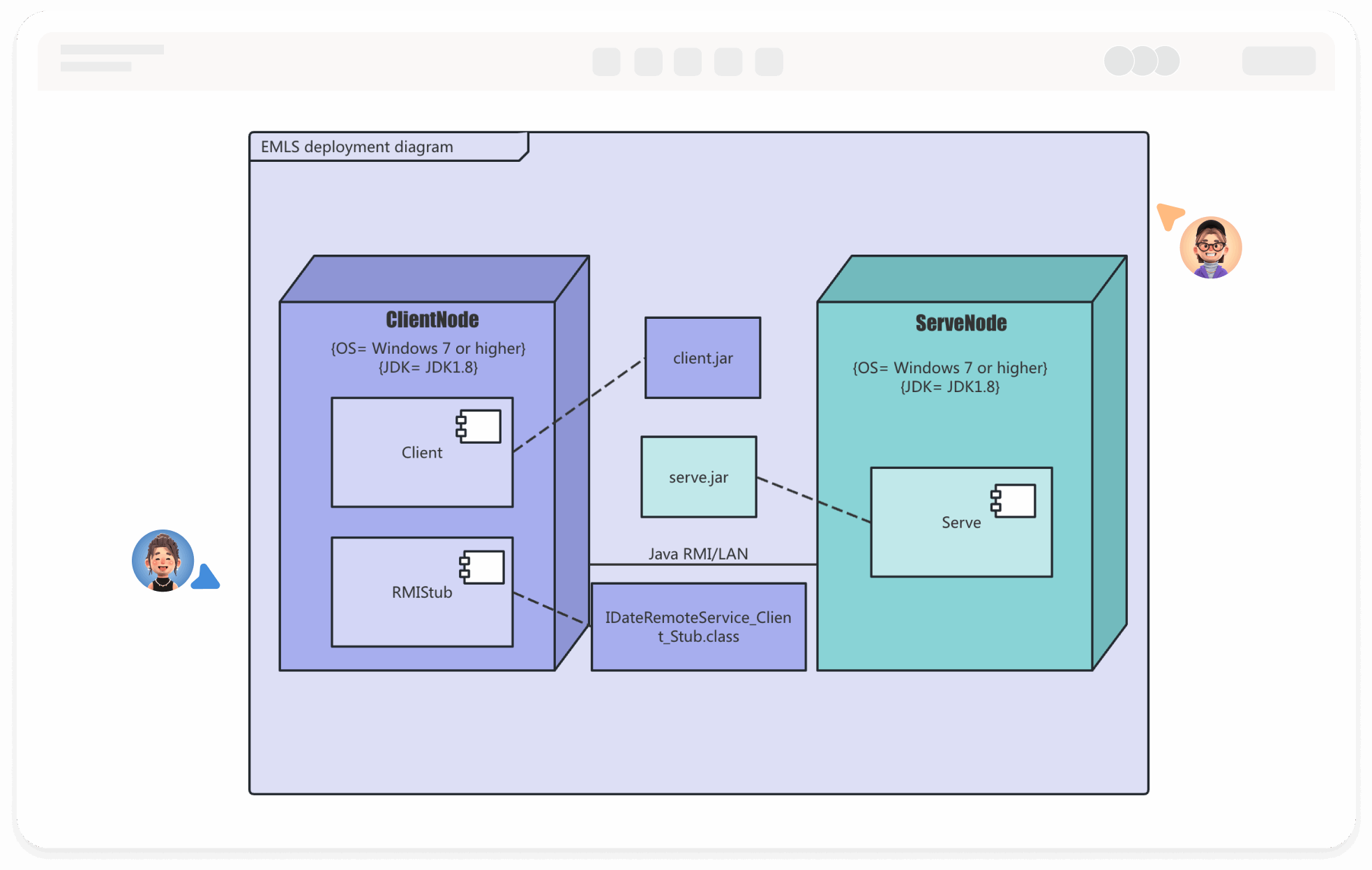

部署图则是在此基础上更进一步，描述系统硬件的物理拓扑结构及在此结构上执行的软件。

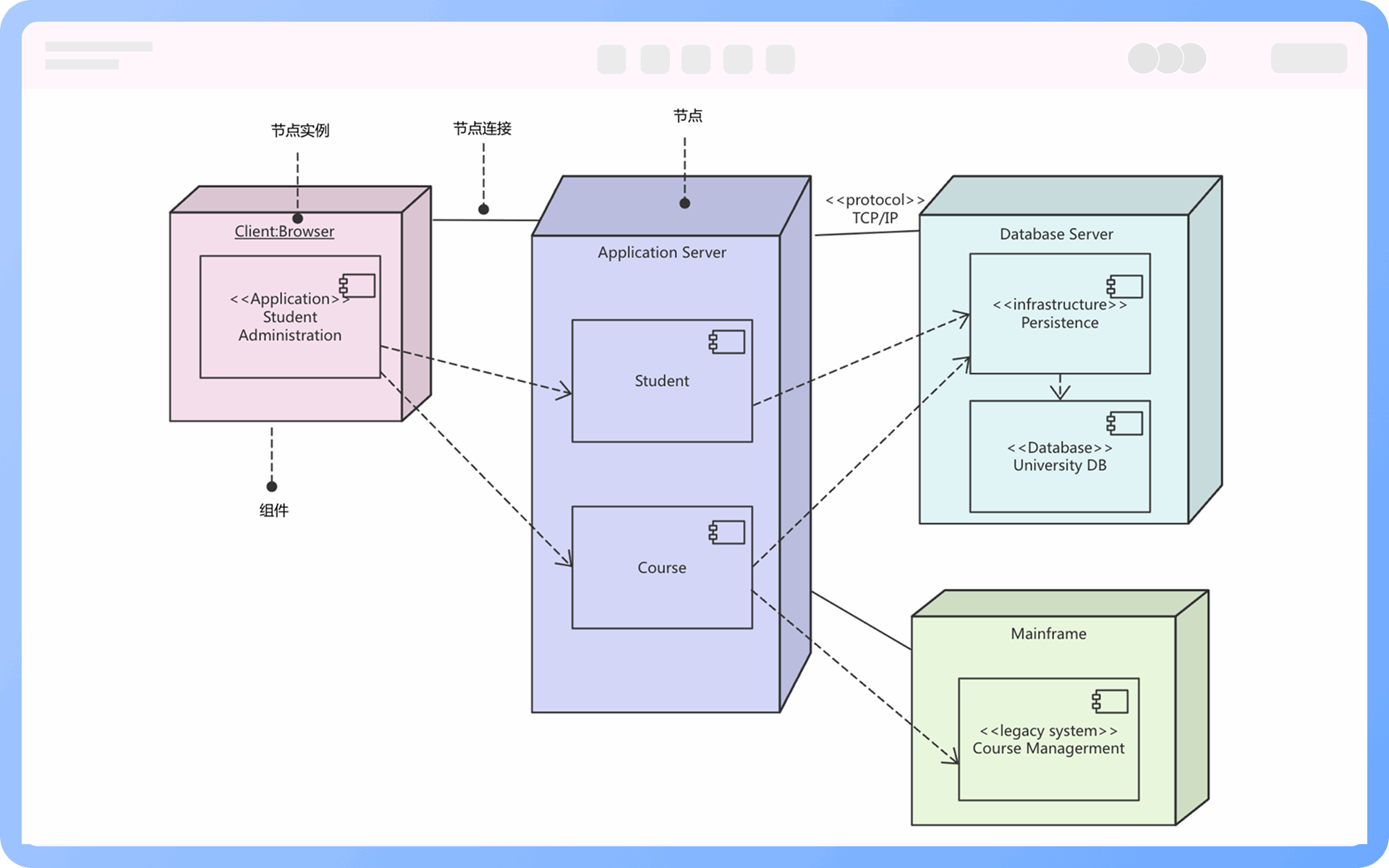

节点和节点实例

1，节点是用来表示系统的计算资源的模型元素，通常是硬件或软件的运行环境，用立方体表示。

2，节点实例基于现有节点，节点实例的名称会有下划线，并且节点类型前会有冒号。

组件和组件实例

1，组件是软件开发过程中的产物，包括过程模型（如用例图、设计图）、源代码、可执行程序、设计文档、测试报告、需求原型、用户手册等。

2，组件实例基于现有组件，组件实例的名称会有下划线，并且组件类型前会有冒号。

节点连接

节点连接是指节点之间的连线，表示系统之间进行交互的通信路径。

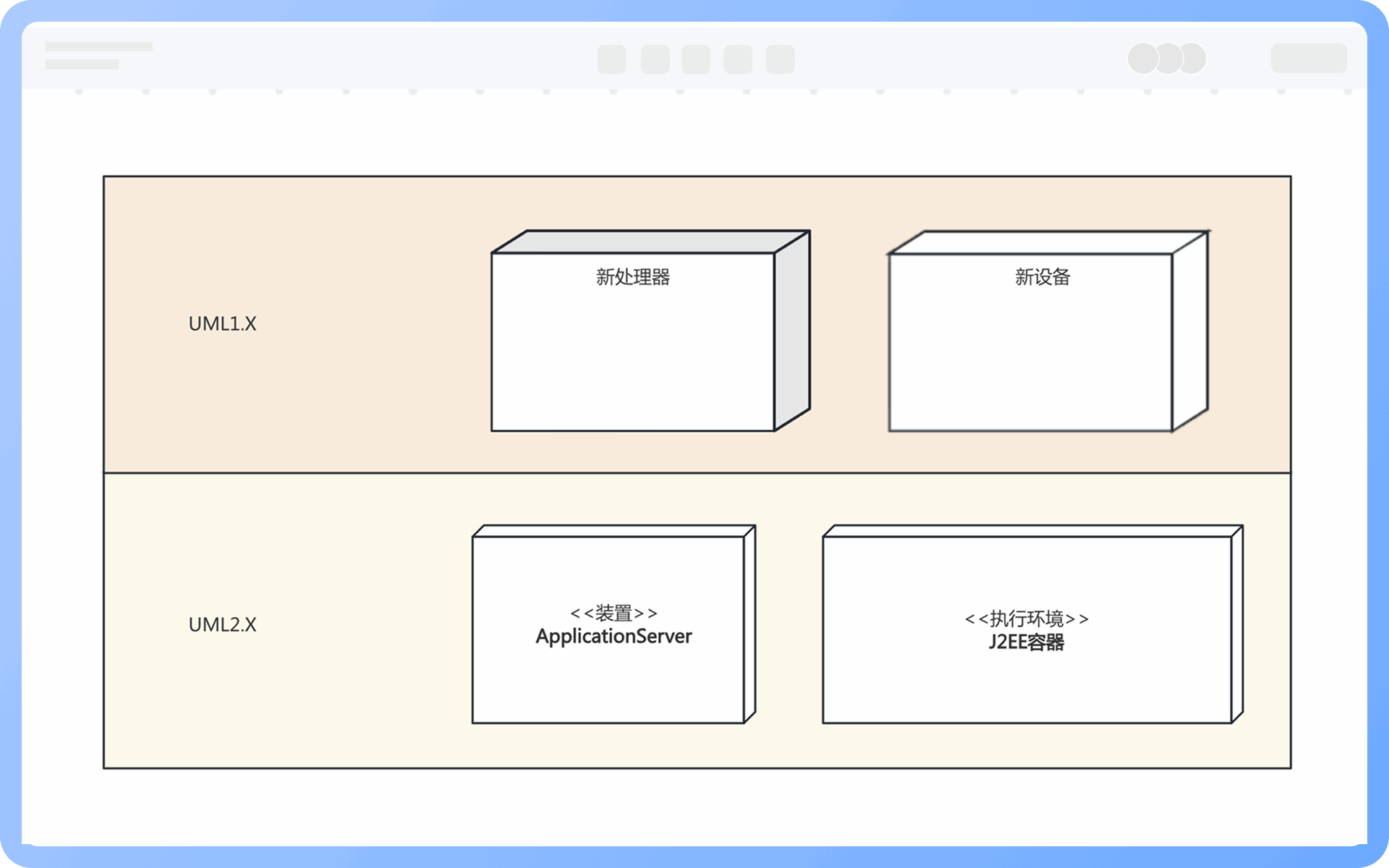

在UML1.x中，节点被分为处理器节点和设备节点，处理器是带阴影的立方体，设备是不带阴影的立方体。

在UML2.x中，节点被分为设备节点和执行环境，设备使用带有<<device>>构造型的立方体表示，执行环境以标准的构造型<<executionEnviroment>>来指定。

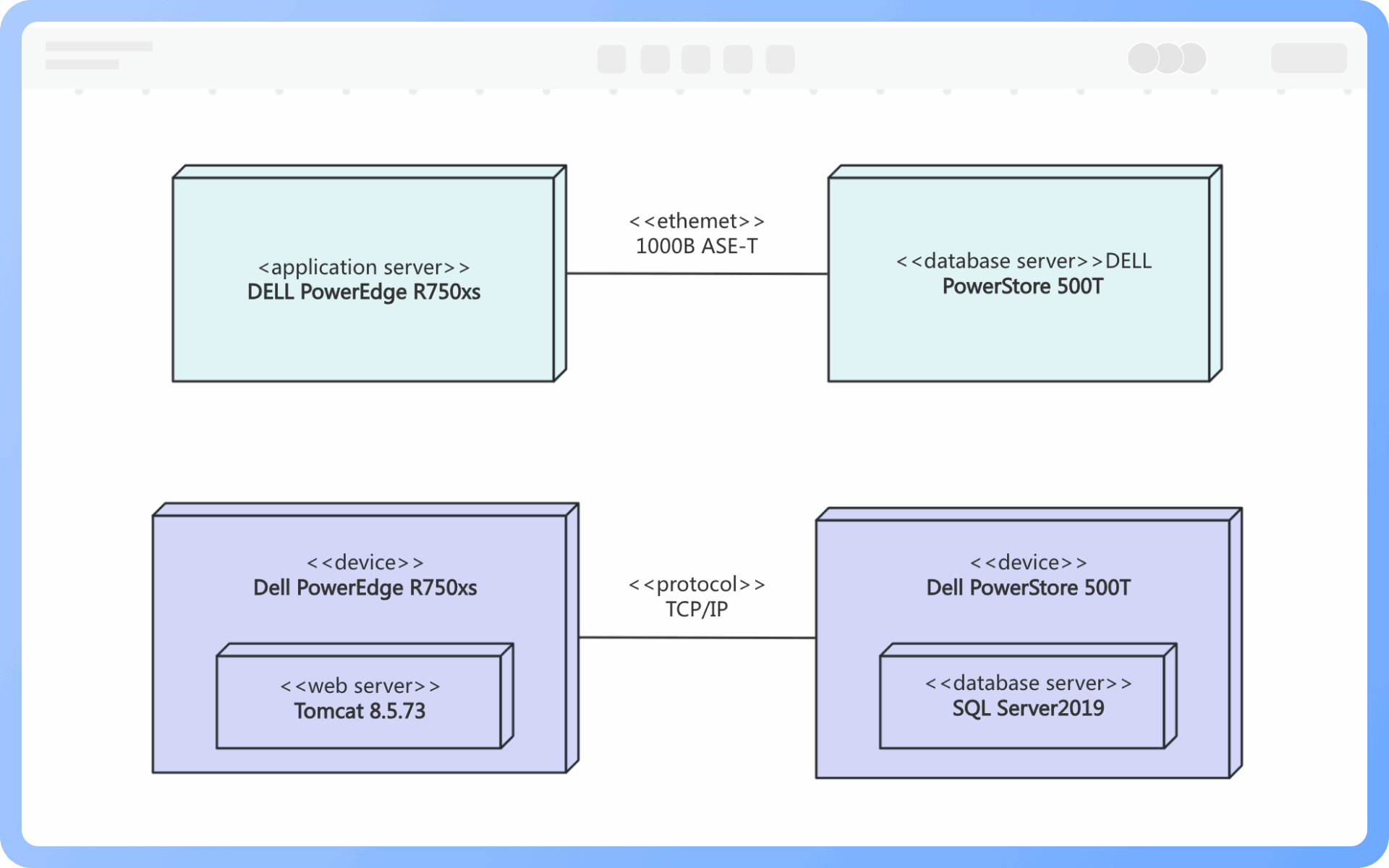

当部署目标为物理设备时，通信路径通常表示两个节点之间的物理连接。

当两个部署目标是执行环境节点时，通信路径通常是一些协议。

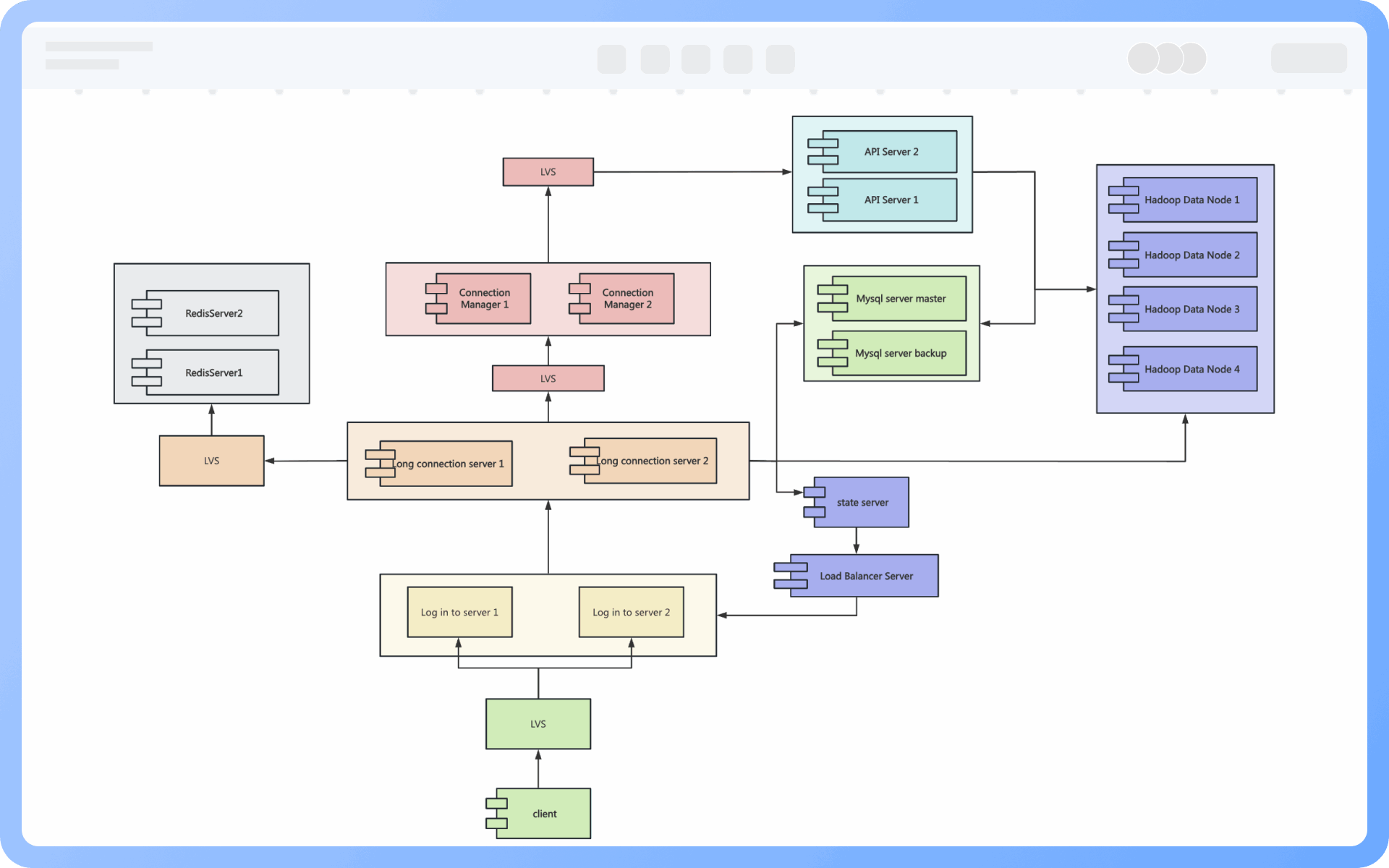

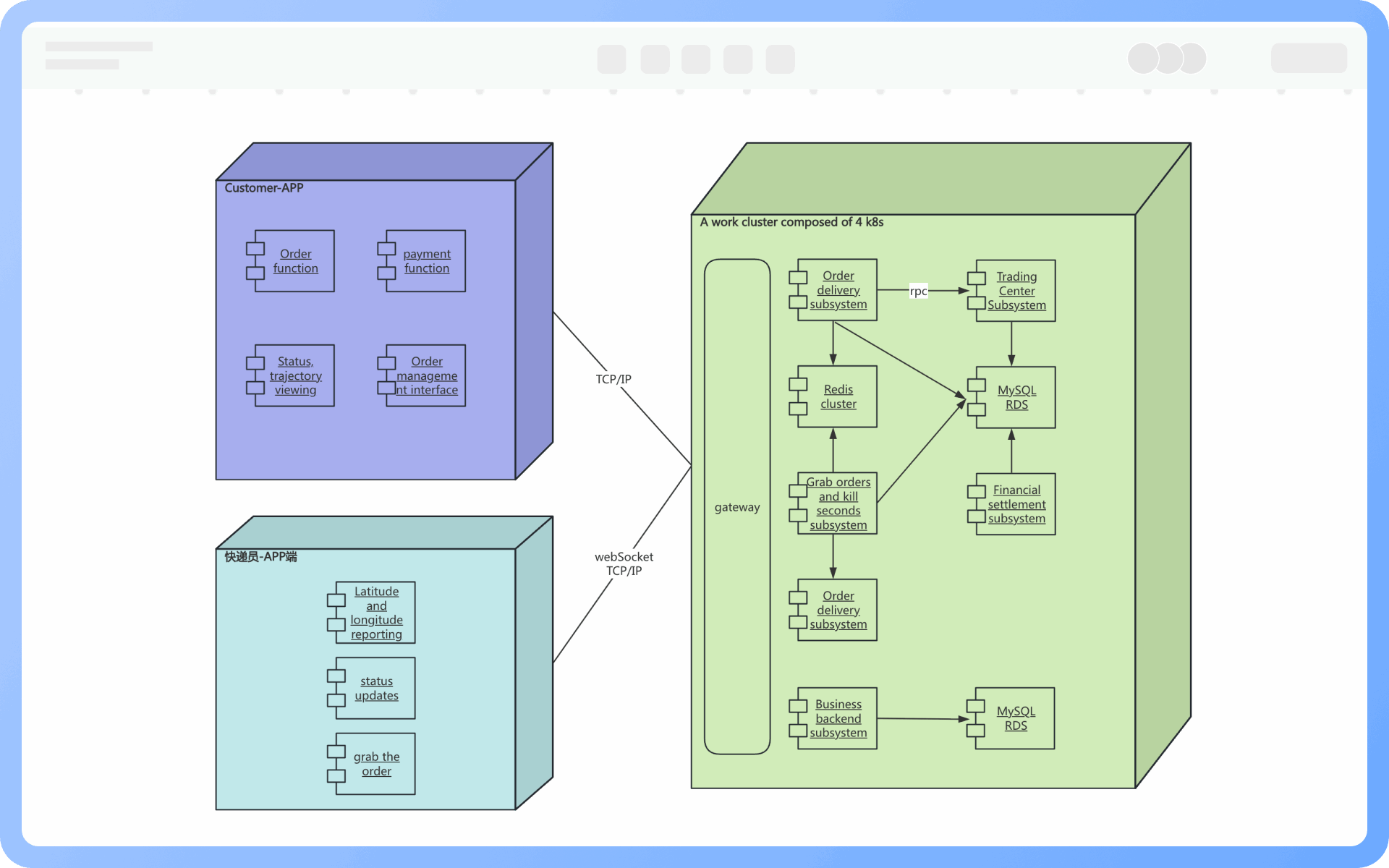

1，描述部署结构，展示服务、数据库、Web应用等部署在哪些服务器、节点或容器上；
2，展示节点通信关系，表达服务器之间的连接、消息交互、调用路径等；
3，支持系统部署规划，帮助开发人员、运维人员清晰了解系统的实际运行结构；
4，支持运维和系统文档编制，可用于设计部署手册、系统说明文档、DevOps 指导文件等。

部署图、网络拓扑图和部署架构图存在不少相似的地方，容易被混淆，下面用一句话总结这3种图形的区别：

部署图，用于建模软件构件如何部署在运行环境上，适合系统工程师和架构师；
网络拓扑图，用于展示物理或逻辑网络结构，适合网络工程师/IT运维；
部署架构图，用于描述系统或平台的实际部署结构，适合技术汇报、DevOps团队。
