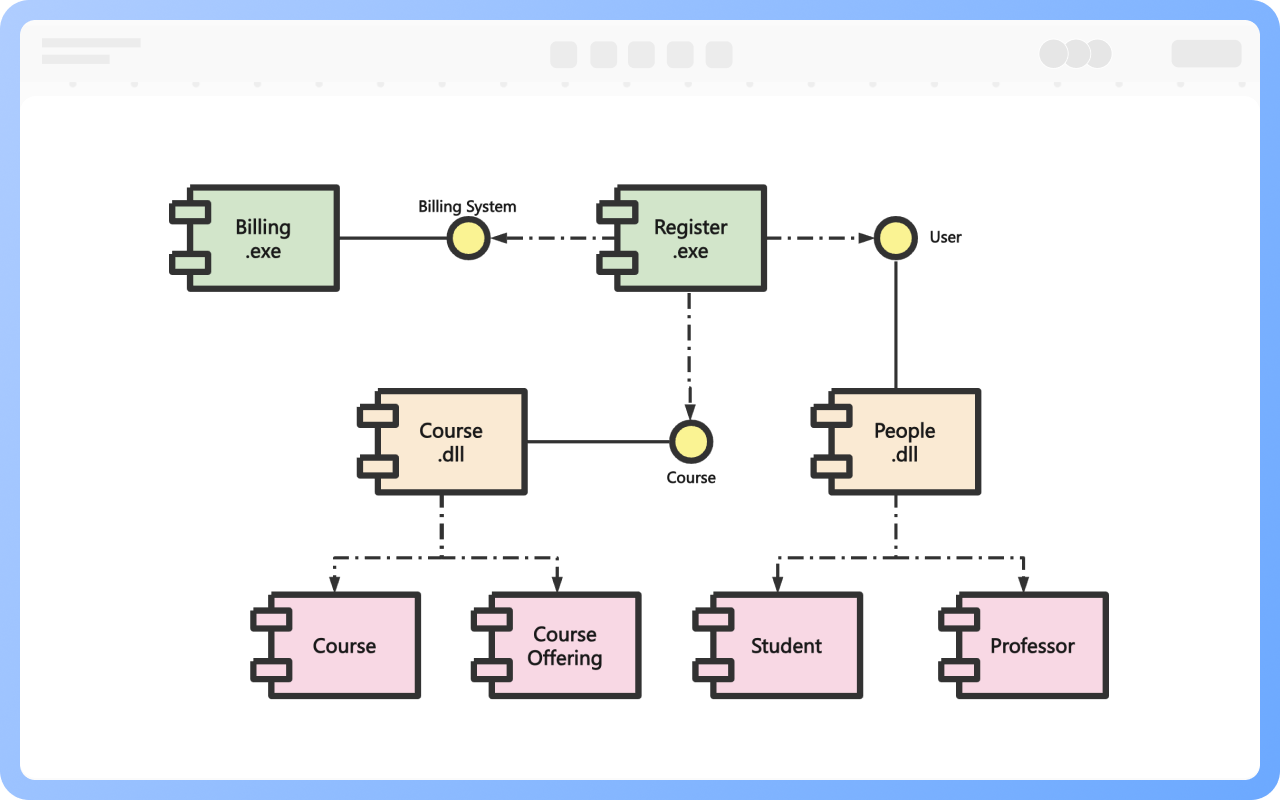

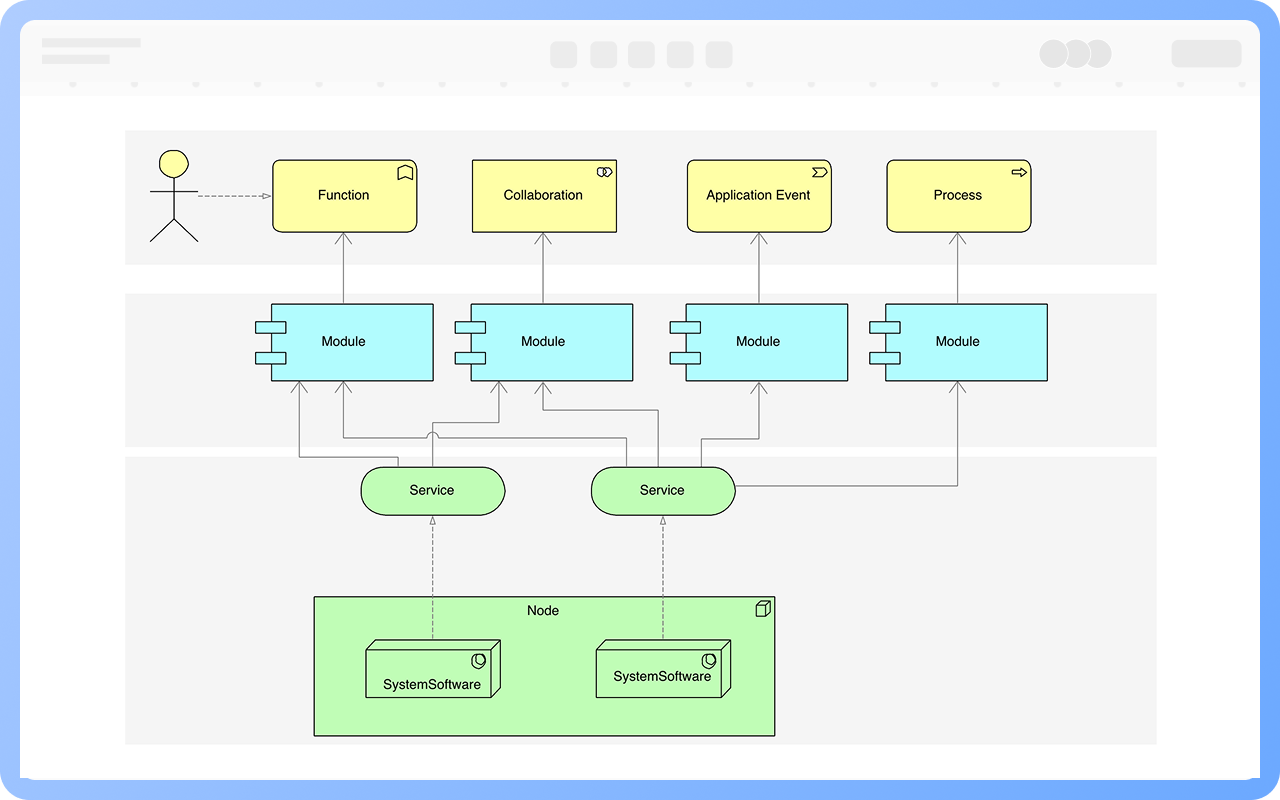

组件图是说明组件之间的逻辑关系。

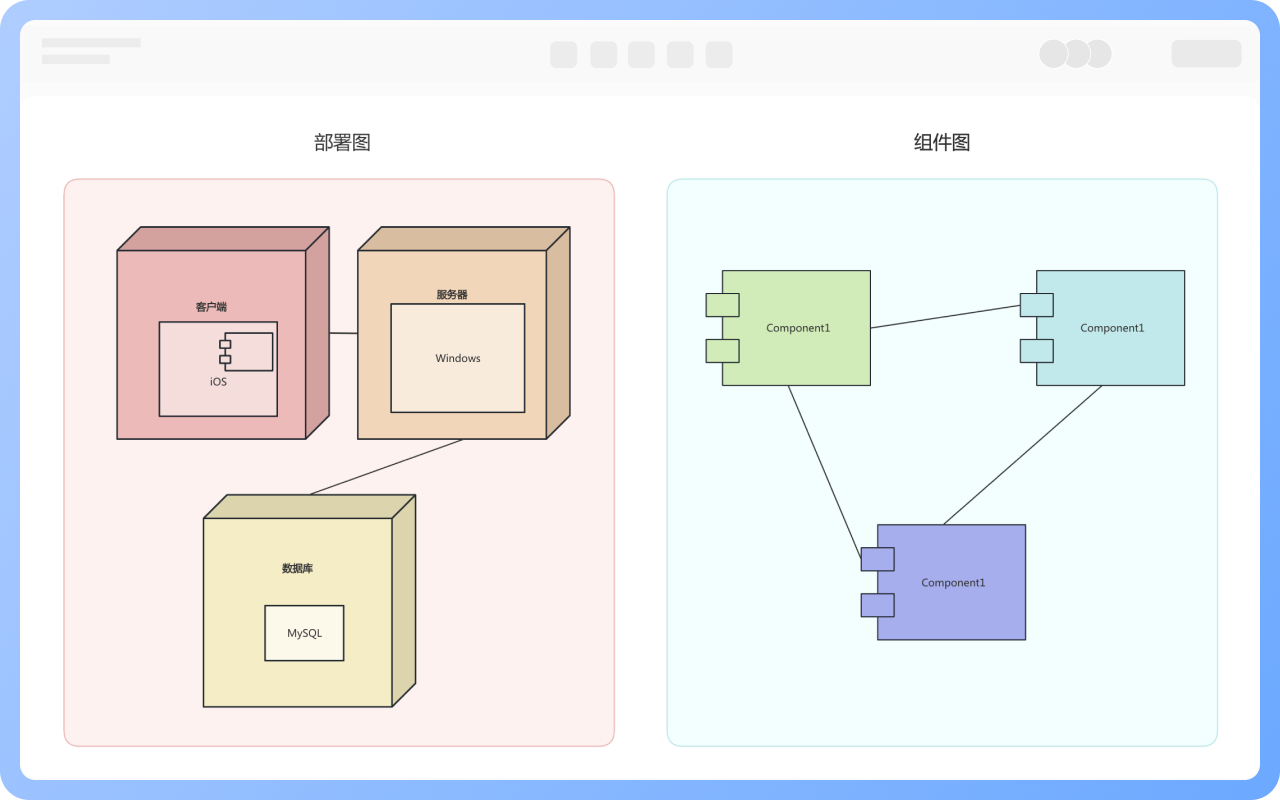

部署图则是在此基础上更进一步，描述系统硬件的物理拓扑结构及在此结构上执行的软件。

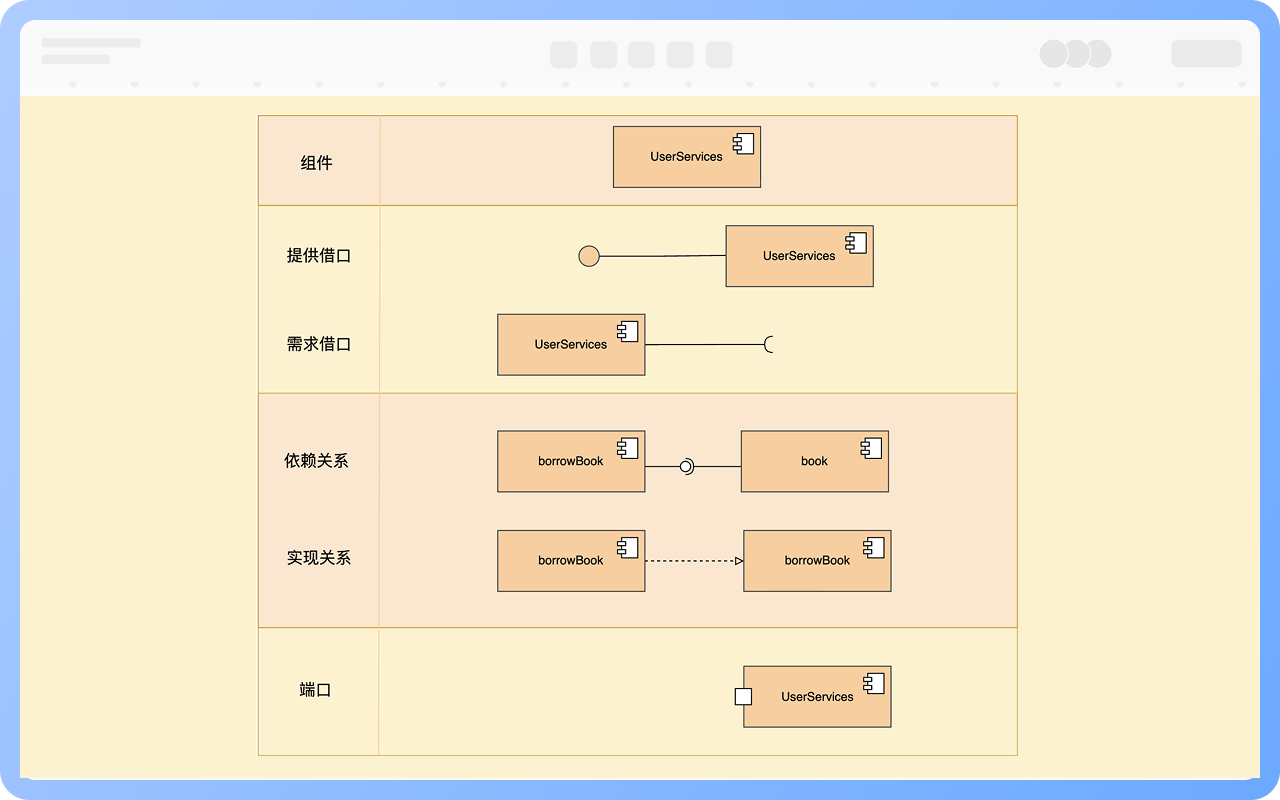

组件：组件是定义了良好接口的、可替代的物理实现单元，一般表示实际存在的、物理的物件，用一个左侧带有突出两个小矩形的矩形来表示。

接口：提供接口又称导出接口，是组件提供的服务的集合，可以使用接口与组件之间的实现关系来表示；需求接口又称导入接口，是组件请求其它组件相应服务时遵循的接口，通过依赖关系来表示。

关系：组件间-->依赖关系，两个组件中的类如果存在泛化关系或存在使用关系，可以添加依赖；组件与接口之间-->依赖或实现。

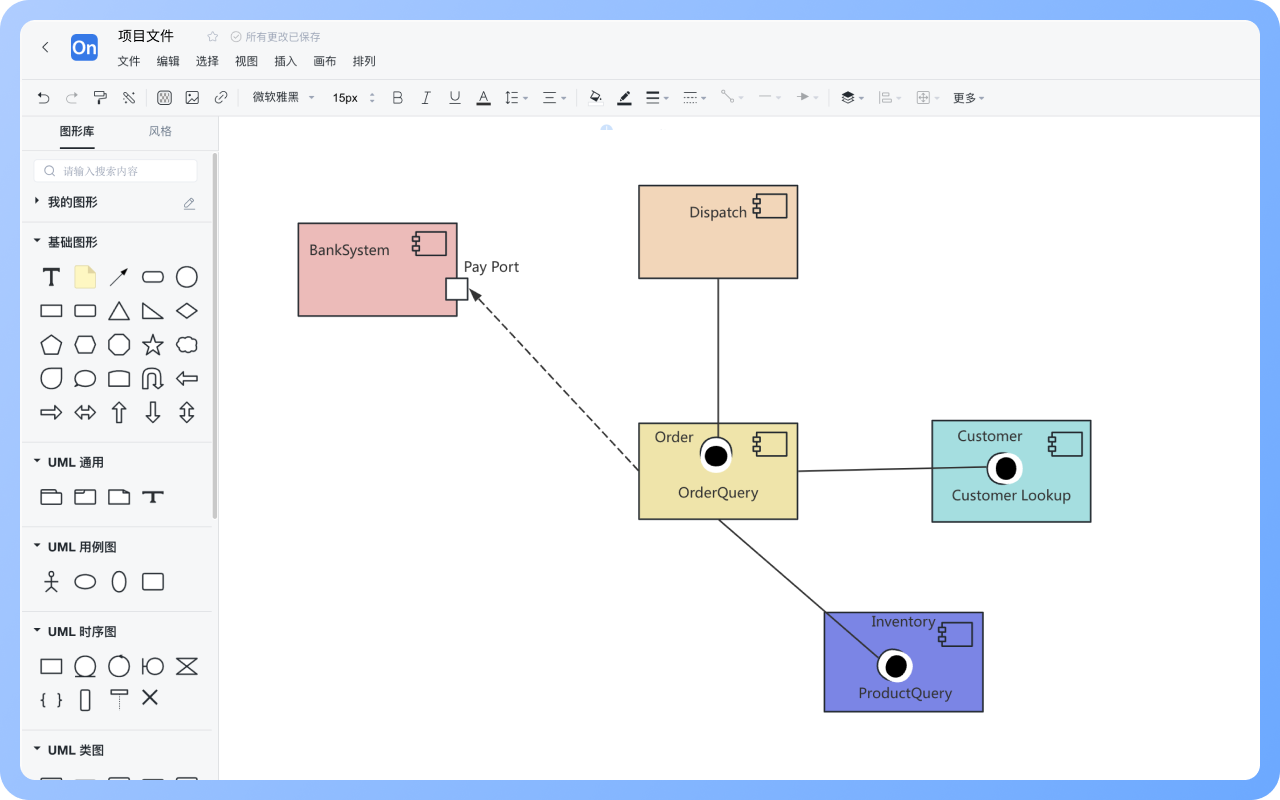

端口：uml2.0引入的概念，端口指定了组件上的一个交互点，通过该交互点，组件可以与环境、其他组件或其内部组件进行通信，使用组件边框上的一个小矩形来表示。

简单组件图：将相互协作的类，组织成一个组件。

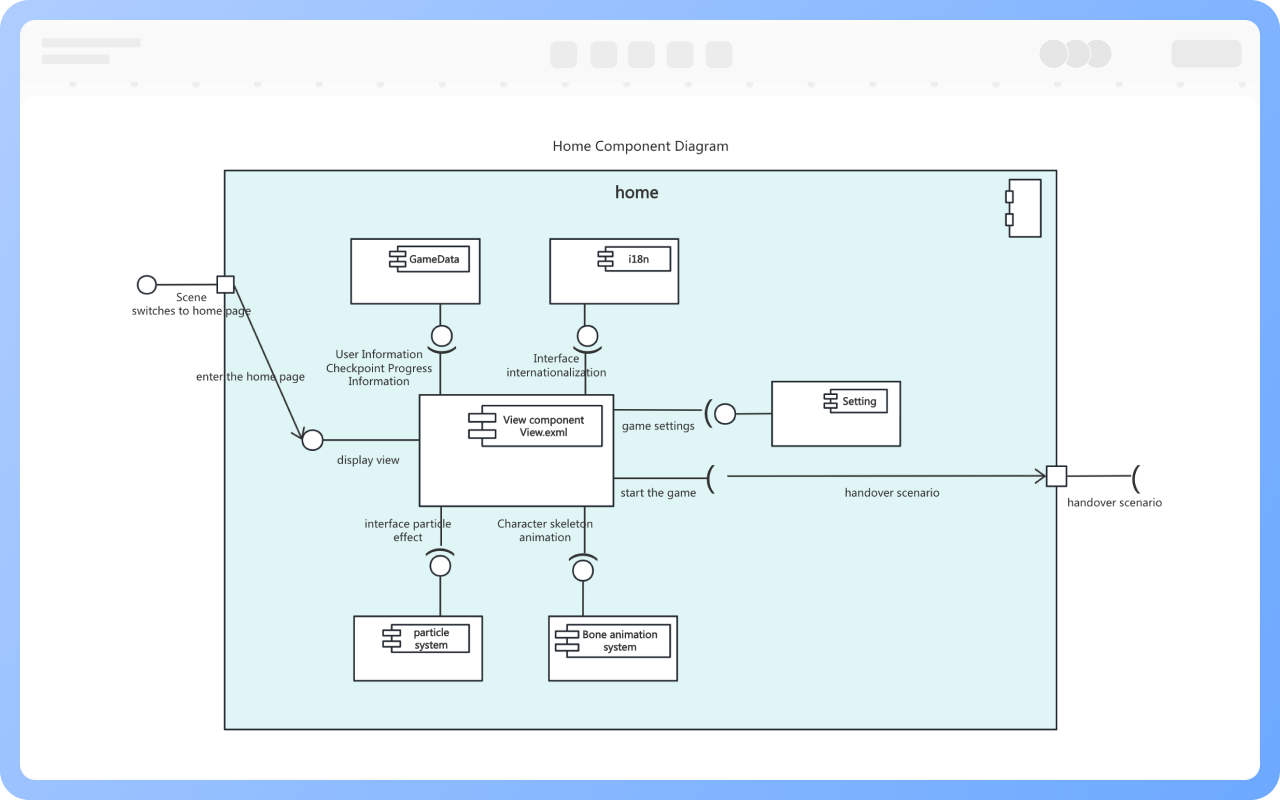

嵌套组件图：使用嵌套的组件图来表示组件的内部结构。

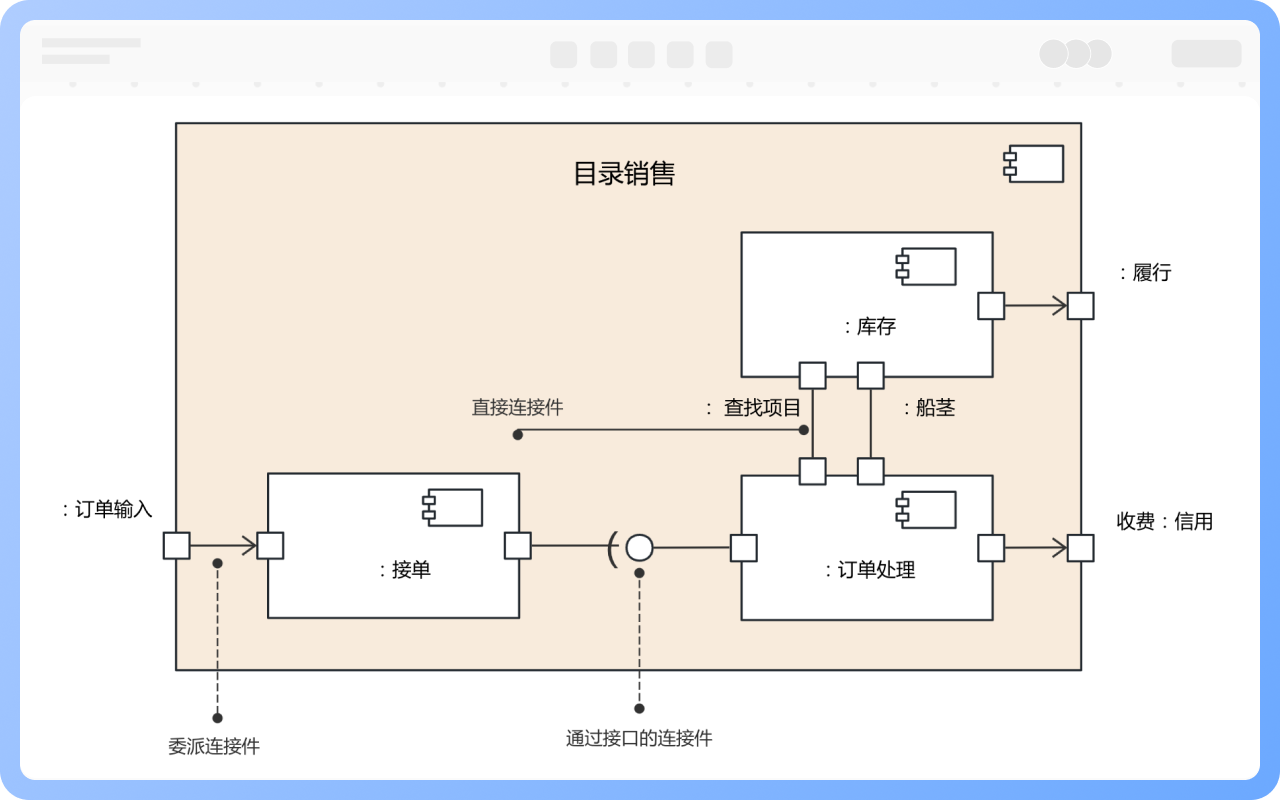

组件与组件之间通过端口连接，而端口与端口之间通过连接器连接，但一般不常用 。

连接器分为直接连接器、接口连接器、委派连接器三种。

1，多个团队协作开发

2，微服务或模块化架构

3，有明确接口约束的系统

4，需要部署分离的组件（如前端、后端、数据库）

1，注重模块化、解耦，因为组件图主要价值是展示系统分层和依赖清晰；
2，使用标准符号和接口标注，可以增强图的可读性和一致性；
3，搭配类图/部署图一起使用，提供结构、行为、部署的完整视图；
4，避免把组件图画成类图，组件图表达系统“结构”而非“实现细节”。
