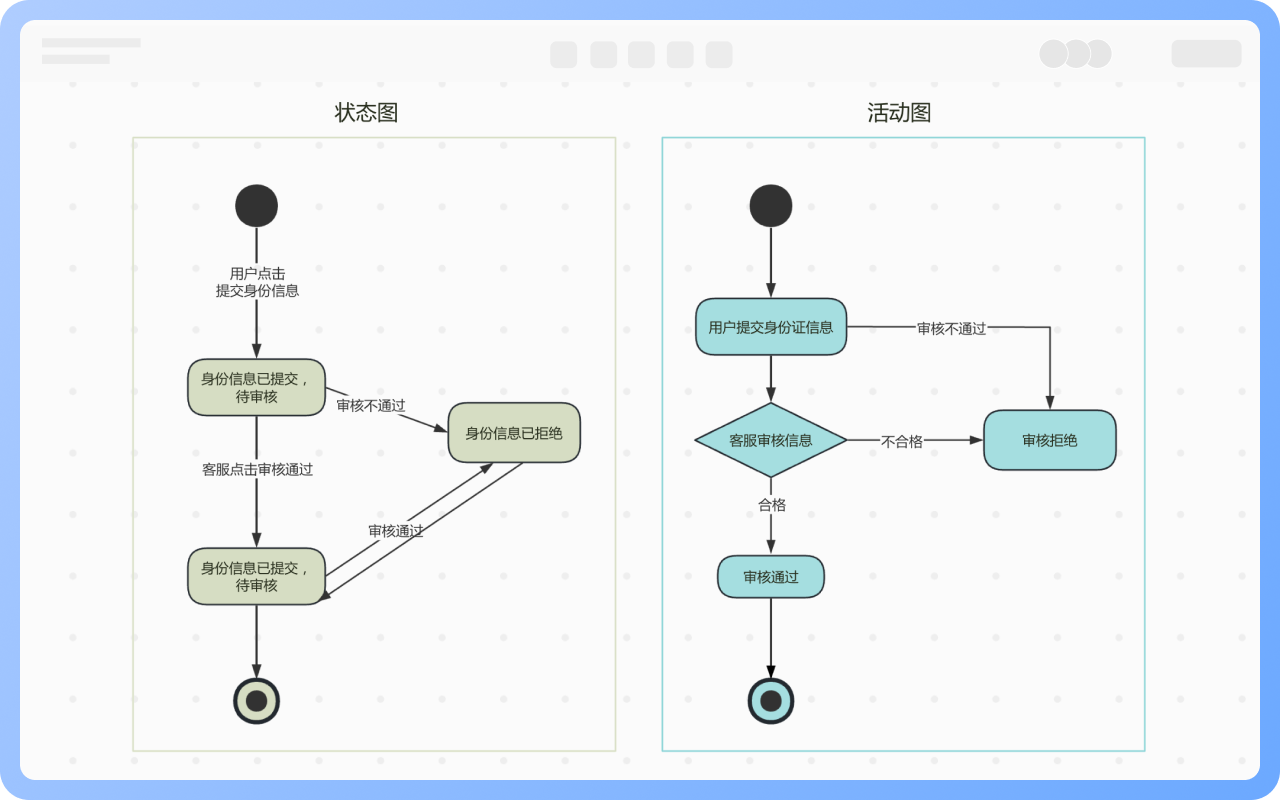

状态图是以状态为核心表达，圆角矩形表示状态，在转移线上写的内容，对应的是活动图的活动。

活动图是以活动为核心表达，圆角矩形表示活动，转移线上通常不写内容，只是在进行判断的时候，要在线上写出判断的条件。

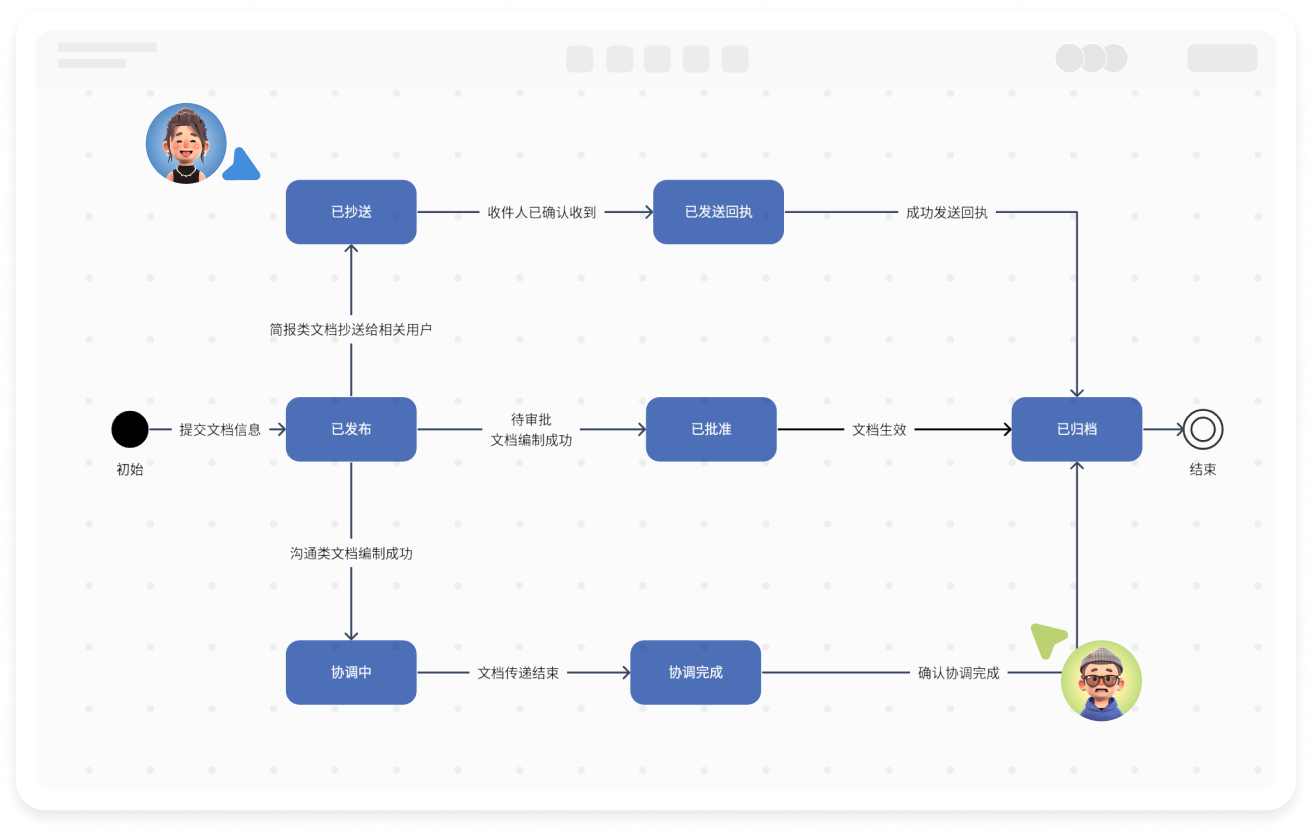

状态是指对象在其生命周期中，满足某些条件、执行某些活动或等待某些事件时的一个状况，用圆角矩形表示。

初始状态：代表状态机图的开始，使用实心圆表示，一个状态机图只有一个初始状态。

结束状态：表示状态机图的结束，使用实心的圆环表示，一个状态机图可以有多个结束状态。

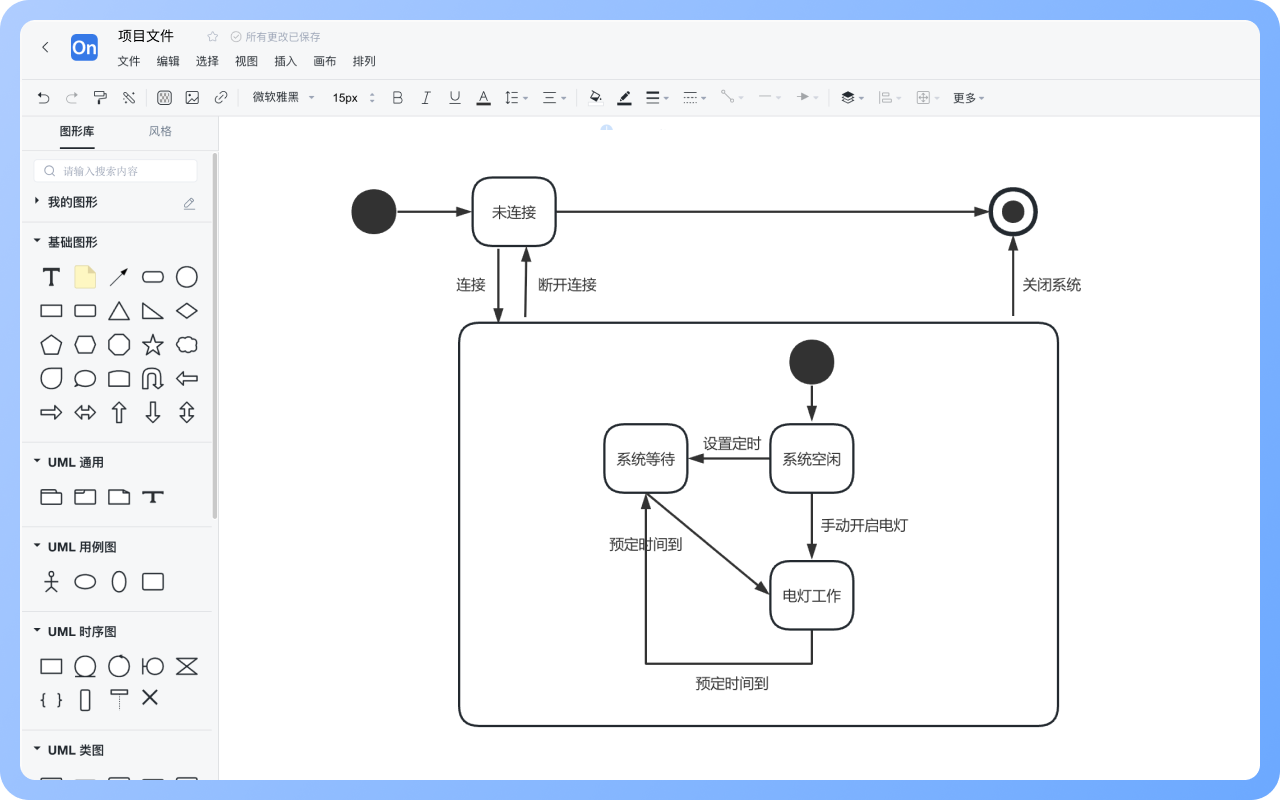

组合状态：组合状态是状态内部嵌套有子状态的状态，根据状态是否同时存在，分为顺序子状态和并发子状态。

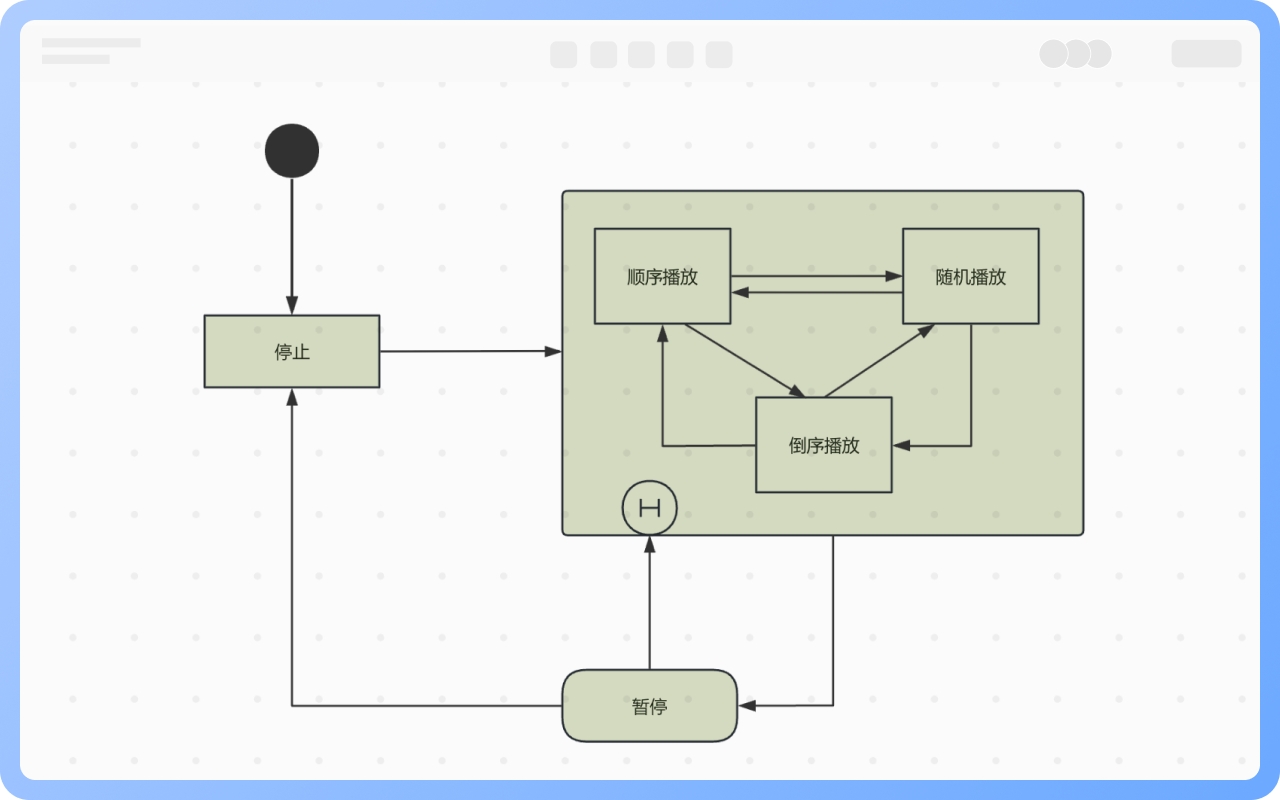

历史状态：历史状态是一种伪状态，它表示在状态再次转移到该组合状态时，应处于上一次退出时的一个子状态，而不是从组合状态的初态开始。

转移是两个不同状态之间的一种关系，表示对象将在源状态中执行一定的动作，并在某个特定事件发生而且某个特定的警界条件满足时，进入目标状态。

触发事件：是转移的诱因，可以是一个信号，事件、条件变化和时间表达式。
警戒条件：是一个逻辑表达式，触发事件发生且警戒条件为真时，转移才会被激活。
动作：可以是一个赋值操作或算术运算，也可以是一个动作序列，包括给另外一个对象发送消息、调用一个操作、设置返回值、创建或销毁对象等。

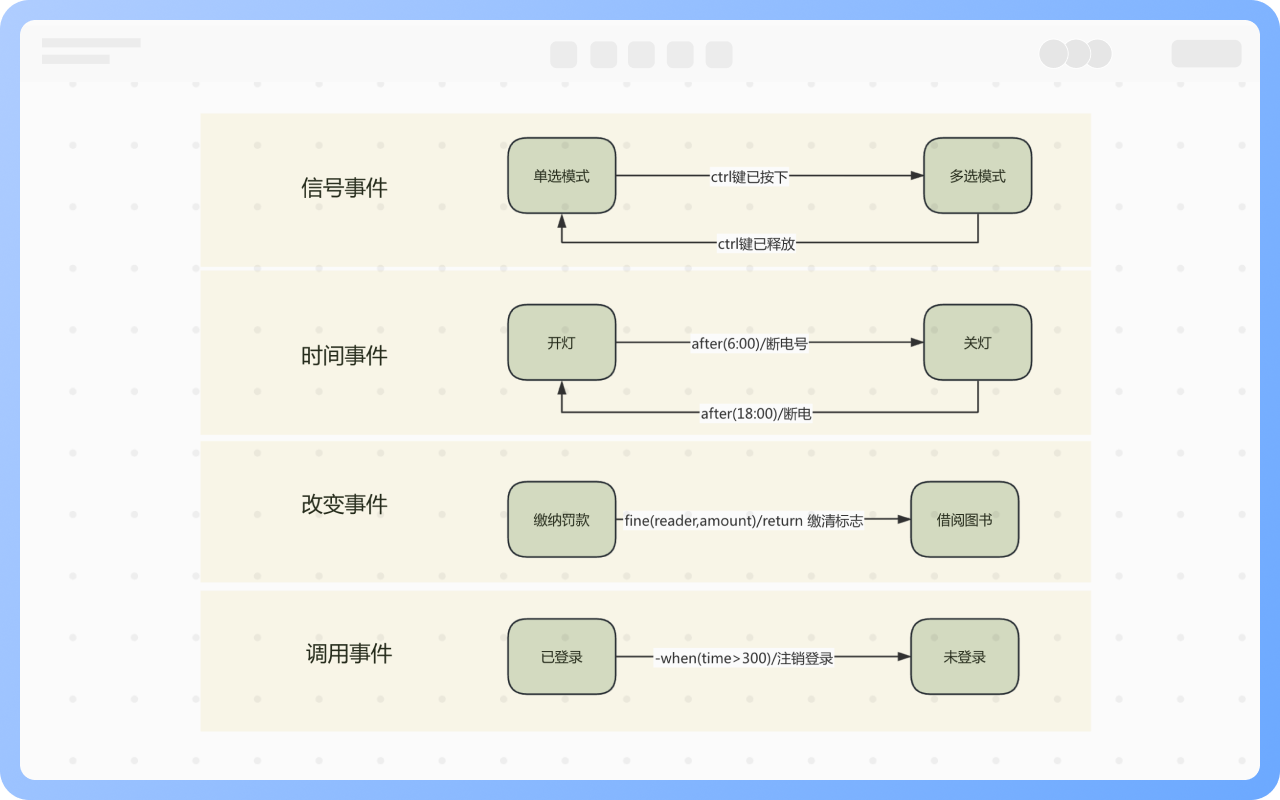

信号事件：是指一个对象接收到信号的事件，该接收信号的事件会导致其状态的转换。

时间事件：代表时间的流逝，当时间条件被满足时可能要触发某个事件，时间可以是相对的也可以绝对的。

改变事件：指依赖特定属性值的逻辑表达式所表示的条件满足时，事件发生。

调用事件：表示一个对象接收到一个对调用的请求，这个对象用状态的转移而非特定的处理过程来实现操作。

控制器：如电梯控制系统
用户界面流程：如登录流程
生命周期管理：如订单、任务、请求等
