类图组成
类图主要由类、接口和各种关系组成，关系主要包括泛化关系、依赖关系、关联关系和实现关系。

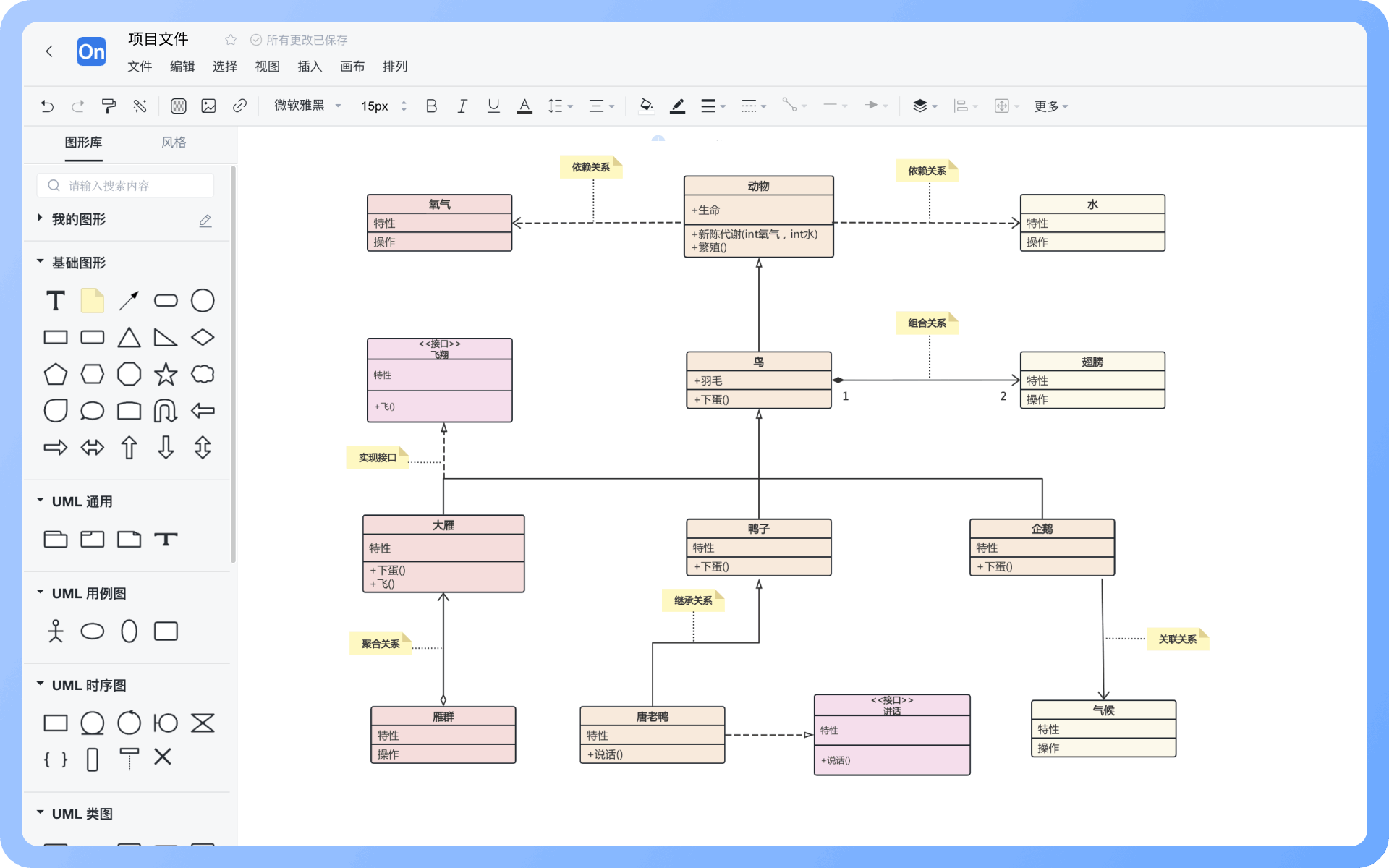

在线创建图表
类图是UML建模中的一种静态视图，用来描述类、接口、协同以及他们之间关系，用来显示系统中这些概念的静态结构，广泛应用于软件工程中的系统分析和设计阶段。
类图是面向对象建模的主要组成部分，也定义其它UML图形的基础，可以在类图的基础上，绘制状态图、协作图、组件图和配置图等。
类图主要是用来显示系统中的类、接口以及它们之间的静态结构和关系的一种静态模型。软件设计师设计出类图后，程序员就可以用代码实现类图中包含的内容。

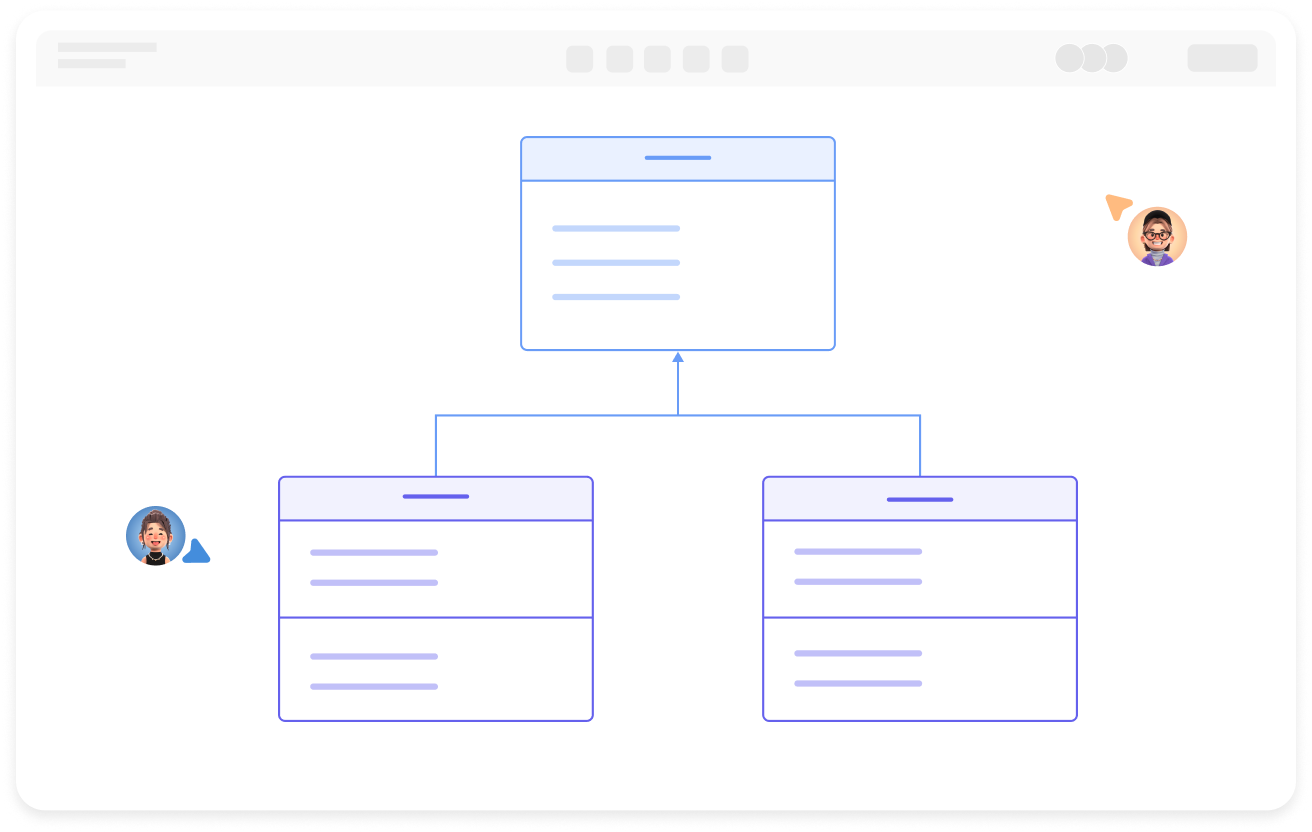

支持多人在线同屏创作，还可以设置分享链接，信息实时传递。
只需输入一句话，就自动生成所需图形，还可以对图形风格自动美化。
内置多种主题风格，也可以自由设计你喜爱的风格样式。
支持插入图标、图片、标签、备注LaTex公式、代码块、链接、附件等多种形式组件。
支持导出PNG、VISIO、PDF、SVG等格式，支持导入VISIO、Mermaid格式。
文件实时存储，多端设备云同步，历史版本可追溯，数据安全有保障。
类图主要由类、接口和各种关系组成，关系主要包括泛化关系、依赖关系、关联关系和实现关系。
类通常由名称、属性和操作构成，除此之外，类的构成还包含类的职责、约束和注释等信息。

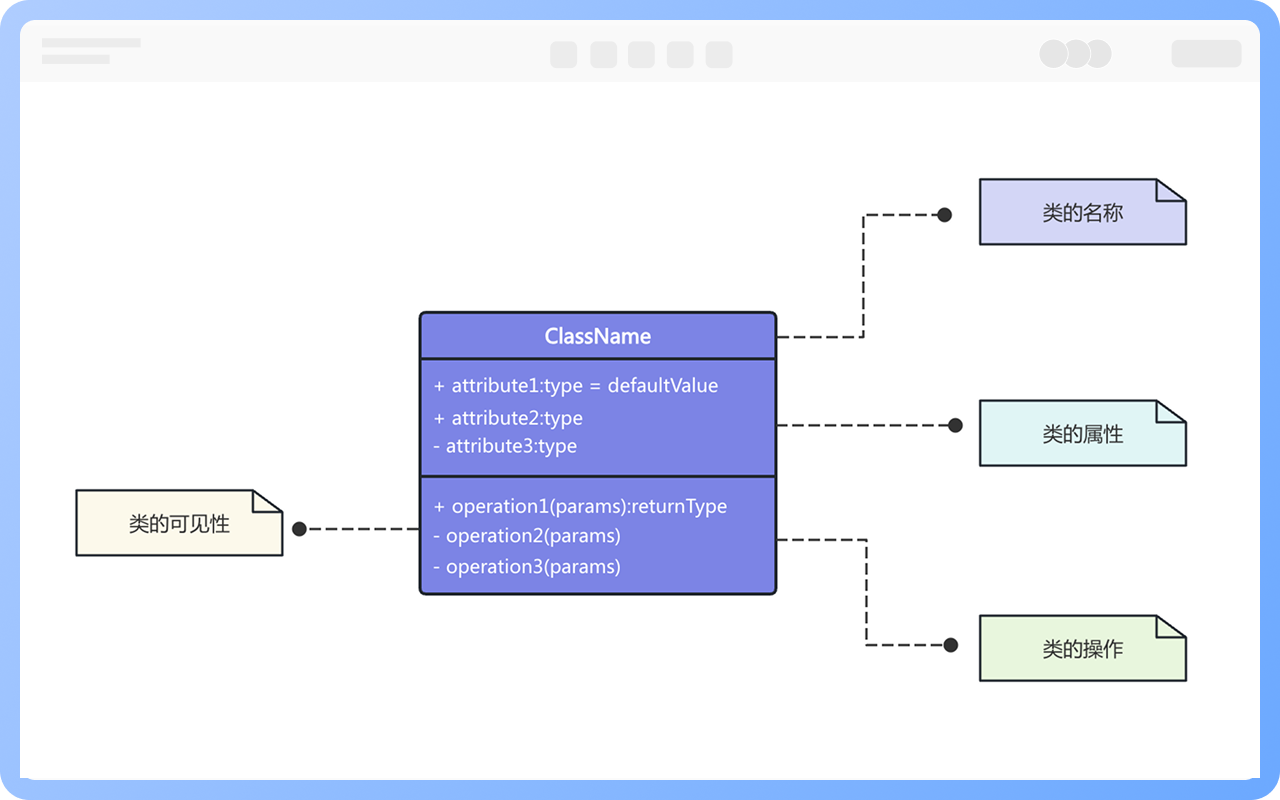

类在类图中用矩形框表示，矩形框分为三层：第一层是类的名称，第二层是类的属性，第三层是类的操作。

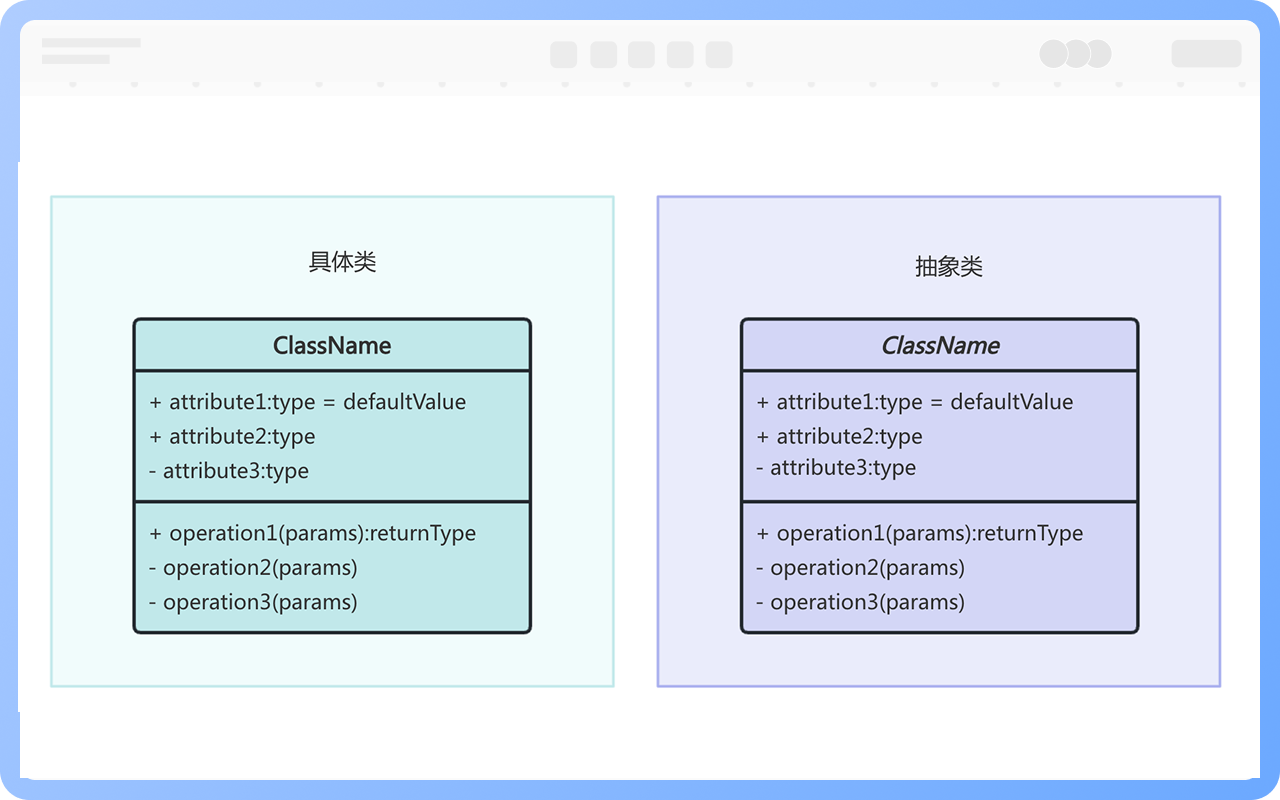

类的名称应该是一个名词，类名应该准确清晰的反映出问题域中的概念。按照UML约定，类的名称中的每个词的首字母应大写，且使用正体字来表示具体类，使用斜体字来表示抽象类。

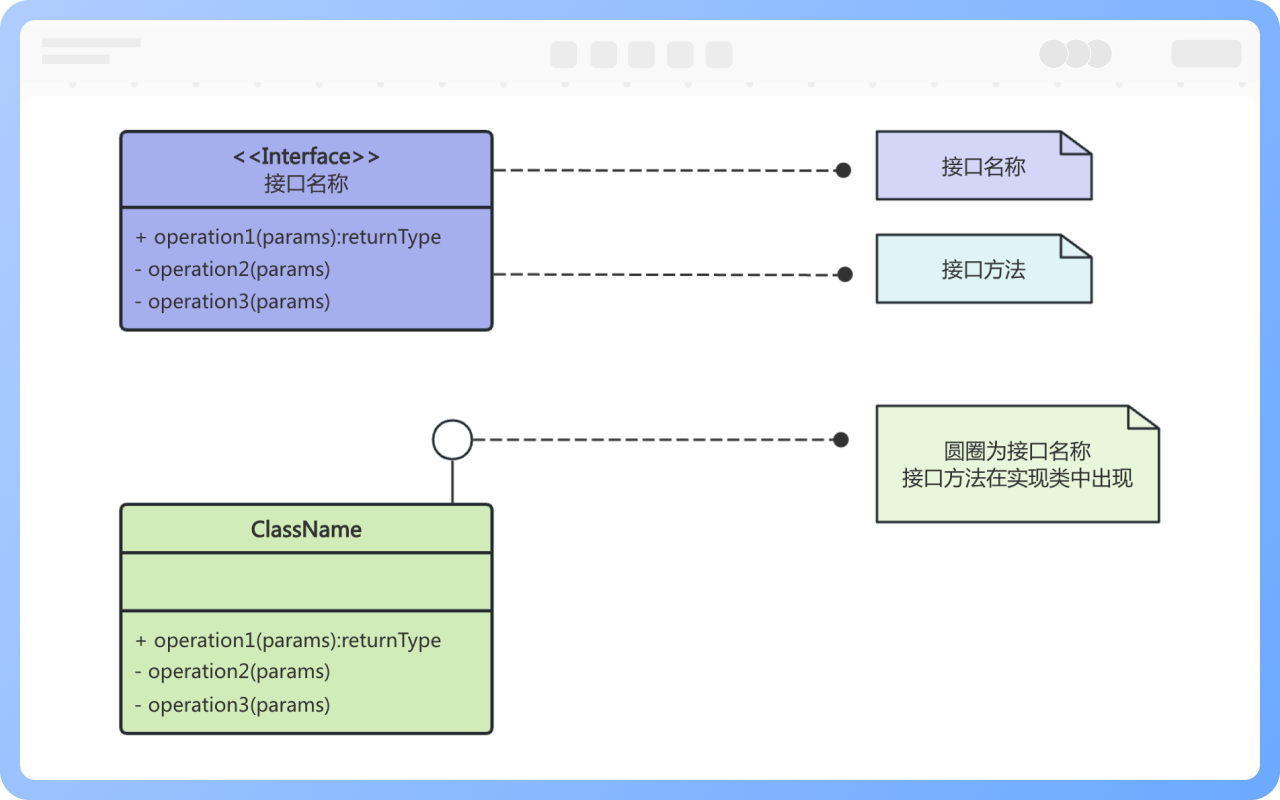

接口在类图中也是用矩形框表示，但是与类的表示不同，接口在类图中的第一层用构造型 <<interface>>表示，下面是接口名称，第二层是接口方法。

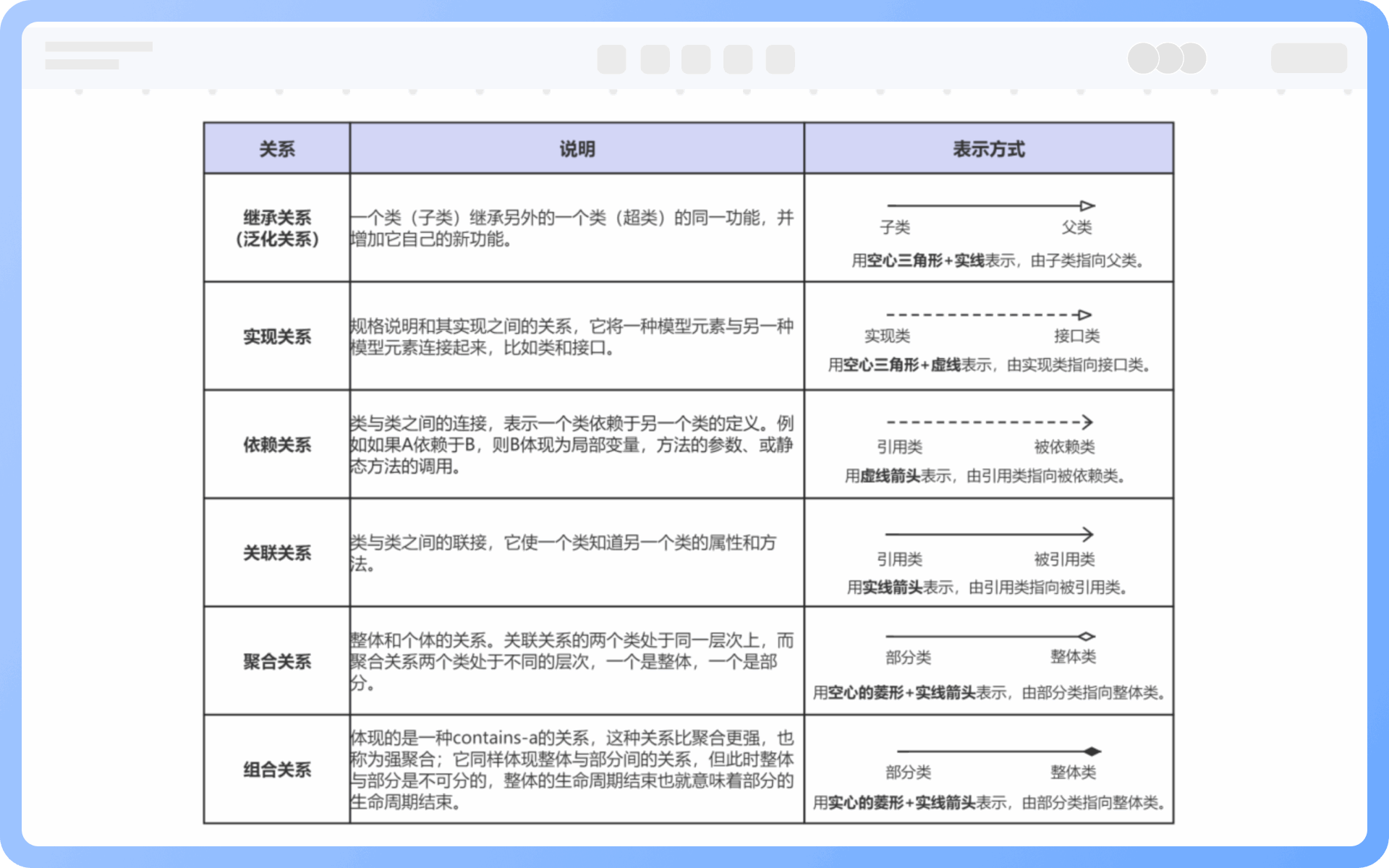

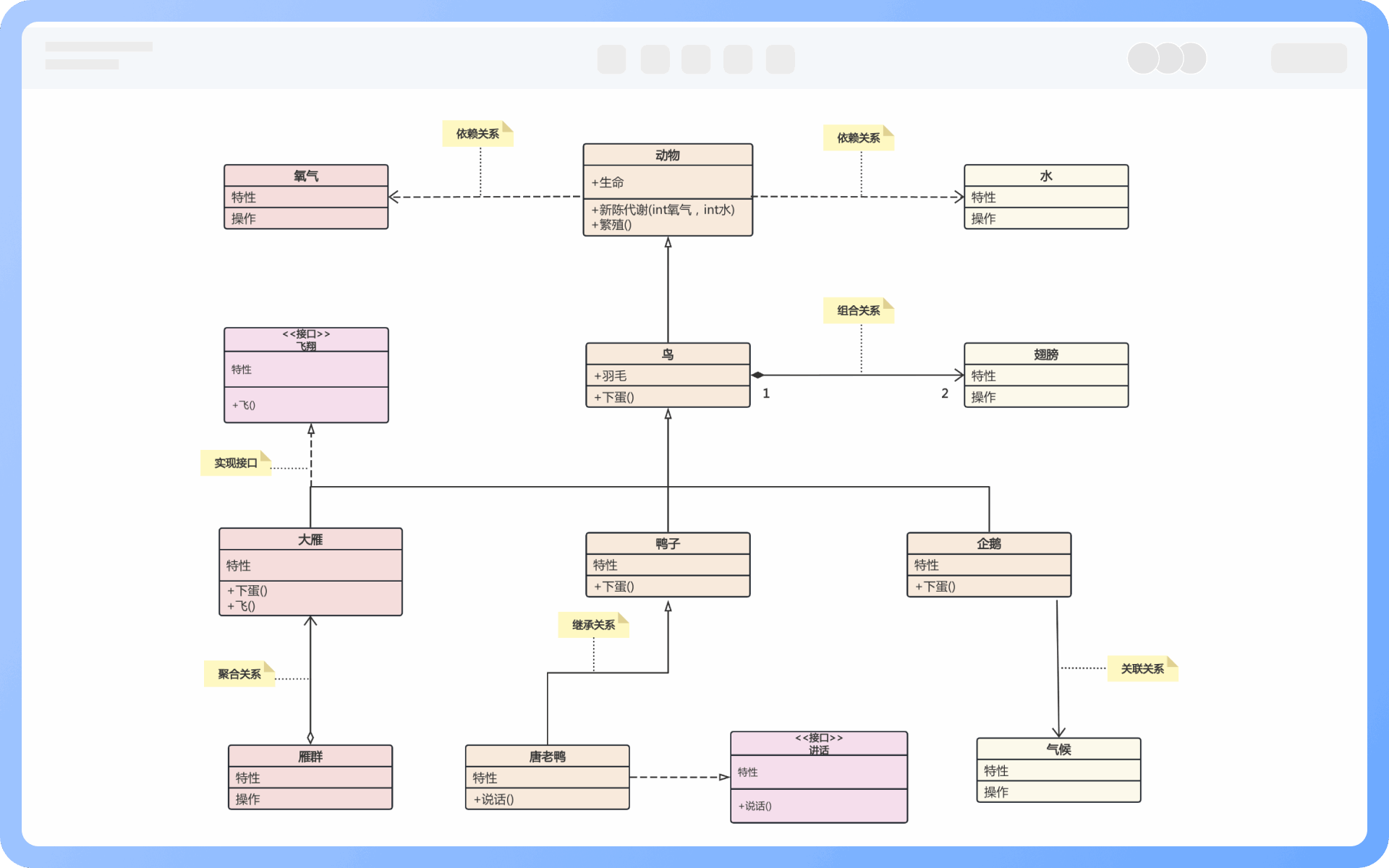

类和类、类和接口、接口和接口之间存在一定关系，UML类图中一般会有连线指明它们之间的关系。关系共有六种类型，分别是实现关系、泛化关系、关联关系、依赖关系、聚合关系、组合关系。

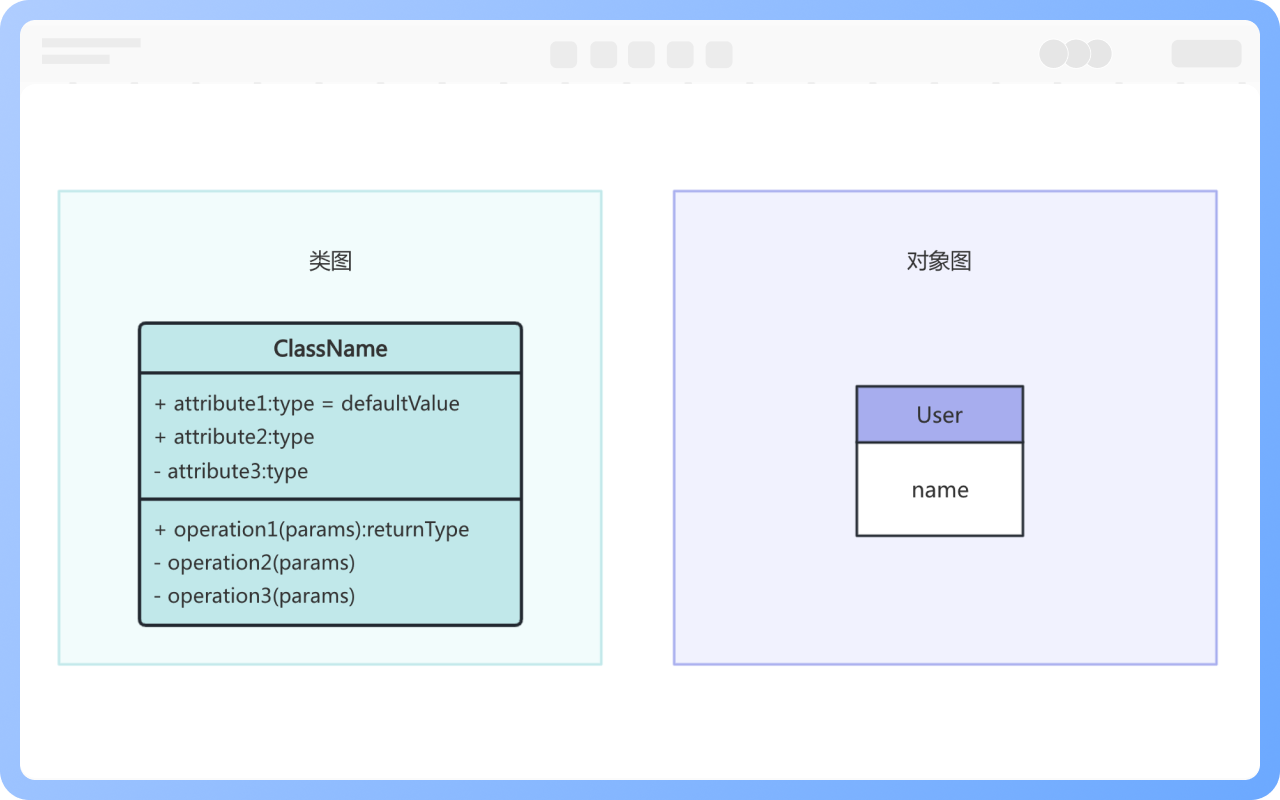

1，类图所建立的模型描述的是通用的情况，而对象图所建立的模型描述的是某种特定的情况。
2，类图可以完整地描述系统的对象结构，对象图则不能。
3，类图中的一个类，可能对应对象图中的多个对象。
类通常由名称、属性和操作构成，用矩形框表示，矩形框分为三层：第一层是类的名称，第二层是类的属性，第三层是类的操作。
但在实际使用中，存在“类的名称”，“类的名称”+“类的属性”，“类的名称”+“类的操作”三种表示形式。
类的名称应该是一个名词，每个单词的首字母应大写，而且使用正体字表示可实例化的类，使用斜体字表示抽象的类。
类的属性定义语法：[可见性] 属性名称 [:数据类型] [=初始值] [{属性字符串}]
其中，[]中的内容表示是可选的。
类的约束指定了类所要满足的一个或多个规则，在UML中，约束使用一个大括号括起来的文本信息来表示。
实现关系：用空心三角形+虚线表示，由实现类指向接口类。
泛化关系：用空心三角形+实线表示，由子类指向父类。
关联关系：由实线箭头表示，由引用类指向被引用类。
聚合关系：用空心菱形+实线表示，由部分类指向整体类。
组合关系：有实心菱形+实线表示，由部分类指向整体类。
依赖关系：由虚线箭头表示，由引用类指向被依赖类。
类图不是完全独立的，类图应从用例图中抽象出实体、控制和边界类，与用例图、活动图、时序图等保持语义协同。
类应该保持单一职责，可以拆分大型类，将职责合理分配给多个类，避免高度耦合，明确边界，符合面向对象设计原则。
