通信图和时序图都是UML交互图，可以相互转化，具备相似的责任主体，都是通过消息驱动，具有顺序性。

但也有明显区别，通信图表达的是对象之间的合作关系，时序图表达的是对象之间产生合作发生消息的时间顺序。

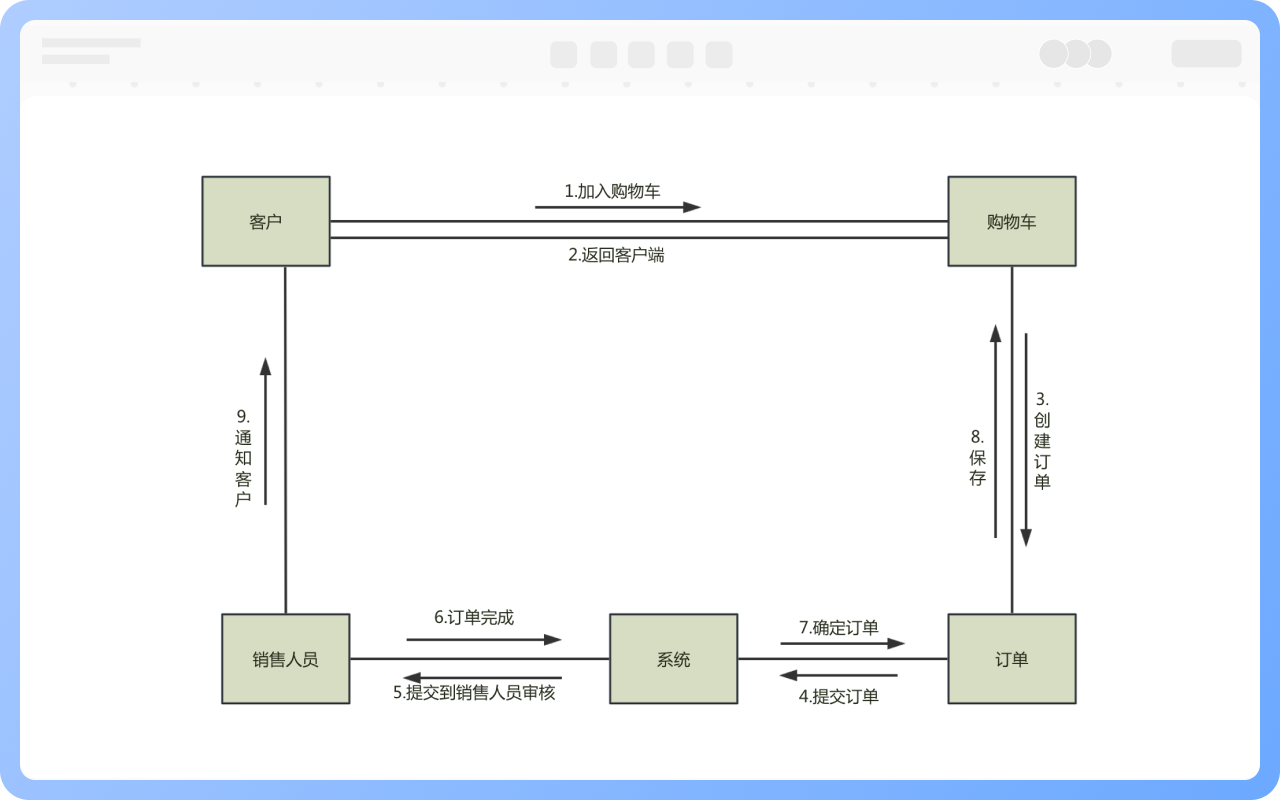

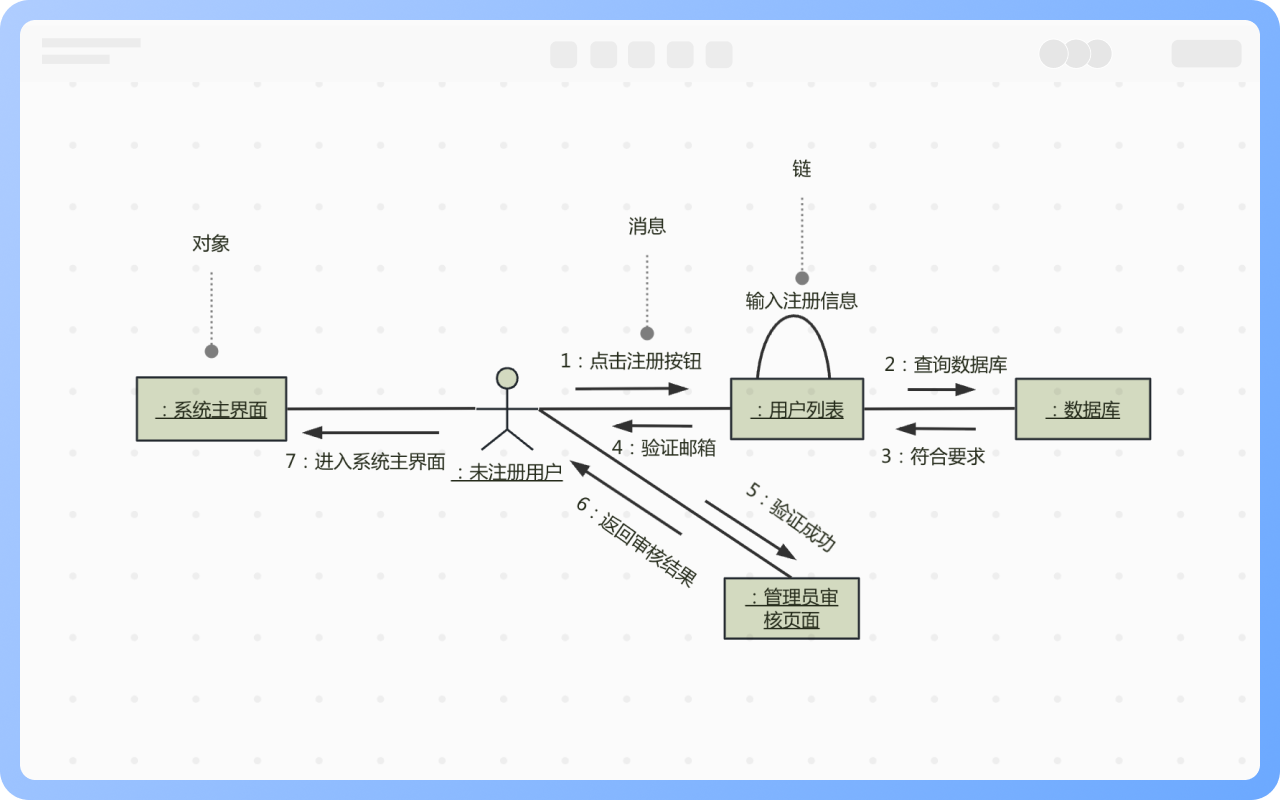

通信图主要由对象、消息和链三个元素构成。

对象：协作图与时序图中对象的概念是一样，只不过在协作图中，无法表示对象的创建和撤销，所以对于对象在图中的位置没有限制。

消息：消息由发送者、接收者和消息名称三个部分构成，为了说明交互过程中消息的发送顺序，需要给消息添加序号。

链：链是对象之间的连接，也是类关联的一个实例，链使用实线或弧来连接两个对象。

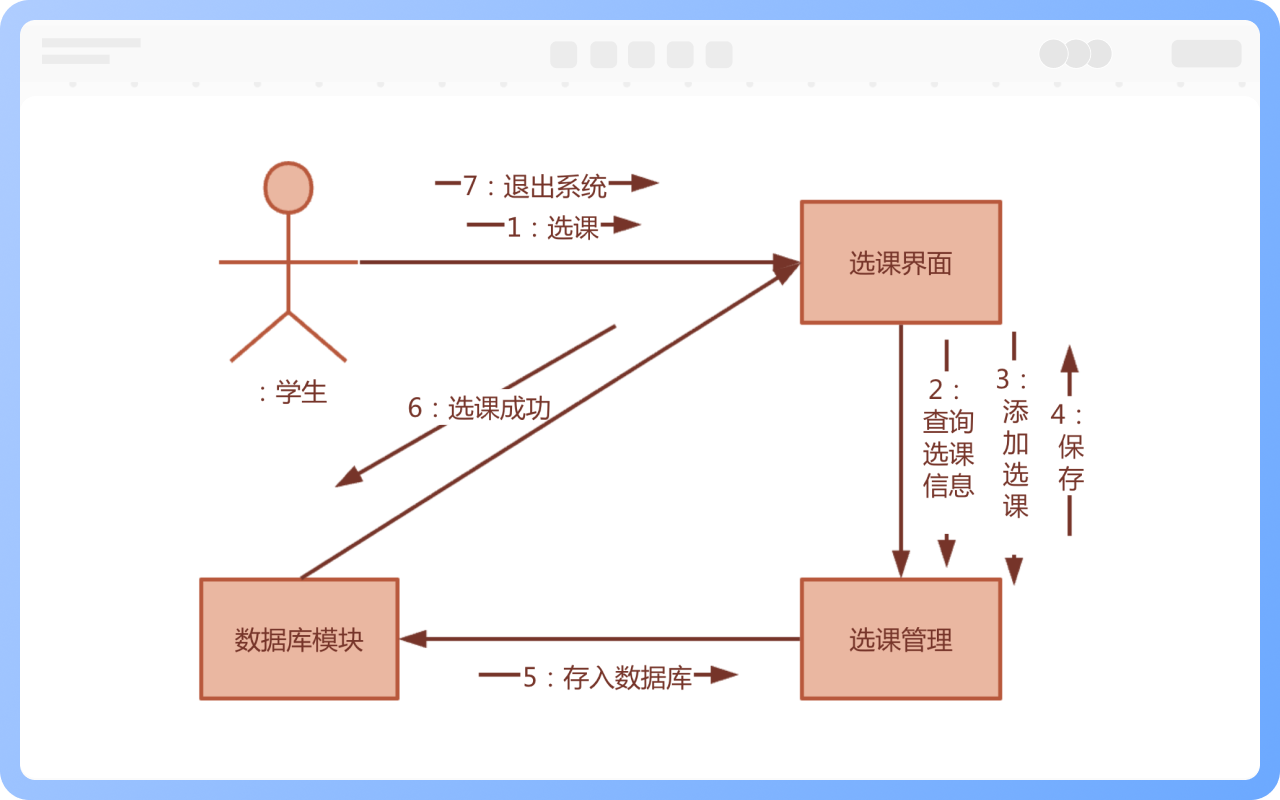

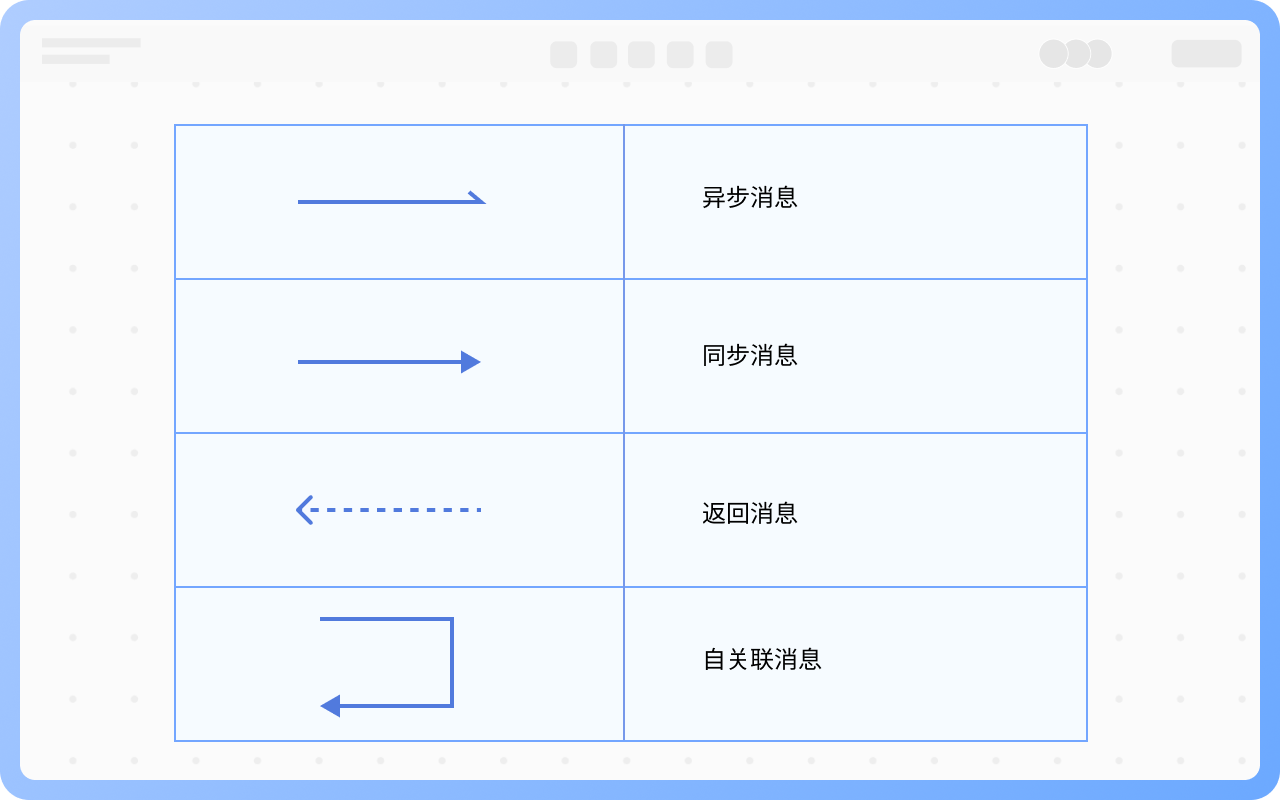

消息一般分为同步消息、异步消息、返回消息、自关联消息。
同步消息：对象发送消息后，需要接收消息的对象响应完毕并返回消息时才会进行其余的工作，以“实线箭头”表示；
异步消息：对象发送消息后，不需要等待接收对象的返回消息可以继续执行其余的工作，以“实线+大于号”表示；
返回消息：从过程调用返回，以“虚线箭头”表示；
自关联消息：表示方法的自身调用，或者一个对象内的一个方法调用另外一个方法，以一个“半闭合的长方形+下方实线箭头”表示。

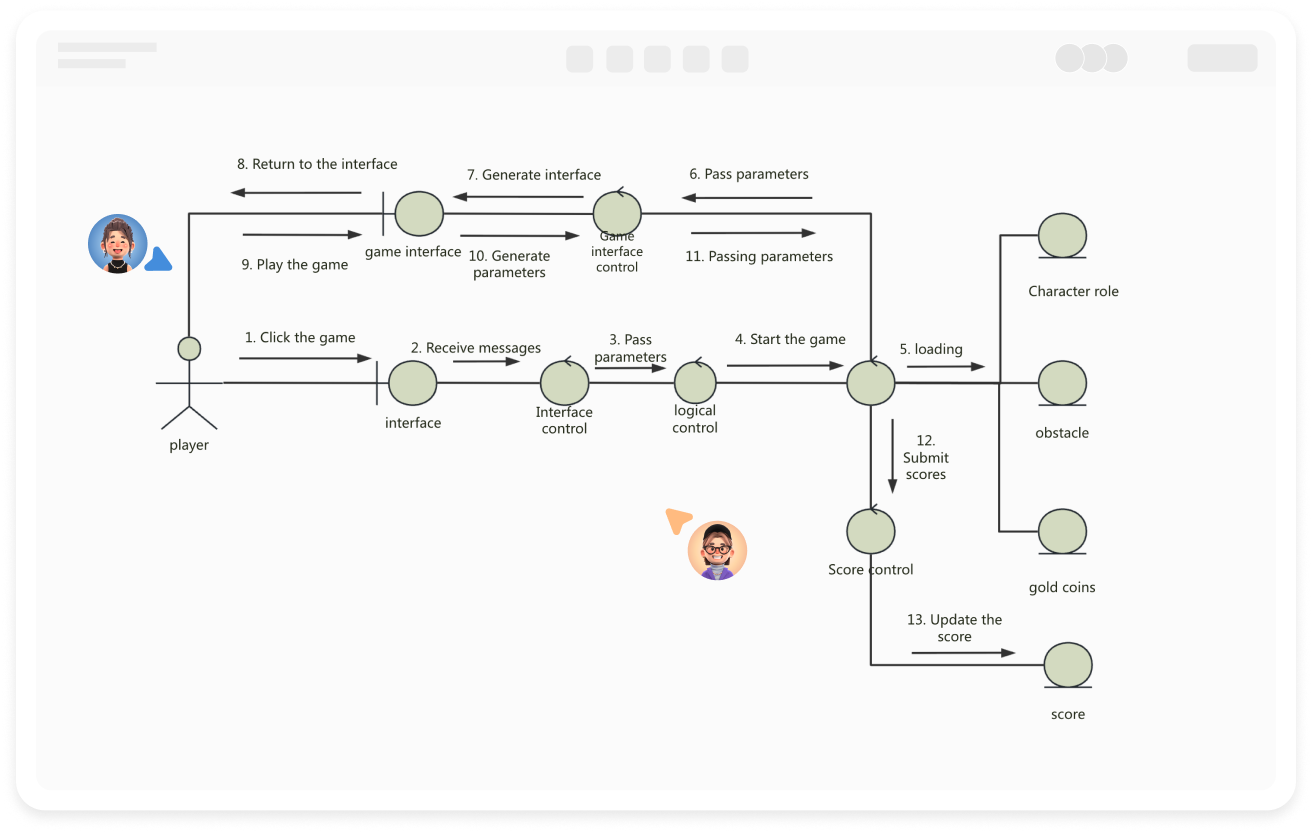

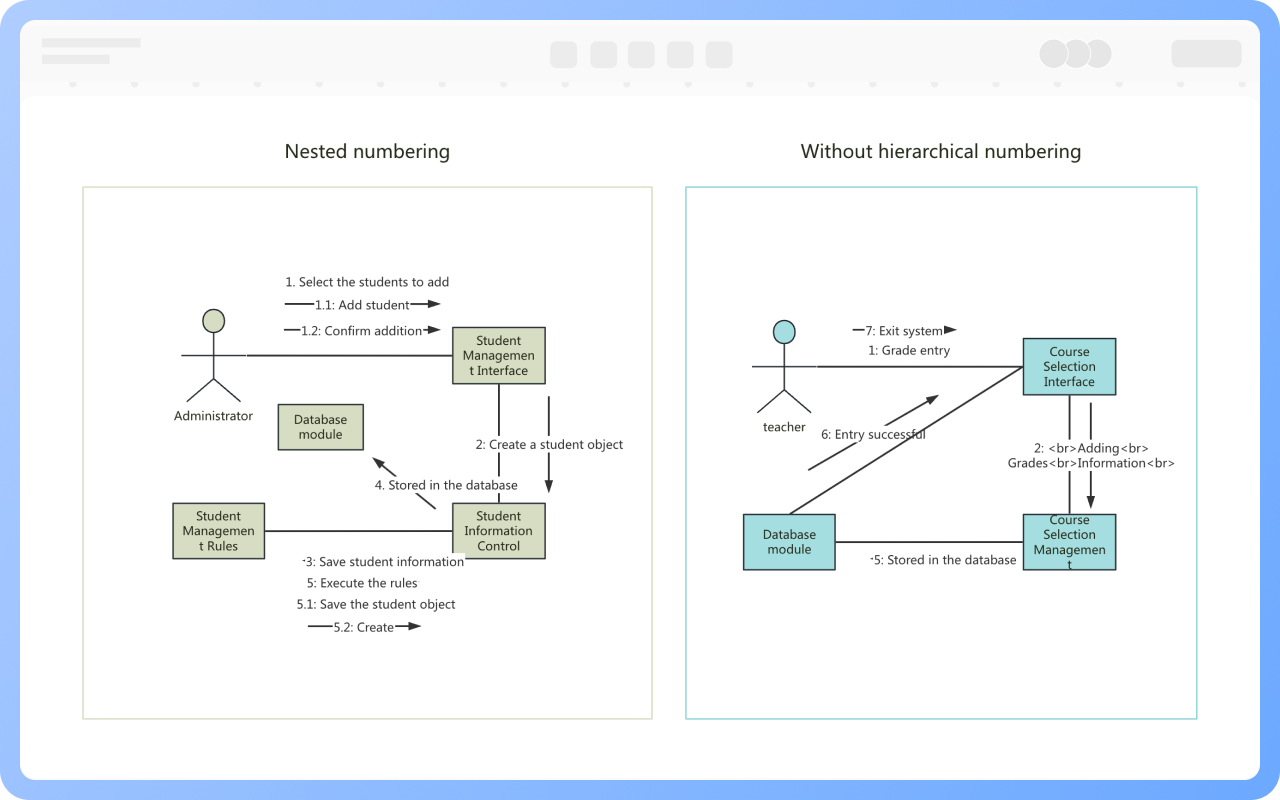

消息的编号有两种，一种是无层次编号（按顺序编号），简单直观；另一种是嵌套编号，更易于表示消息的包含关系。

1，设置交互的语境

2，设置交互的场景

3，对每个对象设置初始特性

4，描述对象之间可能有信息沿着它传递的链

5，设置消息的顺序号

对于用例：通过描述对象之间消息的传递情况来反映具体使用语境的逻辑表达

对于对象：显示对象及其交互关系的空间组织结构

对于类：表现一个类操作的实现
